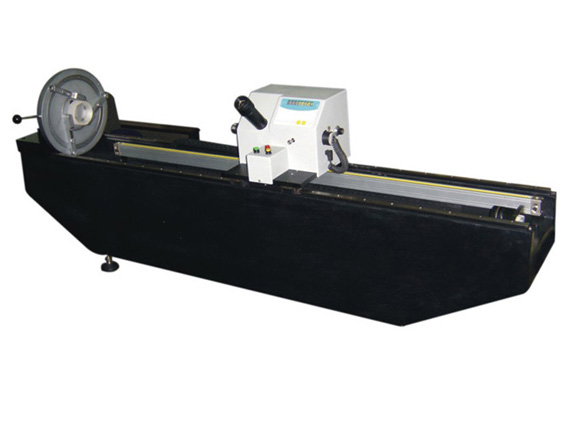

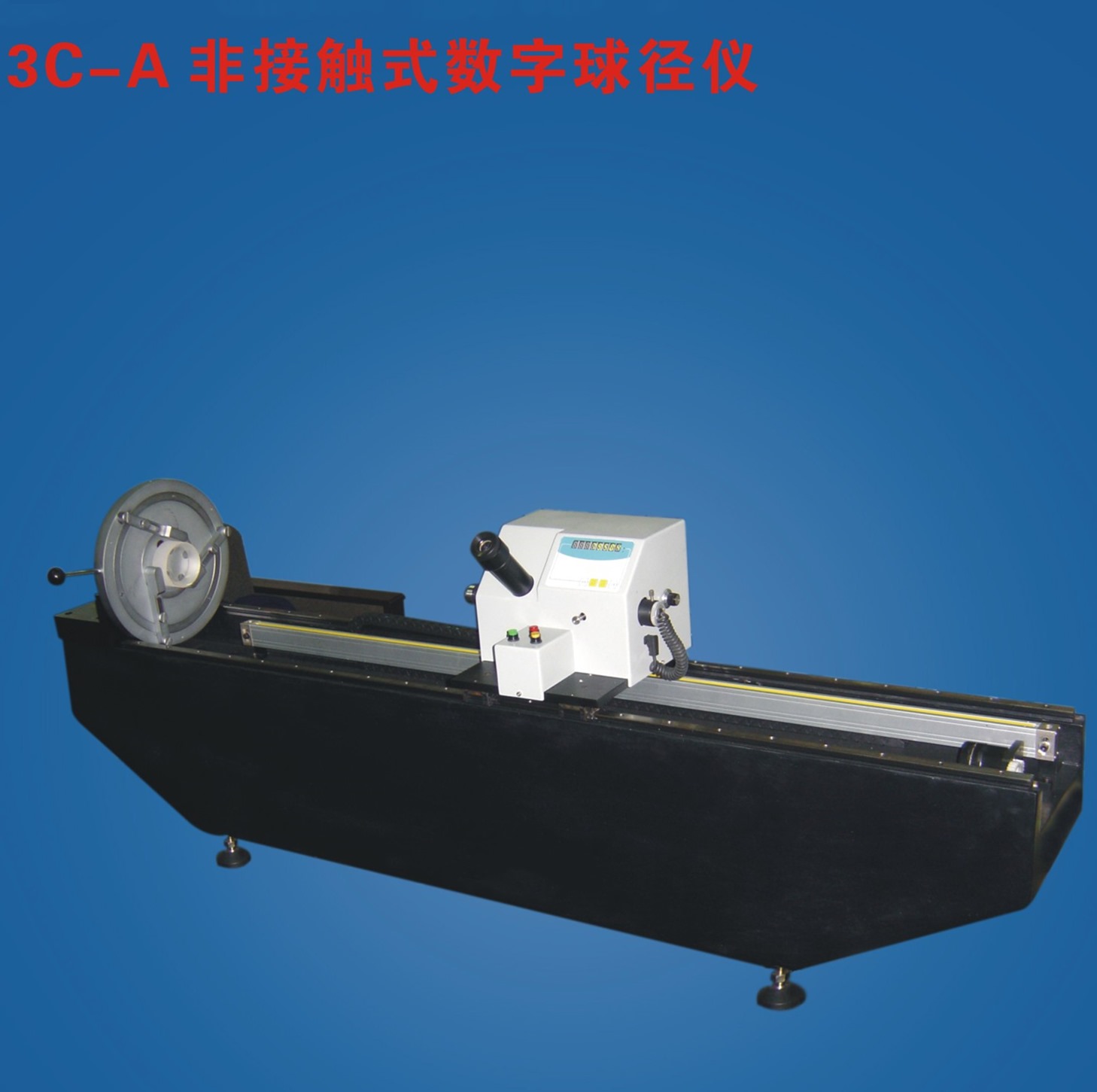

3C-A型 非接触式数显球径仪



 产品简介   Product introduction

---

本机是非接触式精密测量球面的曲率半径的光学测量仪器。该仪器的测量原理是基于光学球面的顶点反射和表面反射成像原理而设计的。由于采用精密导轨和精密测长光栅尺，以及非接触式的测量方法，保证了球面曲率半径的微米级测长精度，并避免接触测量所引入的测量误差及表面划伤。

 应用范围   Applications

---

非接触式数显球径仪，是用于精密测量球面的曲率半径（如光学样板、透镜等曲率半径）的光学测量仪器。是利用抛光球面的发射成像原理而设计的。由于采用非接触式的测量方法，因此，能避免接触测量表面所引起的测量误差及碰伤。

 性能特点   Performance characteristics

---

★非接触式测量

★重复性好

★精度高

★使用方便

 工作原理   Working principle

---

本机是利用抛光球面的发射成像原理而设计的。由于采用非接触式的测量方法，因此，能避免接触测量表面所引起的测量误差及碰伤。

本仪器是利用自准直显微镜分别瞄准被测球面的球心和表面，经球面反射后获得的二次自准直像进行测量的。显微镜系统采用高精度直线导轨移动,读数系统采用高精度直线光栅测量,分辨率高达0.001mm。

仪器结构：

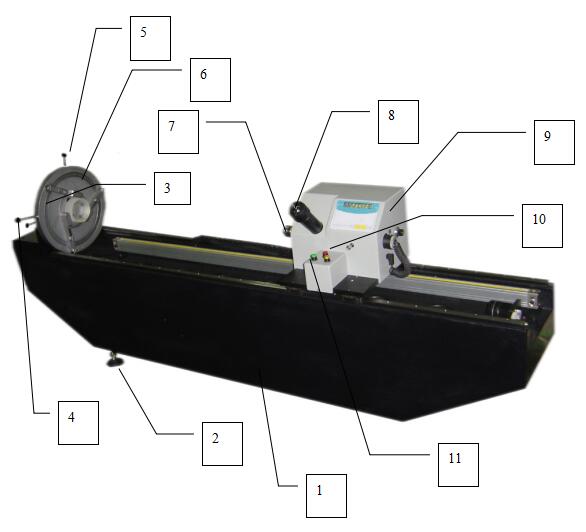

本仪器由底座、测量座、工作台及投影读数器四大部分组成（见图2在后第8页）

1． 底座：仪器的底座（1）上安装了测量座（9）工作台（3）。底座下有三个调整螺钉（2）可将仪器安置在水平位置。

2． 测量座：测量座（9）安装在两条直线导轨上，测量座上装有观察显微镜（8），可以在底座导轨上左右移动1000毫米，其粗动借助于粗动按钮（10）。用微动按钮（11）进行微动，以便作显微镜的精确瞄准。

3． 工作台：工作台（3）安装在底座左面的导轨上，用以夹持和调整被测零件。被测零件是用弹性夹爪夹紧的。而夹爪的紧开是利用松紧扳手（4）的拉动达到的。固紧螺钉（5）锁紧时可以防止弹性夹爪的松动。

二只调节螺钉（13）用以调整被测球面的球心位置，使球心位置处于显微镜光轴，即测量轴上。



 使用方法   Use

---

1、使用前的准备工作：

首先必须根据需要选用不同倍率的物镜，旋入镜座（图二9处），物镜的倍率共有三种：4×、10×，40×。

4×物镜：具有较大的视场，焦深及工作距离。找像比较方便，但瞄准精度差，用于精度要求不高或半径大于500毫米球径的测量。也可用于测定半径小于30毫米的凸面半径。

10×物镜：测量种最常用的物镜

40×物镜：具有很高的瞄准精度，用于测量半径大于25至100毫米的精度要求较高的球径。

将电缆线一端接入220V电源，另一端接入仪器电源插孔（在仪器右后部），打开开关。

本仪器显微镜照明是采用LED发光管照明，将照明灯头插入显微镜照明插孔内，调节前后位置，使目镜市场清晰，照明均匀。

2、被测零件的装夹和工作台的定位：

在本仪器上进行测量的零件，一般是光学样板或透镜，外形都是圆的，装夹时先将工作台（10）上的松紧板（22）向下板动（见图二）弹性夹爪就自动张开，然后将被测零件放入爪中，并慢慢松开扳手，夹爪就在弹力作用下自动夹紧，为了防止松动，可旋紧固定螺钉（12）。

当被测零件比较大而重时，为了防止零件脱落下来，还可以利用弹性压板附件（20）安装在固定内环（24）上压紧零件。

3、球心像位置的确定：

在进行测量时首先应该寻找到十字线通过球心的像位置，要找到这个位置必须满足二个条件：

（1） 被测球面的球心落在测量线（即显微镜光轴）上。此要求可通过工作台二只调节螺钉（13）的调整达到。

（2） 显微镜的瞄准点与球心重合，此要求可通过移动测量座（4）达到。

为了在视场中较快的找到球心像，可借助接像屏附件（19）进行如图（三）所示。

在物镜座上，（一般用10×物镜）然后左右移动测量座，拉出显微镜的对准装置，就可以在屏上观察到亮的十字线像或圆光斑。（有时光线很弱，必须仔细观察才能发觉，必要时可关闭室内灯光，以便观察）。再调整工作台上的二个调节螺钉（13），使亮像逐渐靠近中心，当调整到中心孔内时，取下像屏，在目镜视场中就可以看到十字线像。

精确调整使视场中十字线像处于中心位置，再利用测量座微调按钮（23）精确调整，十字像达到最清晰的位置，此时显微镜通过光栅显示数据。

4、仪器的读取方法：

本仪器采用直线计量光栅直接读数，最小显示精度为0.001mm,有效测量范围为1000mm.

5、球面像位置的确定和读数：

球面像位置是比较容易找到的，只要将测量座向被测球面逐渐移近，直至在被测表面上看到十字线亮像时在目镜视场中即可观察到球面像。再精确瞄准到最清晰的位置。此时显微镜数显为样板球面像位置读数。将此位置读数置零。

移动显微镜观察组至球心像附近，松开粗调按钮，调节左右微调按钮，观察显微镜直至球心像成像清晰为止，此时数显显示的数据既为该球面的半径值。

将半径值按显示面板上的测量按键进行储存，重复以上步骤，可以重复测量1~10次，按计算按钮,取平均值,此时显示的数据为精确的半径值.

6、凸面的测量：

由于受到物镜工作距离的限制，即使用4×物镜业只能测量R<=30的凸球面，其测量方法与凹面相同。

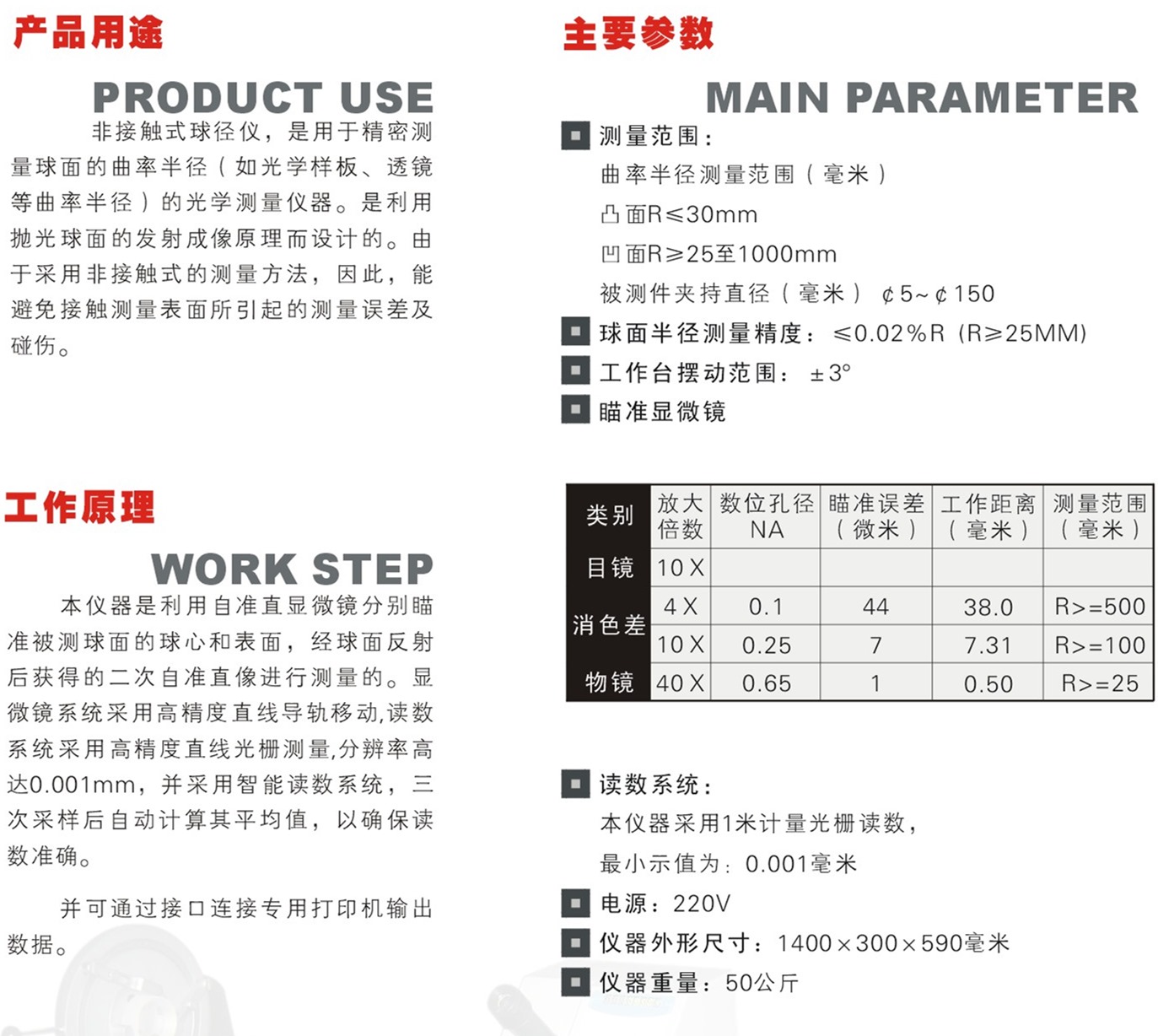

 技术指标   Technical indicators

---

1、测量范围：

曲率半径测量范围（毫米）：凸面R≤30mm；

                                            凹面R≥25 ~ 1000mm；

被测件夹持直径（毫米）：￠5~￠150；

2、球面半径测量精度：0~200mm范围内：±0.003mm；

                                    ≥200mm范围为：±0.008mm；

满足样板精度要求：≤0.02%R(R>=50时)；

3、工作台摆动范围：±3°；

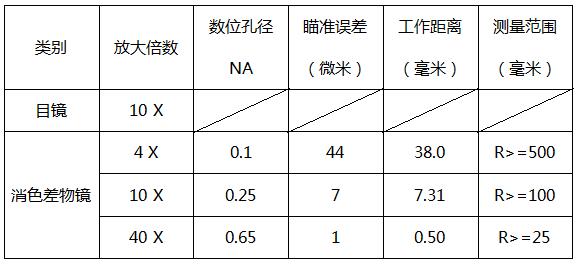

4、瞄准显微镜：

5、读数系统：本仪器采用1米计量光栅读数，最小示值为：0.001毫米；

6、电源：220V；

7、仪器外形尺寸：1400*300*590毫米；

8、仪器重量：    50公斤；

 标准配置   Standard configuration

---

1、 仪器主机： 1 套

2、 4X物镜： 1套

3、 10X物镜：  1 套

4、 40X物镜：1套

5、 工作台：1只

6、 底座： 1套

7、找像屏：1套

8、 底座调平脚

9、 备用灯泡

10、 电源线

11、 观察显微镜

12、 产品说明书

13、 产品合格证

14、 产品保修卡

---

 注意事项   Precautions

---

1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

为防止发生触电或火灾，安装显微镜、更换灯泡、更换保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

2. 严禁分解

除本说明书所提及的可拆卸部分外，严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障，请与供应商联系。

3. 输入电压

请确认输入电压与您所在地区的供电电压是否一致。如果不一致，请不要使用显微镜，并请与供应商联系。如果显微镜使用了错误的输入电压，会导致电路短路或造成火灾，从而损坏显微镜。

4. 使用特定灯泡、保险丝和电源线

如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线，必须使用有接地的电源线（PE）。

5. 显微镜需防高温、防潮、防异物

为防止发生短路或其它故障，请不要长时间在高温，潮湿的环境下使用，适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。如果有水洒在显微镜上时，请立即关闭电源开关，并拔掉电源线，然后用干布将水擦去。当有异物进入或滴入显微镜时，请停止使用并与供应商联系。

6. 光源热度

 照明灯泡在使用时会产生高温，在灯亮时不要触摸集光镜或灯箱，熄灯30分钟以内不要接触灯泡。更换灯泡时，请确认灯泡是否已足够冷却（至少熄灭30分钟）。

★ 为防止烫伤，在灯亮时或熄灯30分钟以内不要触摸灯泡。

★ 为防止火灾，请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微动调焦手轮

本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后，请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。

8. 放置场所

本显微镜是精密光学仪器，如果使用或存放不当，将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件：

※. 避免将显微镜放置在以下场所：有阳光直射处、室内照明的垂直下方及其它明亮场所。

※. 适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所，否则镜头上会结雾或发霉，积聚灰尘等，从而损坏显微镜，缩短其使用寿命。

9. 安装灯泡

请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。

※ .擦拭灯体表面污渍，可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面，使其亮度减弱，寿命降低。

※ .安装灯泡时要小心，防止灯泡滑落或伤害手指。

※ .更换灯泡时，请确认灯泡的触点是否完好。如果触点被损坏，灯泡可能不亮或短路。

※ .更换灯泡时，将灯脚尽可能深地插进灯座内。如果灯脚松了，灯泡可能熄灭或接触不良。

10. 仪器搬运

本显微镜是精密光学仪器且重量较重，搬运时小心谨慎，严禁强烈撞击和野蛮操作，否则会造成仪器损坏。

11. 环境保护

请将显微镜包装与使用过程中产生的废弃物，如纸箱、泡沫，塑胶、灯泡、电池等分类后妥善处理，保护环境！

---

使用仪器，应保持清洁，不用时，用罩子套上以避免灰尘侵附。

1． 凡每次使用完毕后必须在导轨面以及其他裸露的金属表面，用汽油拭净，用棉花或软毛刷在涂上无酸性薄油。

2． 光学零件必须保持清洁，凡透镜或棱镜表面避免用手指碰触，若有油垢或灰尘时，宜先用皮吹风吹掉浮灰，再用柔软清洁的亚麻布或软纸蘸一点酒精乙醚混合液，但最好避免多擦

3． 仪器应安置在清洁，干燥的房间里，所有附件与物镜拆换下来都应该放置在附件箱及干燥缸内。

4． 当仪器有故障时，应仔细检查故障的原因，再考虑能否排除，不宜随意拆卸，必要时可送有关修理厂维修。

 保养维护   Maintenance

---

1. 主机电源开关为供电控制，观察完毕或暂停使用时，将开关“O”按下，切断电源，以免仪器内电气元件仍处于工作状态。长期不用时，应将电源插头从电源插座中拔出并妥善保管好各种连接线。

2. 保持清洁，可用清洁纱布（或绸布、脱脂棉）蘸少许乙醇将镜头上的油与机身清擦干净，待其完全冷却、干燥后罩上防尘罩。

3. 清洁镜头：用吹风球吹去或用软刷拭去镜头上的灰尘；重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭（两者混合比约酒精20～30%，乙醚70～80%）。

4. 清洁仪器表面：可用清洁的软布擦试；重的污垢可用中性清洁剂擦洗。

5. 保管：长时期不用显微镜时，请关掉仪器电源，灯泡充分冷却，将显微镜的防尘罩罩上，存放在干燥、通风、清洁且无酸碱蒸汽的地方，以免镜头发霉。

6. 定期检查：为保持显微镜的性能，应对仪器进行定期检查和维护。
