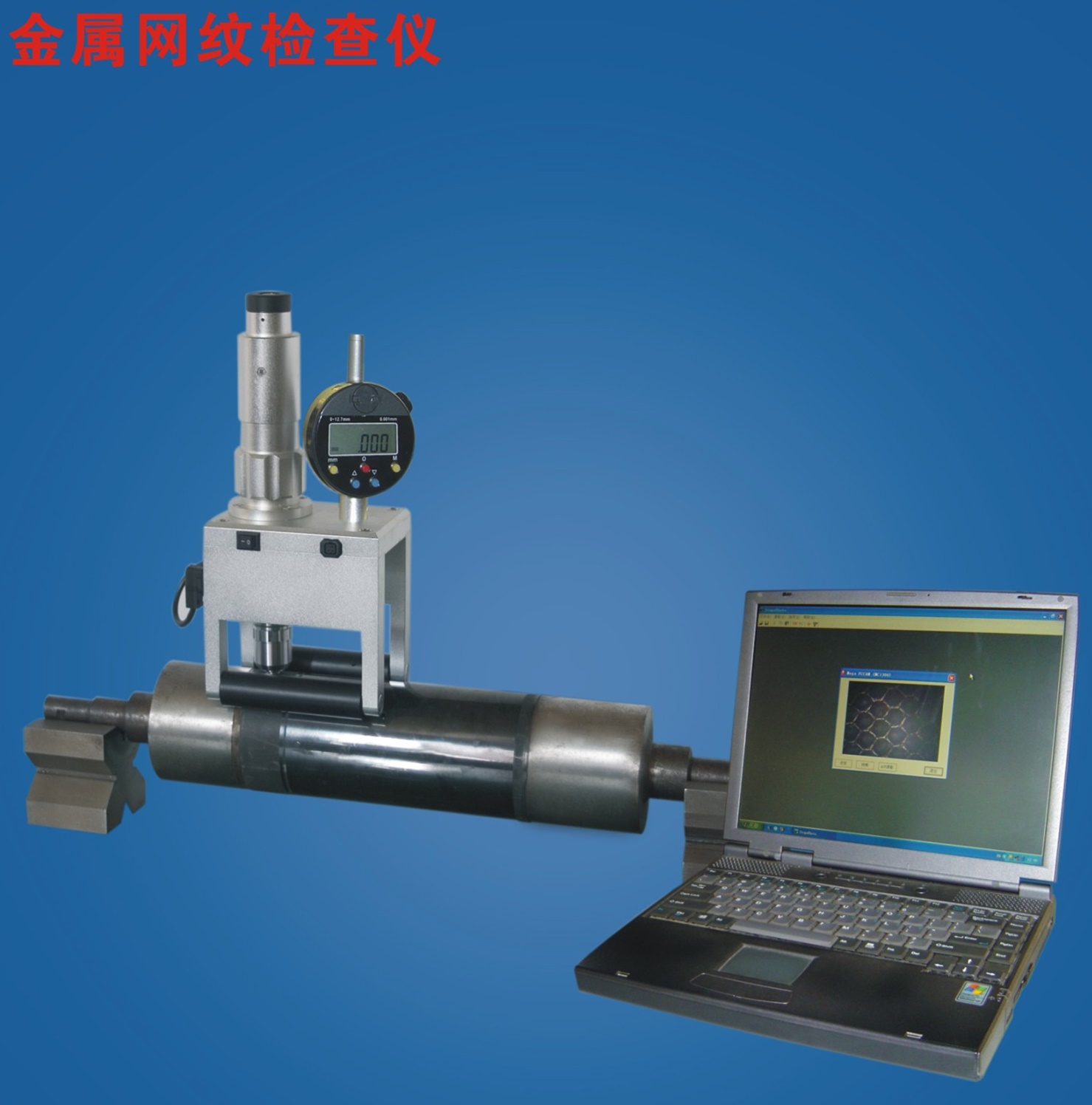

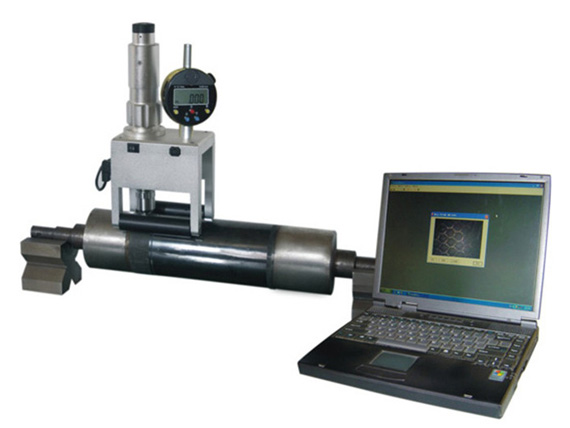

WJ-2040型 金属网纹检查仪（深度显微镜）
产品简介 Product introduction
金属网纹检查仪又称深度显微镜。
本显微镜系内置低功耗光学照明系统。结构合理，外观精巧，可用于测量激光雕刻金属、陶瓷网纹辊，内含光学测量标尺，最小分辨率可达 0.005mm/ 格，并可配数码相机，便于用电脑进行数据处理，数码相机配有标准 USB 接口，彩显系统均为 AV 视频接口，两系统可接驳任何电脑，并配有专用软硬件，便于储存管理。本仪器性能可靠，操作简便，使用方便，且外型美观，可做为网纹辊专用检测仪器，并可用于其他行业作为检测工作使用。
应用范围 Applications
本仪器主要用于测量激光雕刻金属、陶瓷网纹辊检验，可做为网纹辊专用检测仪器，并可用于其他行业作为检测工作使用。
性能特点 Performance characteristics
★一机多用 ★用途广泛 ★操作简单
★使用方便 ★视场清晰 ★精度适中

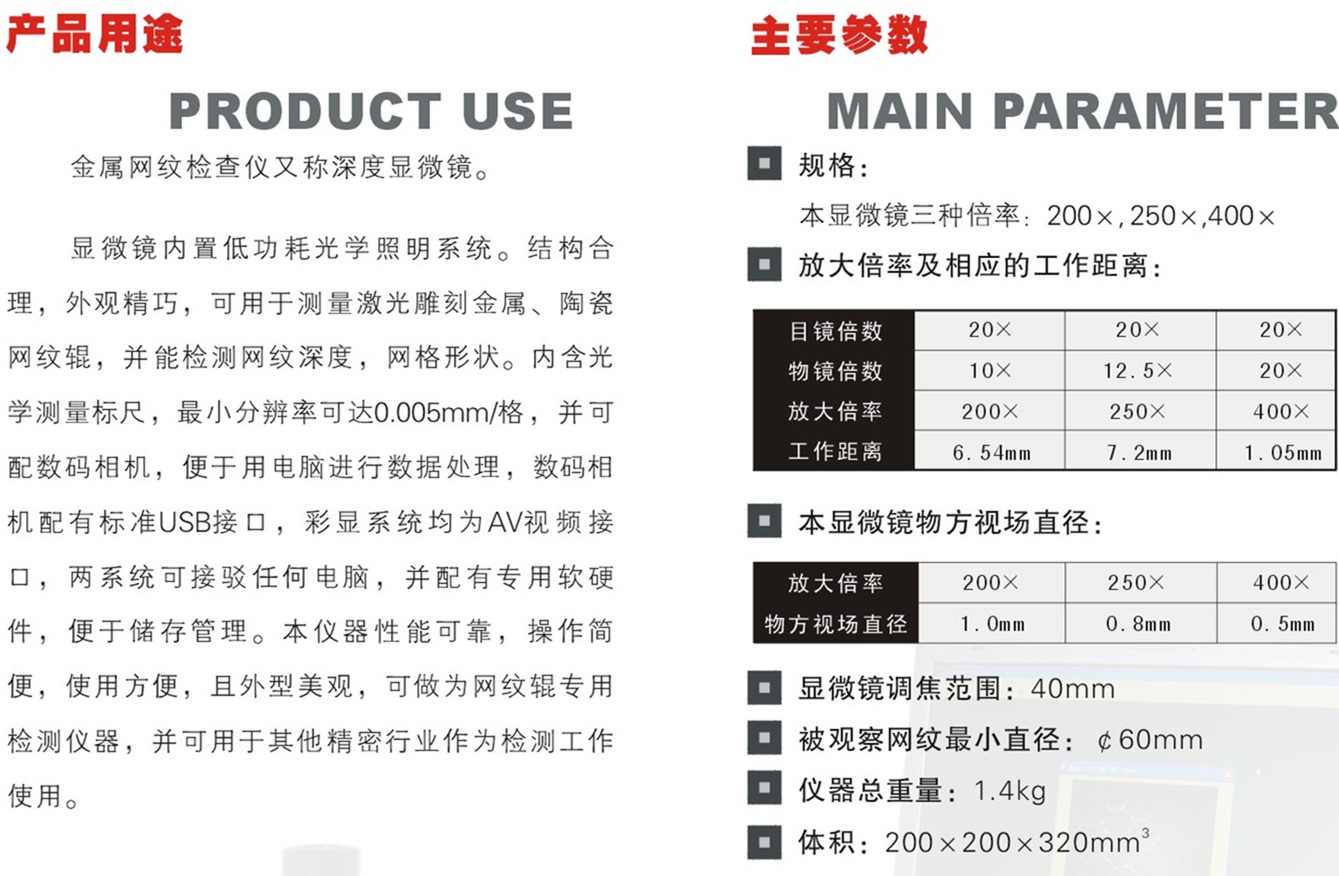

技术指标 Technical indicators
1、规格：本显微镜三种倍率：200×；250×；400×；
2、放大倍率及相应的工作距离：
目镜倍数
20×
20×
20×
物镜倍数
10×
12.5×
20×
放大倍率
200×
250×
400×
工作距离
6.54mm
7.2mm
1.05mm
3、本显微镜物方视场直径：
放大倍率
200×
250×
400×
物方视场直径
1.0mm
0.8mm
0.5mm
4、显微镜调焦范围： 40mm；
5、被观察网纹最小直径：￠ 60mm；
6、仪器总重量： 1.4kg；
7、体积： 200×200×320mm；
标准配置 Standard configuration
1、 仪器主机： 1 套
2、 目镜系统： 1套
3、 观察系统： 1 套
4、 物镜组：1套
5、 光源：1只
6、 电源： 1套
7、 工业相机：1套
8、 底座
9、 笔记本电脑【选配】
10、 电源线
11、 数显表
12、 产品说明书
13、 产品合格证
14、 产品保修卡
注意事项 Precautions
1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。
为防止发生触电或火灾，安装显微镜、更换灯泡、更换保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。
2. 严禁分解
除本说明书所提及的可拆卸部分外，严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障，请与供应商联系。
3. 输入电压
请确认输入电压与您所在地区的供电电压是否一致。如果不一致，请不要使用显微镜，并请与供应商联系。如果显微镜使用了错误的输入电压，会导致电路短路或造成火灾，从而损坏显微镜。
4. 使用特定灯泡、保险丝和电源线
如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线，必须使用有接地的电源线（PE）。
5. 显微镜需防高温、防潮、防异物
为防止发生短路或其它故障，请不要长时间在高温，潮湿的环境下使用，适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。如果有水洒在显微镜上时，请立即关闭电源开关，并拔掉电源线，然后用干布将水擦去。当有异物进入或滴入显微镜时，请停止使用并与供应商联系。
6. 光源热度
照明灯泡在使用时会产生高温，在灯亮时不要触摸集光镜或灯箱，熄灯30分钟以内不要接触灯泡。更换灯泡时，请确认灯泡是否已足够冷却（至少熄灭30分钟）。
★ 为防止烫伤，在灯亮时或熄灯30分钟以内不要触摸灯泡。
★ 为防止火灾，请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微动调焦手轮
本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后，请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。
8. 放置场所
本显微镜是精密光学仪器，如果使用或存放不当，将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件：
※. 避免将显微镜放置在以下场所：有阳光直射处、室内照明的垂直下方及其它明亮场所。
※. 适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所，否则镜头上会结雾或发霉，积聚灰尘等，从而损坏显微镜，缩短其使用寿命。
9. 安装灯泡
请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。
※ .擦拭灯体表面污渍，可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面，使其亮度减弱，寿命降低。
※ .安装灯泡时要小心，防止灯泡滑落或伤害手指。
※ .更换灯泡时，请确认灯泡的触点是否完好。如果触点被损坏，灯泡可能不亮或短路。
※ .更换灯泡时，将灯脚尽可能深地插进灯座内。如果灯脚松了，灯泡可能熄灭或接触不良。
10. 仪器搬运
本显微镜是精密光学仪器且重量较重，搬运时小心谨慎，严禁强烈撞击和野蛮操作，否则会造成仪器损坏。
11. 环境保护
请将显微镜包装与使用过程中产生的废弃物，如纸箱、泡沫，塑胶、灯泡、电池等分类后妥善处理，保护环境！
保养维护 Maintenance
1. 主机电源开关为供电控制，观察完毕或暂停使用时，将开关“O”按下，切断电源，以免仪器内电气元件仍处于工作状态。长期不用时，应将电源插头从电源插座中拔出并妥善保管好各种连接线。
2. 保持清洁，可用清洁纱布（或绸布、脱脂棉）蘸少许乙醇将镜头上的油与机身清擦干净，待其完全冷却、干燥后罩上防尘罩。
3. 清洁镜头：用吹风球吹去或用软刷拭去镜头上的灰尘；重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭（两者混合比约酒精20～30%，乙醚70～80%）。
4. 清洁仪器表面：可用清洁的软布擦试；重的污垢可用中性清洁剂擦洗。
5. 保管：长时期不用显微镜时，请关掉仪器电源，灯泡充分冷却，将显微镜的防尘罩罩上，存放在干燥、通风、清洁且无酸碱蒸汽的地方，以免镜头发霉。
6. 定期检查：为保持显微镜的性能，应对仪器进行定期检查和维护。
