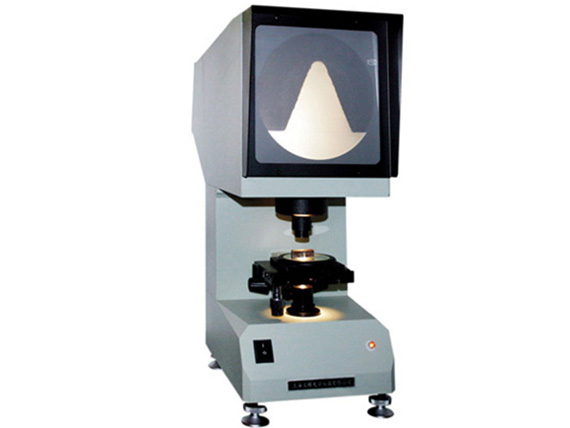

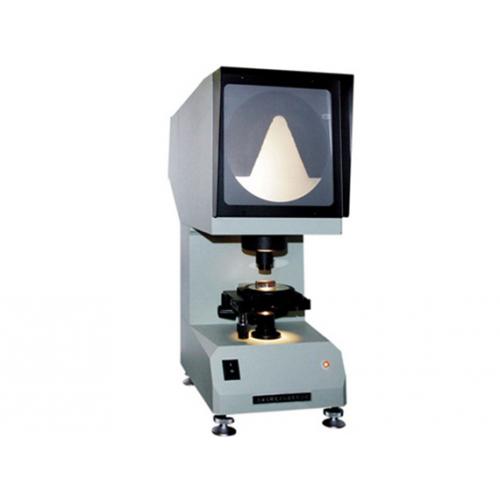

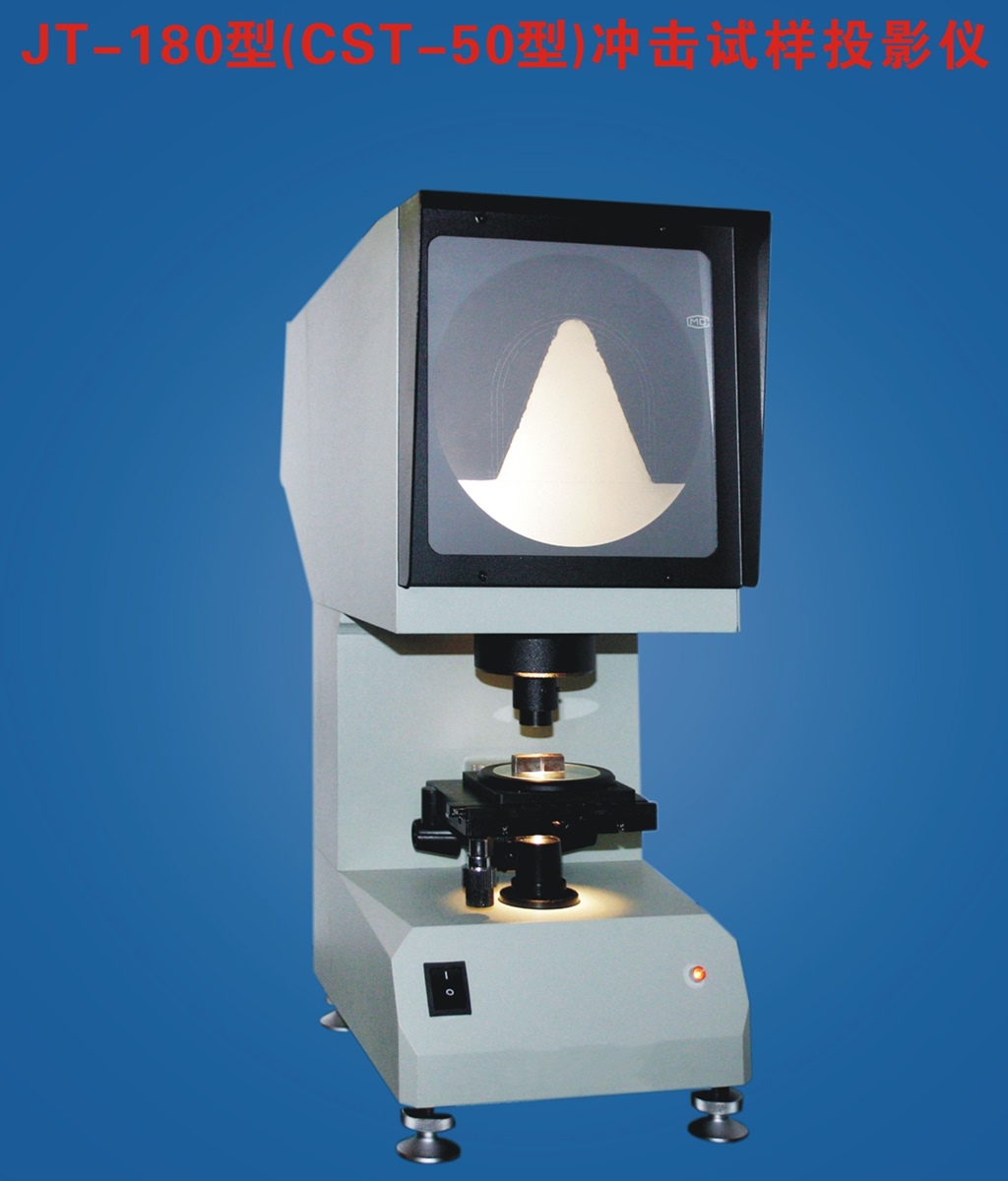

JT-180（CST-50）型 夏比冲击试样缺口投影仪

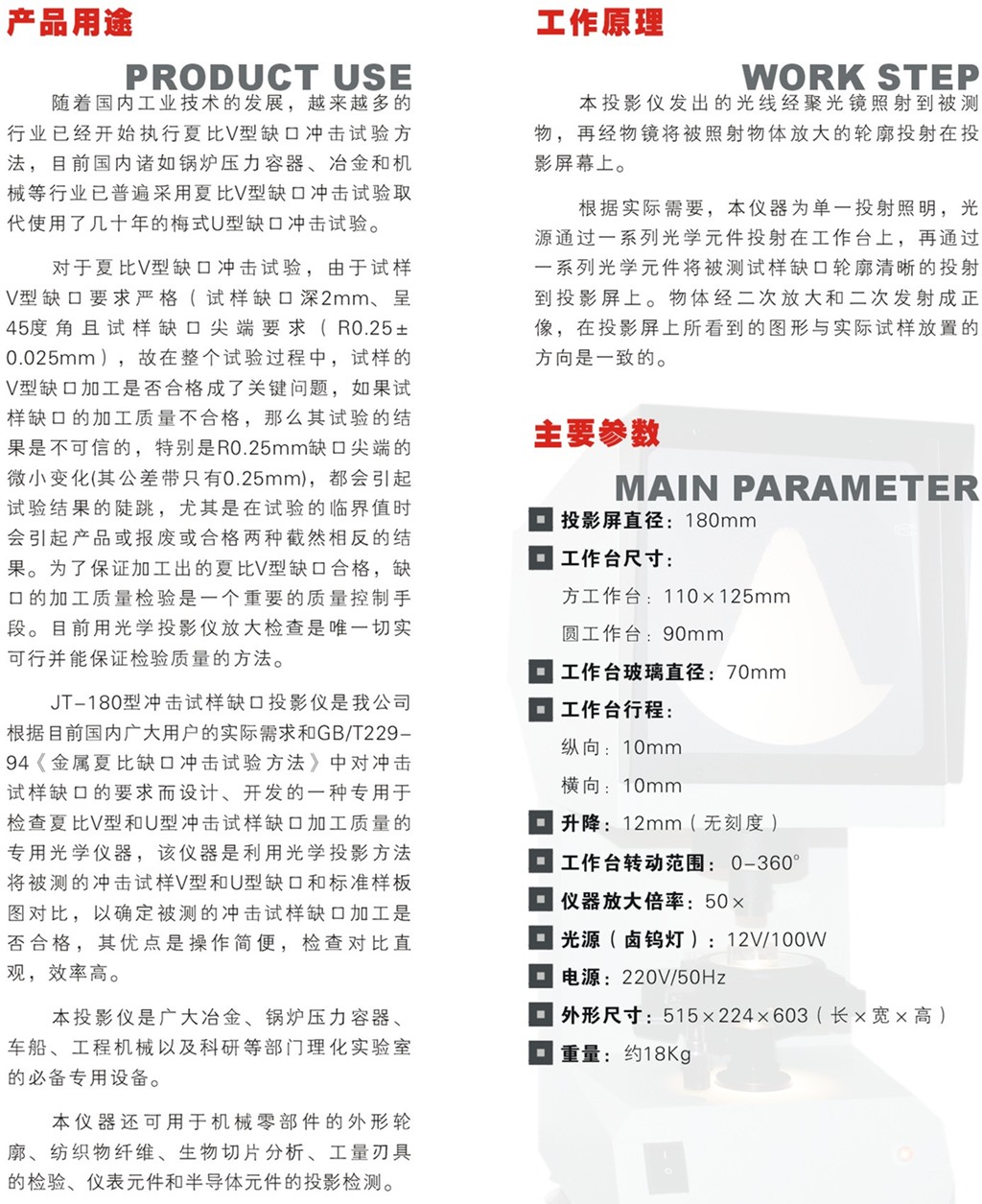

 产品简介   Product introduction

---

随着国内工业技术的发展，越来越多的行业已经开始执行夏比V型缺口冲击试验方法，目前国内诸如锅炉压力容器、冶金和机械等行业已普遍采用夏比V型缺口冲击试验取代使用了几十年的梅式U型缺口冲击试验。

对于夏比V型缺口冲击试验，由于试样V型缺口要求严格（试样缺口深2mm、呈45度角且试样缺口尖端要求（R0.25±0.025mm），故在整个试验过程中，试样的V型缺口加工是否合格成了关键问题，如果试样缺口的加工质量不合格，那么其试验的结果是不可信的，特别是R0.25mm缺口尖端的微小变化(其公差带只有0.25mm)，都会引起试验结果的陡跳，尤其是在试验的临界值时会引起产品或报废或合格两种截然相反的结果。为了保证加工出的夏比V型缺口合格，缺口的加工质量检验是一个重要的质量控制手段。目前用光学投影仪放大检查是唯一切实可行并能保证检验质量的方法。

JT-180（CST-50）型 夏比冲击试样缺口投影仪，是我公司根据目前国内广大用户的实际需求和GB/T229-94《金属夏比缺口冲击试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器，该仪器是利用光学投影方法将被测的冲击试样V型和U型缺口和标准样板图对比，以确定被测的冲击试样缺口加工是否合格，其优点是操作简便，检查对比直观，效率高。

 应用范围   Applications

---

本投影仪是广大冶金、锅炉压力容器、车船、工程机械以及科研等部门理化实验室的必备专用设备。

本仪器还可用于机械零部件的外形轮廓、纺织物纤维、生物切片分析、工量刃具的检验、仪表元件和半导体元件的投影检测。

 性能特点   Performance characteristics

---

★一机多用            ★用途广泛            ★操作简单

★使用方便            ★视场清晰            ★精度适中

 工作原理   Working principle

---

本投影仪发出的光线经聚光镜照射到被测物，再经物镜将被照射物体放大的轮廓投射在投影屏幕上。

根据实际需要，本仪器为单一投射照明，光源通过一系列光学元件投射在工作台上，再通过一系列光学元件将被测试样缺口轮廓清晰的投射到投影屏上。物体经二次放大和二次发射成正像，在投影屏上所看到的图形与实际试样放置的方向是否一致。



 使用方法   Use

---

■  安装指南

1． 打开包装箱后应首先检查在运输过程中有无碰撞损坏现象，以确保仪器完整无缺。

2． 本仪器应水平放置在没有振动的地方，用地角螺钉调整仪器水平。

3． 本仪器应在光线较暗的房间里使用。

4． 仪器的使用环境应避免灰尘，且应干燥，以防止仪器内的光学部件受潮发霉。

5． 放置好仪器后，接上220V电源开关，检查投影仪上是否有亮光，一切正常后即刻正常使用。

■  操作方法

1． 接通电源，打开电源开关。

2． 将被测试样放在工作台上，转动工作台升降手轮（图一中的12），调焦直至影象清晰，再调整圆工作台的纵向、横向的调节手轮，使得已经放大了50倍的试样缺口（包括V型和U型）的投影图像与本仪器投影屏上的冲击试样标准尺寸图对比，即可判断出冲击试样V（或U）型缺口的几何尺寸的加工质量。

■  更换灯泡

当灯泡长经长时间使用亮度降低或损坏后，需更换灯泡：

首先切断电源，取下后盖。旋松卤钨灯座（白瓷）上的两个螺钉，向上拔出灯泡，更换新的卤钨灯后即可。更换后必须按照以下的方法重新调整照明系统。

照明系统的调整是把灯丝调整在光轴的中心，使投影屏上得到均匀亮度，新出厂的仪器照明系统已经正确校正，一般不需要调整，只有在仪器受到剧烈震动使灯丝偏离光轴中心才需要进行调整。

■  调整方法

1． 取下后盖板，打开电源开关；

2． 在工作台上放一张白纸；

3． 松开灯座正面滚花螺钉，调整光源后的大滚花手轮，即可调节灯丝中心高度。拉动大滚花手轮可以调节灯丝位于光轴水平中心的位置；调节时应注意白纸上的光斑圆整并且基本居中，然后移开白纸，观察投影屏照明是否均匀，如此反复调节至均匀为止；

4． 旋紧滚花螺钉，固定灯座，照明系统调整结束。

■  更换倍率

1.  将仪器工作台下调至底部，将原有的50x镜头轻轻旋，放置一旁。

2.  取出20x投影物镜（短的一种），将20x投影物镜旋入物镜座，此时该仪器的放大倍率为20x，可用于检测5mmU型缺口图形。

 技术指标   Technical indicators

---

1． 投影屏直径：180mm

2． 工作台尺寸：

      方工作台：110×125mm

      圆工作台：90mm

     工作台玻璃直径：70mm

3． 工作台行程：

     纵向：10mm

     横向：10mm

     升降：12mm（无刻度）

4． 工作台转动范围： 0——360。

5． 仪器放大倍率：50×

6． 光源（卤钨灯）：12V/100W

7． 电源：220V/50Hz

8． 外形尺寸：515×224×603（长×宽×高）

9． 重量：约18Kg

 标准配置   Standard configuration

---

1、 仪器主机： 1 套

2、 升降系统： 1套

3、 观察系统：  1 套

4、 工作台：1套

5、 光源：1只

6、 电源： 1套

7、 投影物镜：1套

8、 底座调平脚

9、 承载玻璃

10、 电源线

11、 卤钨灯

12、 产品说明书

13、 产品合格证

14、 产品保修卡

---

 注意事项   Precautions

---

1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

为防止发生触电或火灾，安装显微镜、更换灯泡、更换保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

2. 严禁分解

除本说明书所提及的可拆卸部分外，严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障，请与供应商联系。

3. 输入电压

请确认输入电压与您所在地区的供电电压是否一致。如果不一致，请不要使用显微镜，并请与供应商联系。如果显微镜使用了错误的输入电压，会导致电路短路或造成火灾，从而损坏显微镜。

4. 使用特定灯泡、保险丝和电源线

如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线，必须使用有接地的电源线（PE）。

5. 显微镜需防高温、防潮、防异物

为防止发生短路或其它故障，请不要长时间在高温，潮湿的环境下使用，适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。如果有水洒在显微镜上时，请立即关闭电源开关，并拔掉电源线，然后用干布将水擦去。当有异物进入或滴入显微镜时，请停止使用并与供应商联系。

6. 光源热度

 照明灯泡在使用时会产生高温，在灯亮时不要触摸集光镜或灯箱，熄灯30分钟以内不要接触灯泡。更换灯泡时，请确认灯泡是否已足够冷却（至少熄灭30分钟）。

★ 为防止烫伤，在灯亮时或熄灯30分钟以内不要触摸灯泡。

★ 为防止火灾，请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微动调焦手轮

本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后，请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。

8. 放置场所

本显微镜是精密光学仪器，如果使用或存放不当，将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件：

※. 避免将显微镜放置在以下场所：有阳光直射处、室内照明的垂直下方及其它明亮场所。

※. 适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所，否则镜头上会结雾或发霉，积聚灰尘等，从而损坏显微镜，缩短其使用寿命。

9. 安装灯泡

请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。

※ .擦拭灯体表面污渍，可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面，使其亮度减弱，寿命降低。

※ .安装灯泡时要小心，防止灯泡滑落或伤害手指。

※ .更换灯泡时，请确认灯泡的触点是否完好。如果触点被损坏，灯泡可能不亮或短路。

※ .更换灯泡时，将灯脚尽可能深地插进灯座内。如果灯脚松了，灯泡可能熄灭或接触不良。

10. 仪器搬运

本显微镜是精密光学仪器且重量较重，搬运时小心谨慎，严禁强烈撞击和野蛮操作，否则会造成仪器损坏。

11. 环境保护

请将显微镜包装与使用过程中产生的废弃物，如纸箱、泡沫，塑胶、灯泡、电池等分类后妥善处理，保护环境！

---

1． 本仪器出厂时已经严格检查合格，如运输不出意外，抵达客户时均可正常工作，使用时请勿调整仪器。

2． 安置仪器的工作环境应保持清洁，避免有害气体、灰尘和油雾。工作温度应保持在20—30摄氏度之间，空气中的相对湿度应不超过50%，否则对仪器中光学部件和金属镀膜层有不良影响，破坏成像质量。

3． 为保证成像清晰，仪器应放置在无日光或其他杂光能够折射到投影屏的地方。

4． 透镜应需保持清洁，其表面禁止用手触碰，若有油污，可用驼毛笔轻轻拂去浮灰，再用脱脂纱布蘸无水乙醇与乙醚的混合液体轻轻擦拭清洁，投影屏表面可用脱脂绵蘸玻璃清洁剂擦去灰尘和油污，最后用脱脂棉蘸水擦干。

5． 仪器外露部分机件要定期用汽油清洗，并涂以适量的润滑油。

6． 仪器的插座必须连接地线，以确保安全。

 保养维护   Maintenance

---

1. 主机电源开关为供电控制，观察完毕或暂停使用时，将开关“O”按下，切断电源，以免仪器内电气元件仍处于工作状态。长期不用时，应将电源插头从电源插座中拔出并妥善保管好各种连接线。

2. 保持清洁，可用清洁纱布（或绸布、脱脂棉）蘸少许乙醇将镜头上的油与机身清擦干净，待其完全冷却、干燥后罩上防尘罩。

3. 清洁镜头：用吹风球吹去或用软刷拭去镜头上的灰尘；重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭（两者混合比约酒精20～30%，乙醚70～80%）。

4. 清洁仪器表面：可用清洁的软布擦试；重的污垢可用中性清洁剂擦洗。

5. 保管：长时期不用显微镜时，请关掉仪器电源，灯泡充分冷却，将显微镜的防尘罩罩上，存放在干燥、通风、清洁且无酸碱蒸汽的地方，以免镜头发霉。

6. 定期检查：为保持显微镜的性能，应对仪器进行定期检查和维护。
