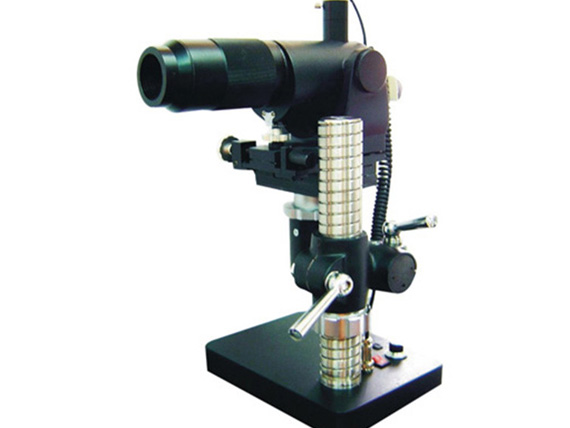

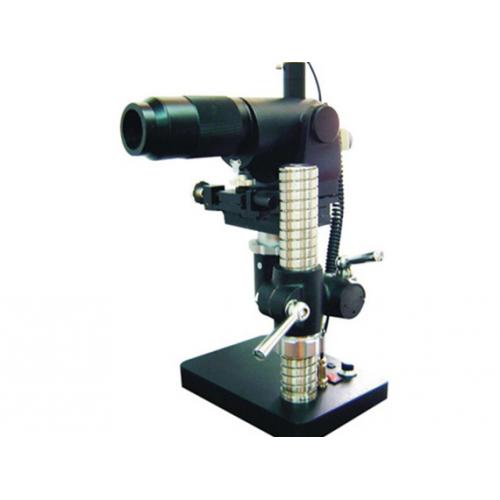

NWT-3型 高精度内调焦望远镜



 产品简介   Product introduction

---

内调焦望远镜是一种具有多种用途、使用方便的光学检调仪器，它可以作为自准直仪和可调焦望远镜使用。因此它广泛地应用于光学实验室、光学加工车间和光学装校车间作为检验和调校工具。例如，作为内调焦望远镜使用时：可以用来检验导轨、平面或直尺的“直线性”，基面之间的“垂直性”，平面之间的“平行性”以及不同直径孔径之间的“同轴性”；作为自准直仪使用时：可检测平面间的角度，光学平行平板两表面的楔角以及观测星点等等。

尤其是，本仪器是激光管生产厂家必备的检调专用工具：用于激光管生产工艺过程中两端口的贴面质量的监控，是该过程必不可少的检测仪器。

 应用范围   Applications

---

★同轴性            ★直线性            ★垂直性

★平行性            ★角度量            ★测焦距

★看星点            ★中心偏            ★等等

 性能特点   Performance characteristics

---

★一机多用            ★用途广泛            ★操作简单

★使用方便            ★视场清晰            ★精度适中

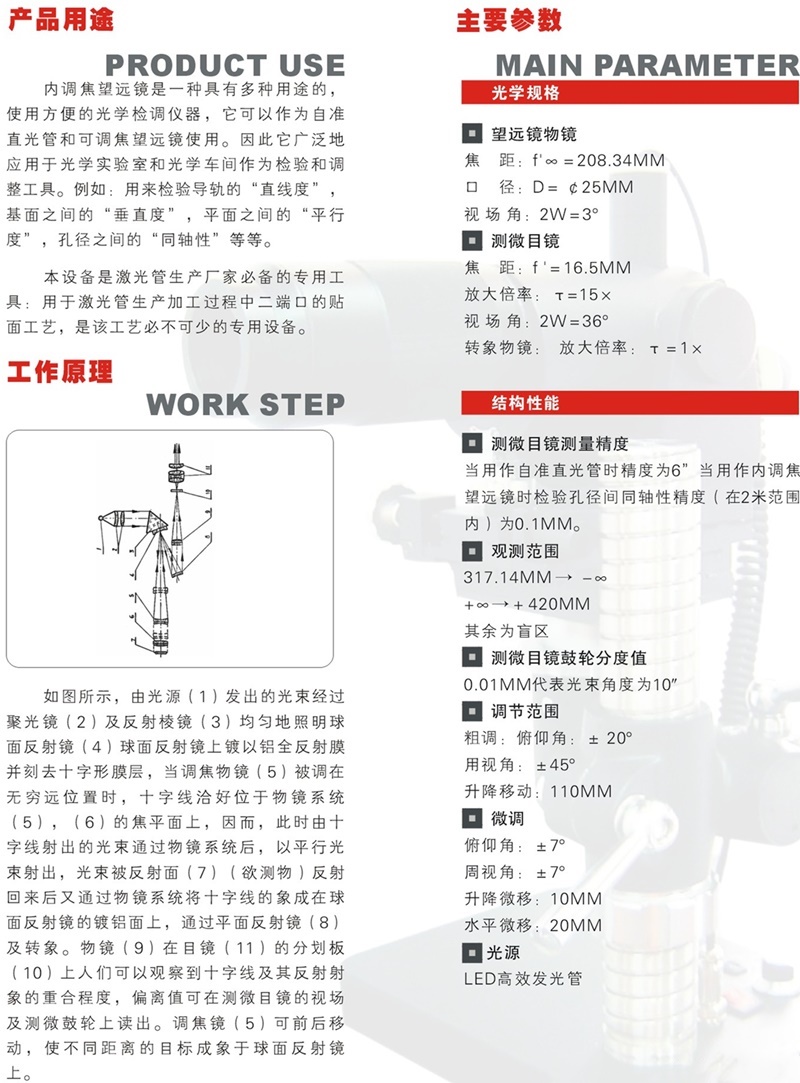

 工作原理   Working principle

---

如图1所示，由光源1发出的光束经过聚光镜2及反射棱镜3均匀地照明球面反射镜4，球面反射镜上镀有铝全反射膜并刻去十字形膜层，当调焦物镜5被调在无穷远位置时，十字线恰好位于物镜系统5，6的焦平面上，因而，此时由十字线射出的光束通过物镜系统后，以平行光束射出。光束被反射面7（待测物）反射回来后又通过物镜系统将十字线的象成在球面反射镜的镀铝面上，通过平面反射镜8及转象物镜9成像在目镜11的分划板10上，人们可以观察到十字线及其反射象的重合程度，偏离值可在测微目镜的分划板及测微鼓轮上读出。

调焦镜5可前后移动，相应可得到发散和会聚光束，使不同距离的目标都可以成象在有十字刻划线的球面反射镜4上。

结构说明

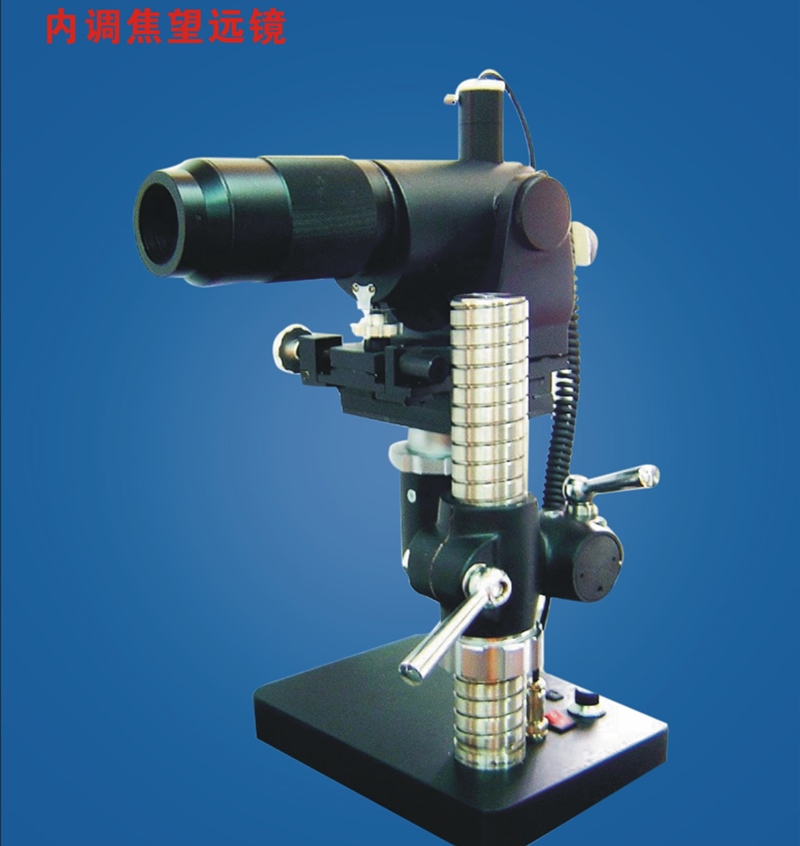

本仪器由两部分组成：内调焦望远镜筒和调整架。

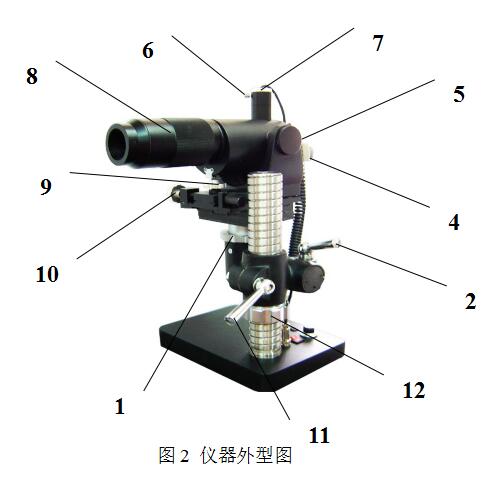

如图2所示，内调焦望远镜可通过旋转滚花圆筒8进行调焦。旋松滚花压帽7和滚花螺钉6可调整灯丝位置，使球面反射镜获得照明。旋松滚花螺钉5可卸下测微目镜4。整个内调焦望远镜筒装在调整架上，调整架用来将内调焦望远镜的视轴调整到与被检调系统的基准轴重合，松开手柄11，旋动滚花螺母12，可使望远镜粗调升降；旋动滚花螺母1，可调望远镜微调升降，转动滚花手轮10，可使望远镜的视轴在水平面内摆动（周视微调）。转动滚花手轮9，可使望远镜的视轴在垂直面内摆动（俯仰微调）。转动滚花手轮3，可使望远镜水平移动（水平微调）。松开手柄11，可使望远镜视轴在水平面内粗调摆动（周视粗调）。松开手柄2，可使望远镜视轴在垂直面内粗调摆动（俯仰粗调）。



 使用方法   Use

---

内调焦望远镜的使用规则是：当欲使不同距离两点与仪器的视轴重合时，除了调焦镜向前移动（从观测者看去逆时针转动调焦轮）寻找前方物点、调焦镜向后移动（从观测者看去顺时针转动调焦轮）寻找后方物点外，同时在观看远点时必须调俯仰和摆动旋扭使镜筒做角度改变；在观看近点时必须调平移和上下移动旋扭使镜筒平动。以此反复交替逐渐逼近使得两点同时与仪器内的十字叉丝重合。

有时，在观看远近不同两点时，不一定需要将光源接通，而是在远近目标附近处用台灯照亮目标可能效果更好些。

以实例具体说明几个典型应用。

1．自准直平行光管或测角仪

当内调焦望远镜调到自准直时，即可称为自准平行光管，用测微目镜可以测量两光学平面之间的楔角，故也称为测角仪。

若一块平行平板在测微目镜视场中的前后表面的反射像的距离用测微目镜的鼓轮量得N＝10格，则平行平板的平行性，可以表示为：

式中：n是被测平行平板材料的折射率，对于K9玻璃可认为约是1.5；p=206265；若f^·=208mm，则此平行平板的平行性为33。

其实，如被测量的平板材料是K9玻璃，公式中仅有一个未知数N，即上式可简化为：

γ= 3.3N

因测微目镜视场中有8 mm的分划线, 此时N=800,即本仪器可测角度范围是44′。当读数格值N得知后，再乘以3.3则直接得到平行平板的平行性的角秒值。

2．内调焦望远镜

可调试使钕玻璃圆棒两端面同轴；也可调多点(或多孔)在同一直线上或同轴。当交替使用内调焦望远镜与平行光管时，可对不同距离的平面调相互平行或垂直，这些是常被应用的功能。

例如，调整和检验诸孔径间的同轴性：将仪器的视轴粗略调整到与被检验系统相一致。轻微调整视轴的方向和位置，并同时调焦内调焦镜，使被检验系统的基准轴上的两点（例如，两个孔的中心）分别与仪器内球面反射镜上的十字线的交点重合，这样仪器视轴就与基准轴相重合了。然后调整内调焦镜分别观察其它各孔径中心在仪器内球面反射镜上的成象位置，调整其它各孔中心的位置，使之与球面反射镜十字线交点完全重合，各孔中心即已同轴。

    对直径较小的孔作不大精密的同轴调整时，可直接利用球面反射镜十字线估计中心。对直径较大的孔和需作精密的同轴调整时，应在被检验的孔中放置刻有十字线的分划线以作为中心的标志。

3．平行光管

当作为平行光管使用时，至少可粗略的测量正负透镜的焦距。不过，在测量负透镜的焦距时，一是需要有两台内调焦望远镜同轴相对使用，二是需要有一只比被测负透镜的焦距更长些的已知焦距的正透镜。

 4．其它

    利用某一辅助工具可作其他各项调校和检验，倒如：利用一平面反射镜在导轨上移动可测出导轨的直线性；利用一五棱镜可检查两基面之间的垂直性；利用多边形棱镜可测量分度装置的精度，以及利用平行光可粗略测量透镜的焦距等等，不作详述。

 技术指标   Technical indicators

---

1、光学规格

■ 望远镜物镜：

焦 距： f' ∞ ＝ 208.34mm

口 径： D ＝ ￠25mm

视 场 角： 2W ＝ 3 °

■ 测微目镜

焦 距： f ' ＝ 16.5mm

放大倍率：β =15 ×

视 场 角： 2W ＝ 36 °

■ 转象物镜

放大倍率：β＝ 1 ×

2、结构性能

■ 测微目镜测量精度：

当用作自准直仪使用时，鼓轮格值直读精度为5 ″；

当用作内调焦望远镜时，检验孔径间同轴性精度（在 2 米 范围内）为 0.1mm 。

■ 仪器观测范围：

– 317.14mm → - ∞；+ ∞ → + 420 mm；其余为盲区。

■ 测微目镜鼓轮分度值： 1 格等于 0.01mm ，代表光束角度为 10 ″。

■ 仪器调节范围：

粗调： 俯仰角：± 20°；周视角：± 45°；升降移动： 110mm；

微调： 俯仰角：± 7 °；周视角：± 7 °；升降微移： 10mm；水平微移： 20mm

■ 光源：白光 LED 高效发光管

3、仪器尺寸与重量

•  尺寸： 32 × 27 × 41cm 3

•  重量： 17kg【总重量：24kg】

 标准配置   Standard configuration

---

1、 仪器主机： 1 套

2、 升降系统： 1套

3、 观察系统：  1 套

4、 工作台：1套

5、 光源：1只

6、 电源： 1套

7、 望远物镜：1套

8、 测微目镜

9、 测微轮毂

10、 电源线

11、 仪器防尘罩

12、 产品说明书

13、 产品合格证

14、 产品保修卡

---

---

对仪器必须作适当的保养和必要的注意，否则将导致使用精度的降低甚至导致仪器损坏，影响科研生产的正常进行。

1．必须预防仪器的机构损伤。不论在使用或存放时，应避免灰尘、潮湿、过冷、过热、含有酸碱性蒸汽及其它腐蚀性化学品等。

2．仪器镜头不可用手指擦、摸。如镜头蒙有灰尘可用橡皮球吹去或用擦镜头纸轻轻擦拭；如沾染油污，应用脱脂锦浸以酒精或乙醚轻轻擦去。

3．仪器经过一段时间使用后，如若调整导轨及相对运动部份出现很脏很粘的油脂时，必须用汽油或煤油除去，然后擦净表面，再涂上无酸凡士林。

4．旋转调焦螺母时，不要用力过猛，注意不要将物镜筒从镜座上拧下。

5．激光工作者使用该仪器时，应绝对避免激光打入望远镜内。在仪器不使用时，随时用罩盖盖上，防止烧坏球面反射镜的膜层和烧伤人眼。

6．除规定可动部分外，不得任意拆卸内调焦望远镜的任何部分。否则会造成仪器的损伤。如遇故障或损坏，应请有关技术工人修理。

7．仪器不用时，导轨应处于中间位置，盖好物镜罩盖，装上目镜罩使仪器处于最低位置，放入木箱内，或盖以塑料薄膜袋罩住。

8．本仪器照明光源使用高性能锂电池，当使用过程中发觉亮度有所减弱时请使用配置充电器进行充电。

 注意事项   Precautions

---

1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

为防止发生触电或火灾，安装显微镜、更换灯泡、更换保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。

2. 严禁分解

除本说明书所提及的可拆卸部分外，严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障，请与供应商联系。

3. 输入电压

请确认输入电压与您所在地区的供电电压是否一致。如果不一致，请不要使用显微镜，并请与供应商联系。如果显微镜使用了错误的输入电压，会导致电路短路或造成火灾，从而损坏显微镜。

4. 使用特定灯泡、保险丝和电源线

如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线，必须使用有接地的电源线（PE）。

5. 显微镜需防高温、防潮、防异物

为防止发生短路或其它故障，请不要长时间在高温，潮湿的环境下使用，适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。如果有水洒在显微镜上时，请立即关闭电源开关，并拔掉电源线，然后用干布将水擦去。当有异物进入或滴入显微镜时，请停止使用并与供应商联系。

6. 光源热度

 照明灯泡在使用时会产生高温，在灯亮时不要触摸集光镜或灯箱，熄灯30分钟以内不要接触灯泡。更换灯泡时，请确认灯泡是否已足够冷却（至少熄灭30分钟）。

★ 为防止烫伤，在灯亮时或熄灯30分钟以内不要触摸灯泡。

★ 为防止火灾，请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品（如汽油、石油醚、酒精等）。

7. 粗微动调焦手轮

本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后，请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。

8. 放置场所

本显微镜是精密光学仪器，如果使用或存放不当，将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件：

※. 避免将显微镜放置在以下场所：有阳光直射处、室内照明的垂直下方及其它明亮场所。

※. 适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所，否则镜头上会结雾或发霉，积聚灰尘等，从而损坏显微镜，缩短其使用寿命。

9. 安装灯泡

请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。

※ .擦拭灯体表面污渍，可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面，使其亮度减弱，寿命降低。

※ .安装灯泡时要小心，防止灯泡滑落或伤害手指。

※ .更换灯泡时，请确认灯泡的触点是否完好。如果触点被损坏，灯泡可能不亮或短路。

※ .更换灯泡时，将灯脚尽可能深地插进灯座内。如果灯脚松了，灯泡可能熄灭或接触不良。

10. 仪器搬运

本显微镜是精密光学仪器且重量较重，搬运时小心谨慎，严禁强烈撞击和野蛮操作，否则会造成仪器损坏。

11. 环境保护

请将显微镜包装与使用过程中产生的废弃物，如纸箱、泡沫，塑胶、灯泡、电池等分类后妥善处理，保护环境！

 保养维护   Maintenance

---

1. 主机电源开关为供电控制，观察完毕或暂停使用时，将开关“O”按下，切断电源，以免仪器内电气元件仍处于工作状态。长期不用时，应将电源插头从电源插座中拔出并妥善保管好各种连接线。

2. 保持清洁，可用清洁纱布（或绸布、脱脂棉）蘸少许乙醇将镜头上的油与机身清擦干净，待其完全冷却、干燥后罩上防尘罩。

3. 清洁镜头：用吹风球吹去或用软刷拭去镜头上的灰尘；重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭（两者混合比约酒精20～30%，乙醚70～80%）。

4. 清洁仪器表面：可用清洁的软布擦试；重的污垢可用中性清洁剂擦洗。

5. 保管：长时期不用显微镜时，请关掉仪器电源，灯泡充分冷却，将显微镜的防尘罩罩上，存放在干燥、通风、清洁且无酸碱蒸汽的地方，以免镜头发霉。

6. 定期检查：为保持显微镜的性能，应对仪器进行定期检查和维护。
