CLT-1型 高精度光学透镜中心仪【定心仪 / 中心偏测量仪】
prev zoom next

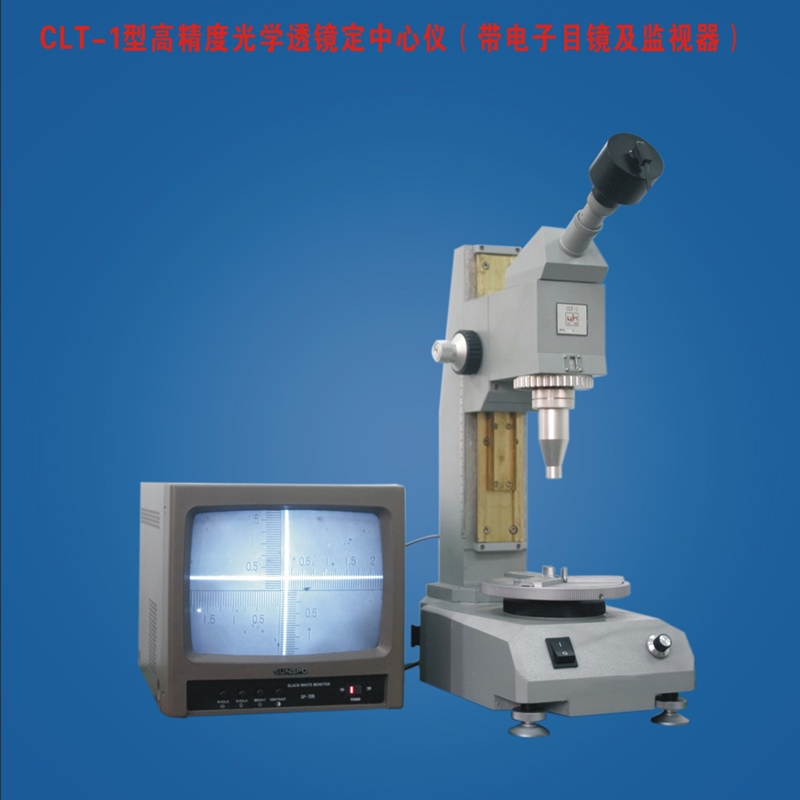

CLT-1型 高精度光学透镜中心仪【定心仪 / 中心偏测量仪】
中心仪,定心仪,中心偏测量仪
  • 商品货号:HCECS000956
  • 商品点击数:4781
  • 用户评价: comment rank 5
  • 咨询热线:021-20969529


商品描述:

商品属性

CLT-1 高精度光学透镜中心仪【定心仪 / 中心偏测量仪】




 产品简介   Product introduction


透镜中心仪是一种广泛应用于光学元件加工及光学装配过程中测量和校正球面透镜光轴与外圆不同轴度的仪器。被测棱镜可以是单片的或胶合的。物镜焦距变化采用可换物镜方式,十字线目标有亮视场暗线和暗视场亮线两种。该仪器操作简单,使用方便,是透镜生产线工艺中必不可少的检测仪器


 工作原理   Working principle


光源经聚光镜聚光后照明十字分划板 I  或  II  或  III 。此十字线经平行镜组成平行光送出。此时如用正焦辅助镜 A ,可从目镜分划板上看到十字线象。如在物镜 A (或 B )与平行物镜间放置一被测透镜,并调节变倍物镜倍率即调节其工作距离使十字分划 A 在目镜分划 B 上成像。然后以外圆为基准旋转被测透镜,如果透镜光轴与外圆同轴时,则目镜分划 B 上的十字分划象应保持不动。如透镜光轴与外径不同轴时,则目镜分划 B 上的十字分划象的中心将随着被测透镜而旋转,根据分划格值可读出相应的旋转半径,再除以组合物镜总放大倍率其商即为该被测透镜的光轴的不同轴度。



 使用方法   Use


1、测量单片透镜或胶合透镜的光轴与外径的不同轴度时,其操作方法如下:

(1)将仪器置放水平并调节座脚使水准器水泡居中。

(2)将电源箱电源插头接好电源,将输出电压调至6V(市电220V时,照明开关在左侧,即照明电压最低一档,市电<220V时,允许调节)。

(3)将被测镜片置于三爪卡盘上,(最好利用专用夹具),旋动卡盘外滚花环,将镜片轻轻夹住但仍能转动。

(4)根据被测透镜的大概焦距选择辅助物镜A或B。

(5)根据被测透镜的大概焦距L1,按前述实列说明的方法类推,确定中心仪组合物镜的工作距离L2,既确定组合物镜的放大倍率,用物镜滚花环调好。

(6)升降显微镜座(图1),使十字分划(a)清晰地成像在目镜分划面(b)上(见光学系统图)并根据具体情况选择十字分划。如十字分划中心与目镜分划十字中心不重合,则可用图1的滚花螺钉(7)适当调节。为了使观察清晰,此外并可调节可变光阑大小。

(7)旋转被测透镜(如无专用夹具时,最好用手指轻推使透镜外圆紧靠其中二爪),如镜片与光轴与外圆偏心则十字分物划像将会转动。

(8)根据目镜分划值读取最大偏移值P

(9)根据下面计算透镜光轴与外圆的不同轴度 C:  可测最小不同轴度为:0.0045mm

          C=P/2N

式中: C——不同轴度,mm;

            P——偏移值,mm;P=n×0.05mm;(n为格值数)

            N——物镜组合倍率。

2、校准冷胶胶合透镜的偏心,其方法如下:

(1)将待胶透镜放在专用夹具上并夹紧在三爪卡盘上。

(2)根据胶合镜片的焦距,参照前述方法选择好辅助物镜并调整好组合放大倍率。调节显微镜座使十字分划清晰地成像在目镜分划面上。

(3)旋转组合透镜,并调节上下二透镜的相对位置(包括相对移动及相对角度等),直至旋转组合透镜时在目镜分划面上的十字分划像不动为止。这样,胶合透镜的偏心就算调节好了。

3、校准热胶胶合透镜的偏心,其方法如下:

(1)将热胶合用保温器夹紧与三爪卡盘中,并插入专用胶合夹具。

(2)将热胶合用加热器的安装螺纹旋固与底座上相应的螺孔中,并锁紧放松螺母。

(3)用同述方法选好辅助物镜及组合倍率。

(4)将已经预热过的待胶透镜放在专用夹具上。

(5)接通加热器和保温器的电源,并使加热器转至透镜上方位置。

(6)然后以同冷胶合透镜相似的方法进行校正。

4、工业相机使用方法:

 (1)将工业相机与电脑连接,安装工业相机驱动(附软盘),待电脑驱动装好后打开软件。

 (2)将工业相机插入中心仪目镜接圈处,转动工业相机和调节目镜视度圈,观察显示器使得中心仪目镜分划板(黑色十字分划有数字)成像清晰即可。






●  辅助物镜的选择

本仪器使用时必须有辅助物镜的配合。倍率镜上标志的放大倍率均系装置辅助物镜后的组合放大倍率。辅助物镜共有A、B二组。装置辅助物镜后的工作距离,见表1。表内所示工作距离系指辅助物镜第一面至接象点P的距离(既图2和图3中的L2)。

辅助物镜的选择原则是,物距(被测透镜与物镜第一面的距离)应(近似地)不超出卡爪安装透镜面至物镜第一面距离的允许范围,因此:

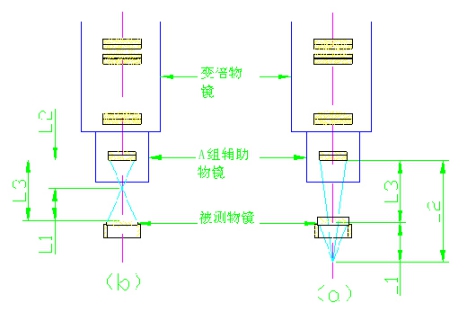

(1)被测透镜是负透镜时,选用A组辅助物镜,如图3(a)。

(2)被测透镜是正透镜,且焦距较短(一般小于80mm)时可选A组辅助镜或B组辅助镜。如图2、图3(b)。

(3)被测透镜是正透镜,且焦距较长(大于80mm时),应选用B组辅助物镜,如图2

●  上述三原则下选择组合放大 倍率的实例

例1:被测透镜焦距为420mm。根据第3个原则选用B组辅助物镜。由图3求L3=L1-L2,假定选用B组1.2*组合物镜,此时L3=L1-L2=420-279=141,符合要求。如选0.9*,则L3=25<40太小了;如选1.5则l3=215,也可用,但不方便;如选1.8*,则l3=259>240,太大了;故以选1.2最好。

例2:被测透镜焦距为70mm。根据第2条原则可选A组或B组辅助物镜。

选A组时,有图3(b),L2MAX=L3MAX-L1≈150-70=80既只能选用5.1*或4.8*组合物镜。

选B组时,由图5,L2MIN=L1-L3MIN=70-40=30,L2MAX=L1-L3=240-70=170,即可选用1.8*~4.2,而以3*为佳。




 技术指标   Technical indicators


1、目镜的放大倍数率: 16X;

2、目镜十字线分划格值: 0.05mm;

3、可测最小不同轴度: 0.0045mm;

4、连续变倍组合物镜的放大倍率及相应工作距离:按表(详见说明书);

5、显微镜上下粗动最大行程: 200mm;

6、显微镜上下微调最大行程: 2mm;

7、三爪卡盘工作最大直径:¢ 40mm;

8、三爪卡盘工作最小直径:¢ 10mm;

9、卡盘安装透镜面至物镜第一面的距离:

( 1 )A 组:40——240mm;

( 2 )B 组:0—— 150mm;

10、准直光管物镜焦距: 150mm;

11、圆水准器灵敏度: 8`/2mm;

12、输入电压: 190——230V;

13、消耗功率: 3W;

14、光源电压: 3.6V;

15、外形尺寸:

( 1 )   长: 350mm;

( 2 )   宽: 200mm;

( 3 )   高: 505mm;

16、净重: 15Kg;







 标准配置   Standard configuration


1、 仪器主机 1 套

2、 正焦镜 1只

3、 负焦镜  1 只

4、 工作台:1套

5、 光源1只

6、 电源 1套

7、 三抓卡盘:1套

8、 地脚螺钉

9、 目镜组

10、 电源线

11、 仪器防尘罩

12、 产品说明书

13、 产品合格证

14、 产品保修卡

15、 图像采集系统【选配】

16、 电子目镜【选配】

17、监视器【选配】









 注意事项   Precautions



1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前,必须关闭电源开关,拔掉电源线。

为防止发生触电或火灾,安装显微镜、更换灯泡、更换保险丝和插拔电源之前,必须关闭电源开关,拔掉电源线。

2. 严禁分解

除本说明书所提及的可拆卸部分外,严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障,请与供应商联系。

3. 输入电压

请确认输入电压与您所在地区的供电电压是否一致。如果不一致,请不要使用显微镜,并请与供应商联系。如果显微镜使用了错误的输入电压,会导致电路短路或造成火灾,从而损坏显微镜。

4. 使用特定灯泡、保险丝和电源线

如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线,必须使用有接地的电源线(PE)。

5. 显微镜需防高温、防潮、防异物

为防止发生短路或其它故障,请不要长时间在高温,潮湿的环境下使用,适宜工作环境温度5°C~35°C,相对湿度20%~80%(25°C时)。如果有水洒在显微镜上时,请立即关闭电源开关,并拔掉电源线,然后用干布将水擦去。当有异物进入或滴入显微镜时,请停止使用并与供应商联系。

6. 光源热度

 照明灯泡在使用时会产生高温,在灯亮时不要触摸集光镜或灯箱,熄灯30分钟以内不要接触灯泡。更换灯泡时,请确认灯泡是否已足够冷却(至少熄灭30分钟)。

★ 为防止烫伤,在灯亮时或熄灯30分钟以内不要触摸灯泡。

★ 为防止火灾,请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品(如汽油、石油醚、酒精等)。

7. 粗微动调焦手轮

本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后,请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。

8. 放置场所

本显微镜是精密光学仪器,如果使用或存放不当,将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件:

※. 避免将显微镜放置在以下场所:有阳光直射处、室内照明的垂直下方及其它明亮场所。

※. 适宜工作环境温度5°C~35°C,相对湿度20%~80%(25°C时)。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所,否则镜头上会结雾或发霉,积聚灰尘等,从而损坏显微镜,缩短其使用寿命。

9. 安装灯泡

请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。

※ .擦拭灯体表面污渍,可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面,使其亮度减弱,寿命降低。

※ .安装灯泡时要小心,防止灯泡滑落或伤害手指。

※ .更换灯泡时,请确认灯泡的触点是否完好。如果触点被损坏,灯泡可能不亮或短路。

※ .更换灯泡时,将灯脚尽可能深地插进灯座内。如果灯脚松了,灯泡可能熄灭或接触不良。

10. 仪器搬运

本显微镜是精密光学仪器且重量较重,搬运时小心谨慎,严禁强烈撞击和野蛮操作,否则会造成仪器损坏。

11. 环境保护

请将显微镜包装与使用过程中产生的废弃物,如纸箱、泡沫,塑胶、灯泡、电池等分类后妥善处理,保护环境!



 保养维护   Maintenance



1. 主机电源开关为供电控制,观察完毕或暂停使用时,将开关“O”按下,切断电源,以免仪器内电气元件仍处于工作状态。长期不用时,应将电源插头从电源插座中拔出并妥善保管好各种连接线。

2. 保持清洁,可用清洁纱布(或绸布、脱脂棉)蘸少许乙醇将镜头上的油与机身清擦干净,待其完全冷却、干燥后罩上防尘罩。

3. 清洁镜头:用吹风球吹去或用软刷拭去镜头上的灰尘;重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭(两者混合比约酒精20~30%,乙醚70~80%)。

4. 清洁仪器表面:可用清洁的软布擦试;重的污垢可用中性清洁剂擦洗。

5. 保管:长时期不用显微镜时,请关掉仪器电源,灯泡充分冷却,将显微镜的防尘罩罩上,存放在干燥、通风、清洁且无酸碱蒸汽的地方,以免镜头发霉。

6. 定期检查:为保持显微镜的性能,应对仪器进行定期检查和维护。
