便携式多光轴校正仪
产品简介 Product introduction

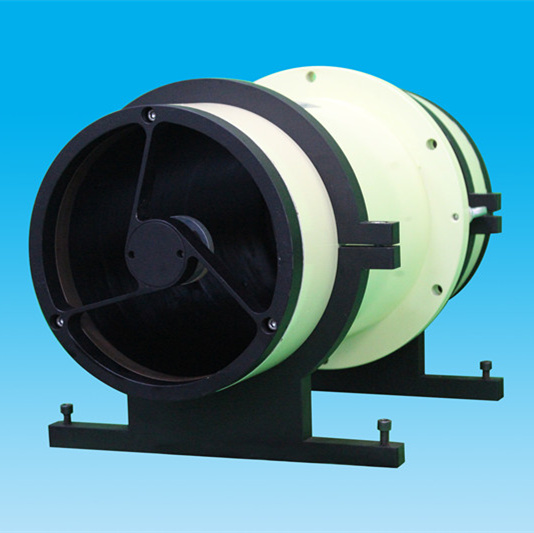

便携式多光轴校正仪主要用于野外多光轴产品的光轴平行性校正，其主体为一台卡塞格林平行光管。整体放置于便携式运输箱内，方便携带。主要用于红外热像仪、CCD电视观瞄轴、激光观瞄轴、激光发射轴等多光轴产品的光轴平行性校正，适于野外操作。
性能特点 Performance characteristics
我司生产的平行光管系列，具有以下优点：
1、焦距80mm-500mm的平行光管具有像质良好的双胶物镜，并配有十字线分划板，可做瞄准用的无穷远目标，是光学仪器生产装校工作中最基本的仪器之一，配备其他附件，具有更广泛的用途。
2、F-XA系列机型可增加各种附件，使其功能更为全面。
3、焦距1000mm-3000mm的平行光管是一种长焦距、大口径，并具有像质优良的双分离物镜的仪器，它配备多种附件，常与前置镜或测量显微镜组合使用，既可作观察、瞄准用的无穷远目标，又可用于光学零部件、光学系统的光学常数测定、成像质量以及微光夜视产品的评定工作和检测，它是光学仪器的科研、生产、教学等单位常用的光学仪器。
4、焦距4600mm的平行光管的物镜为单片非球面透镜。
离轴反射式平行光管，该系统主要提供红外/白光模拟目标源，能够提供中间无遮挡的一束平行度和均匀性好的平行光；具有支撑机构，使平行光管可安装在光学隔振平台上，并能够进行水平度的调节；配备相应防尘保护装置。
卡式平行光管，主要为可见光和红外光学系统提供无穷远十字和星点目标，用于校正多光轴综合光电产品的光轴一致性，具有焦距长、体积小、无色差的优点。
离轴三反系统，主要为可见光、近红外波段和长波红外波段系统提供目标源，配备多种附件，可用于可见光和红外的光学零部件、光学系统像质和光学常数的评定和检测，与透射式、传统反射式和卡式系统相比，优势显著：无色差，相对孔径大，全视场成像质量高，中心无遮拦，体积小，重量轻，主要应用于航空航天，空间遥感等高精度光学系统。
微光零位仪，采用牛顿反射式系统，主要用于检测白光，微光产品的零位走动量、光轴一致性。附加分辨率板，还可测试白光/微光产品的分辨率像质指标。附加红外十字分划板和红外光源，还可测量红外热像产品的零位走动量。
便携式多光轴校正仪主要用于野外多光轴产品的光轴平行性校正，其主体为一台卡塞格林平行光管。整体放置于便携式运输箱内，方便携带。主要用于红外热像仪、CCD电视观瞄轴、激光观瞄轴、激光发射轴等多光轴产品的光轴平行性校正，适于野外操作。
反射式光学检测系统 系列：
涵盖离轴反射式系统，牛顿反射式系统，卡塞格林系统和离轴多反系统的高精度，大口径，大焦距反射式平行光管。具有以下特点：
A、不受光学材料折射率、均匀性、条纹度等影响，没有色差，结构简单；
B、相比公司传统的透射式平行光管，口径可以更大，焦距更长；
C、先进的光学测试系统，都是使用这种类型的平行光管；
技术指标 Technical indicators
1、物镜有效口径：φ200mm；
2、物镜焦距：2000mm；
3、中心遮挡：φ54mm；
4、靶标：十字镂空；
5、照明：提供白光、微光、红外等三种照明光源。
标准配置 Standard configuration
1. 玻璃十字线分划板：1 件
2. 金属十字线分划板：1件
3. 照明器：1 件
4. 随机文件：1件
