反射式平行光管 检测系统 系列
产品简介 Product introduction
离轴反射式平行光管，该系统主要提供红外/白光模拟目标源，能够提供中间无遮挡的一束平行度和均匀性好的平行光；可用来检测光学设备的各项参数，是光学参数测量的必备仪器；具有支撑机构，使平行光管可安装在光学隔振平台上，并能够进行水平度的调节；配备相应防尘保护装置。
随着近代光学技术方面的不断进步和光学加工能力的增强，尤其是宽光谱集成应用、以及检测装调技术日臻成熟，具有大口径、高像质、高分辨率等特点的反射式平行光管己成为光学领域研究的重点之一。我公司研发生产的离轴反射式系统、卡塞格林式、牛顿式、离轴多反射式等系统品种齐全、性能稳定、质量可靠、操作简便。
性能特点 Performance characteristics
我司生产的平行光管系列，具有以下优点：
1、焦距80mm-500mm的平行光管具有像质良好的双胶物镜，并配有十字线分划板，可做瞄准用的无穷远目标，是光学仪器生产装校工作中最基本的仪器之一，配备其他附件，具有更广泛的用途。
2、F-XA系列机型可增加各种附件，使其功能更为全面。
3、焦距1000mm-3000mm的平行光管是一种长焦距、大口径，并具有像质优良的双分离物镜的仪器，它配备多种附件，常与前置镜或测量显微镜组合使用，既可作观察、瞄准用的无穷远目标，又可用于光学零部件、光学系统的光学常数测定、成像质量以及微光夜视产品的评定工作和检测，它是光学仪器的科研、生产、教学等单位常用的光学仪器。
4、焦距4600mm的平行光管的物镜为单片非球面透镜。
反射式光学检测系统 系列：
涵盖离轴反射式系统，牛顿反射式系统，卡塞格林系统和离轴多反系统的高精度，大口径，大焦距反射式平行光管。具有以下特点：
A、不受光学材料折射率、均匀性、条纹度等限制和影响，没有色差，结构简单，可做到宽光谱成像；
B、相比公司传统的透射式平行光管，口径可以更大，焦距更长；具有结构稳定、口径大、无色差、中心无遮挡等优点；
C、先进的光学测试系统，都是使用这种类型的平行光管；
D、各反射面采用非球面，利于提高系统的像质并减少零件数，实现系统的轻量化设计；
技术指标 Technical indicators

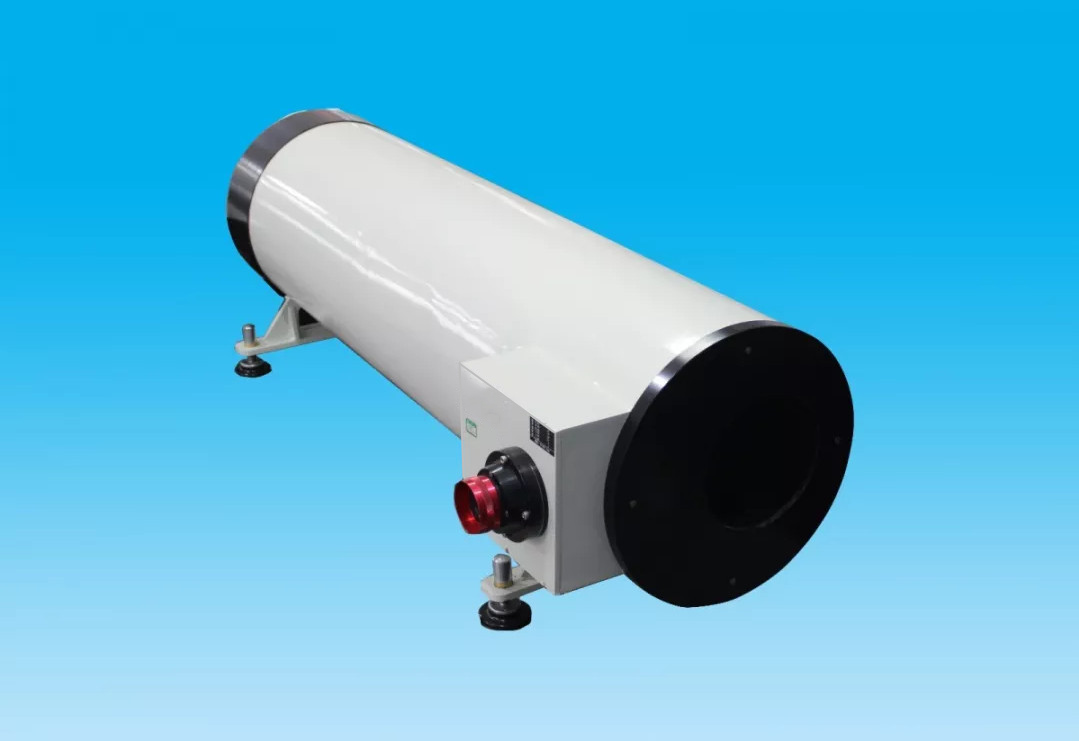

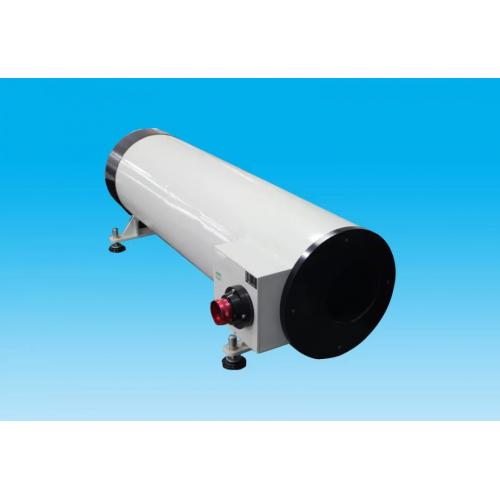

离轴反射式平行光管 系列
优点：口径大、无色差、中心无遮挡；

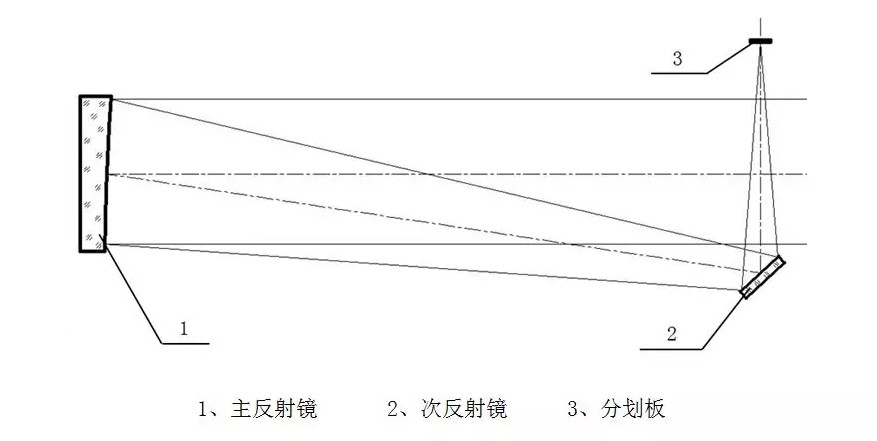

离轴反射式平行光管 光学系统示意图
名称 规格型号 焦距（mm） 有效口径（mm） 视场 像质 离轴反射式平行光管 HLZ50-500 500 50 1° 中心λ/15（RMS@λ=632.8nm） HLZ100-600 600 100 HLZ100-1000 1000 100 HLZ150-1500 1500 150 HLZ200-1500 1500 200 HLZ200-1600 1600 200 HLZ200-2000 2000 200 HLZ300-2000 2000 300 HLZ300-3000 3000 300 HLZ400-4000 4000 400 HLZ500-5000 5000 500 HLZ600-6000 6000 600 标准配置 ZM6照明器；玻璃十字分划板；金属十字分划板； 选配附件 黑体；靶板（玻罗靶；方形靶；刀口靶；
金属小孔靶0.1/0.2/0.5；白光分辨率板1-5号；
白光星点板0.005/0.01/0.02/0.05/0.2/0.1；）；载物台；光学平台；

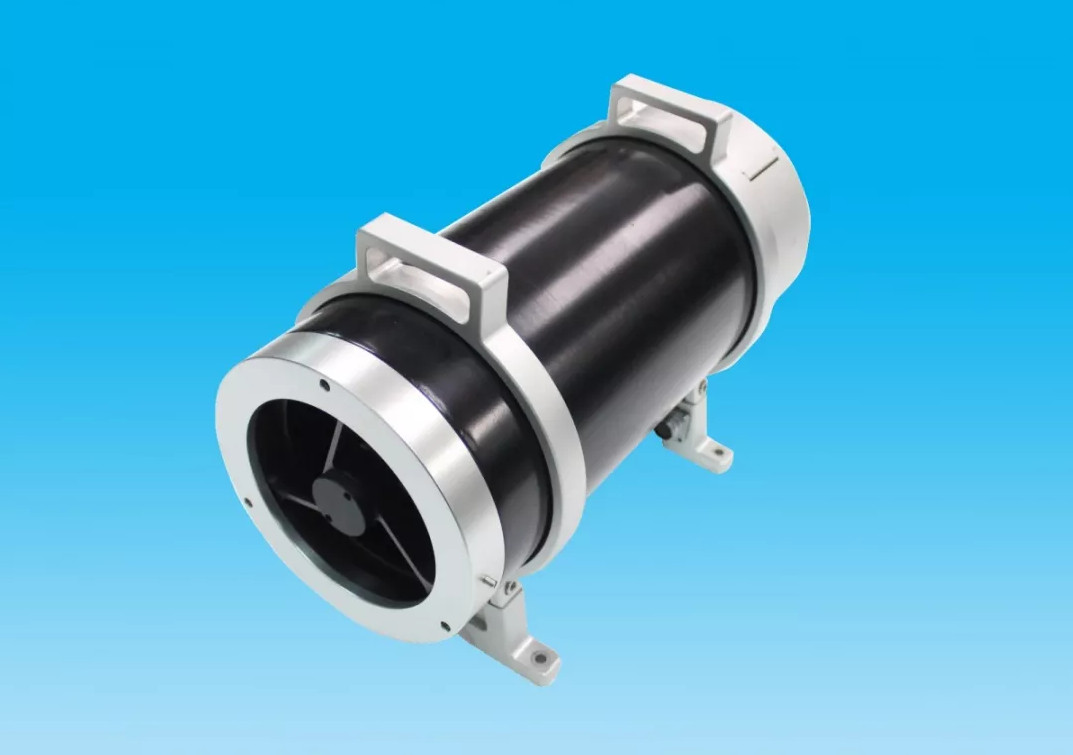

卡式（卡塞格林式）平行光管 系列
优点：焦距长、体积小、无色差；

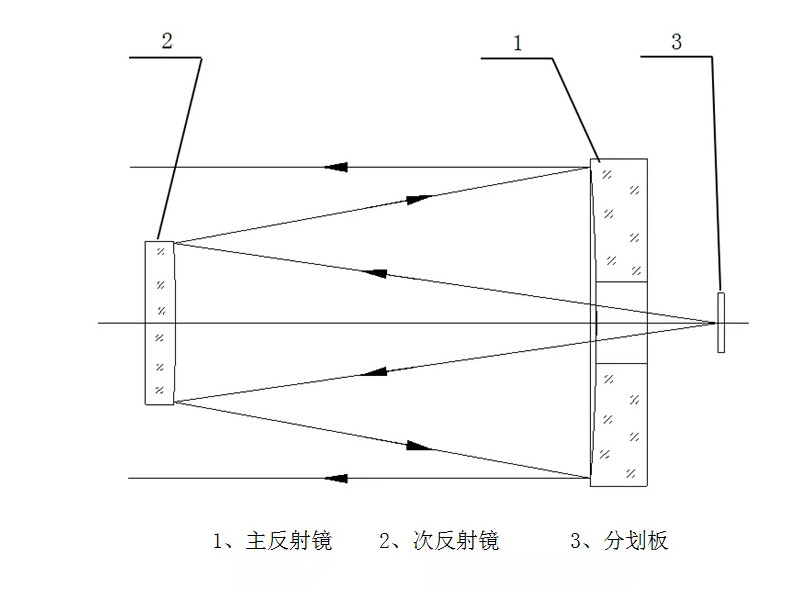

卡式（卡塞格林式）平行光管 光学系统示意图
名称 规格型号 焦距（mm） 有效口径（mm） 遮挡比（直径） 视场 像质 卡式平行光管
卡塞格林式平行光管
KFPG-1000 1000 100 27% 1° 中心λ/15（RMS@λ=632.8nm） KFPG-1500 1500 150 KFPG-2000 2000 200 KFPG-3000 3000 300 KFPG-4000 4000 400 标准配置 ZM6照明器；玻璃十字分划板；金属十字分划板； 选配附件 黑体；靶板；载物台；光学平台；

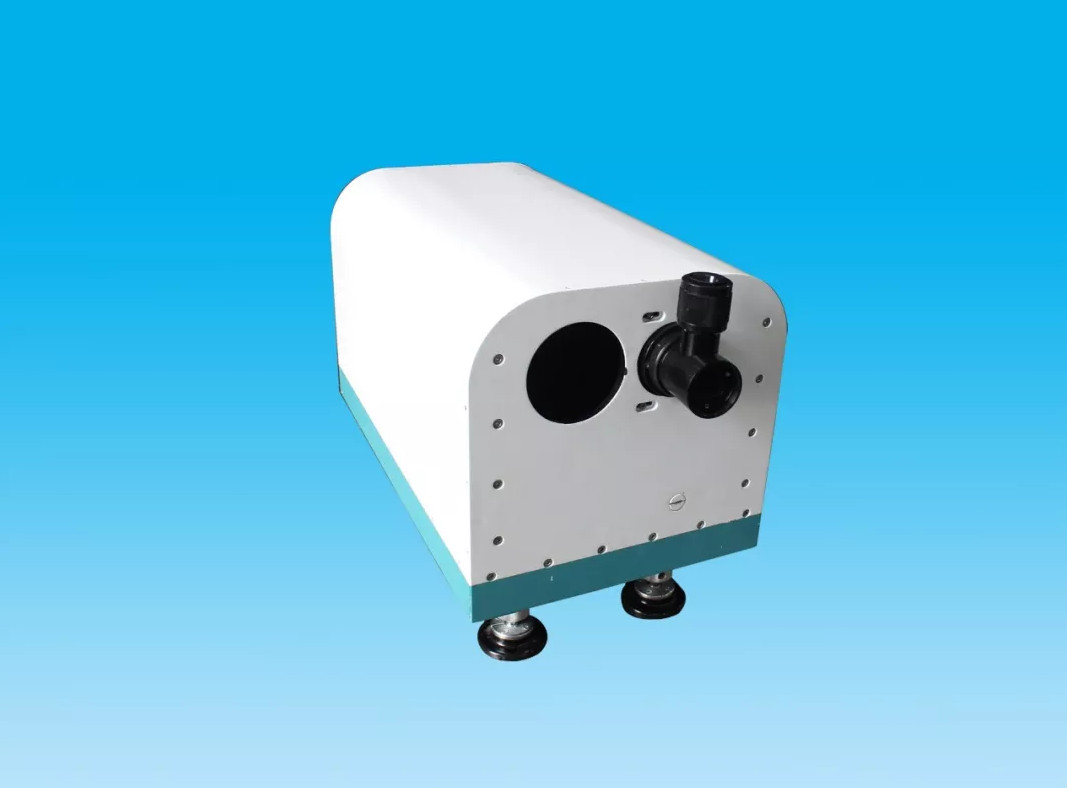

离轴三反反射式平行光管 系列
优点：口径大、无色差、中心无遮挡、体积小

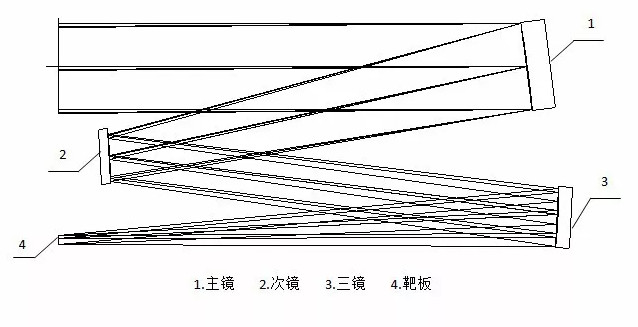

离轴三反反射式平行光管 光学系统示意图
名称 规格型号 焦距（mm） 有效口径（mm） 视场 像质 离轴三反反射式平行光管
HLS100-1000 1000 100 1° 中心λ/15（RMS@λ=632.8nm） HSL150-1500 1500 150 HLS200-2000 2000 200 HLS300-3000 3000 300 HLS400-4000 4000 400 标准配置 ZM6照明器；玻璃十字分划板；金属十字分划板； 选配附件 黑体；靶板；载物台；光学平台；
