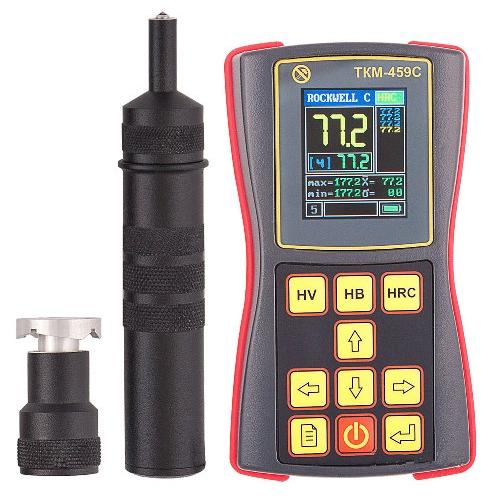

Mashproject TKM-459C型 便携式超声波硬度计
产品简介 Product introduction
目前，硬度测试可采用的方法很多，如布氏、洛式、维氏、里氏、超声波法等。其中布氏和洛式对被测物表面损伤较大、而维氏成本较高，且都不能测试大型工件；里氏硬度计属间接测量硬度，测试布氏、洛式、维氏偏差较大。随着微处理器的技术发展，超声波无损检测方法已获得了行业认可，其中超声波测厚仪和探伤仪已经广泛应用，而超声波硬度计也在国外普及。
Mashproject TKM-459C型 便携式超声波硬度计，可测量的工件部位包括法兰盘边缘和齿轮根部、齿面、齿顶、端面、伞齿轮、冲压件、淬火件、氮化层、渗碳层、工模、薄板；表面硬化的齿和齿轮的测量；锥度部有硬度测量；轴和薄壁管道、容器的测量；车轮、涡轮转子的硬度测量；钻头的刀口的硬度测量；焊接部位。
应用范围 Applications
● 评估渗碳，标准淬火和高频淬火值
● 焊接缝隙硬度的测量（坦克，船体，桥梁，铁塔等）
● 齿轮表面的硬度测量（较小的工件）
● 测量的结构强度或硬度设施
● 100 ％在线检测的组成部分（发动机阀门，机架，曲轴，轴承等）
● 适用于钢铁、有色金属及合金
● 可以测量表面硬化层(如渗碳、渗氮、高频淬火等)和镀层(如镀铬面等)的硬度
● 可以测量工件的拉伸强度MPa
● 可以测量薄壁和工件边缘
● 测量区域小, 可以测量弧面、锥面和一些形状复杂的工件
● 可测量轻, 小工件
● 可测量狭小空间的硬度, 如直径大于5mm的盲孔或凹槽
● 可以在任何方向测量, 便于测量大型工件
● 对工件表面粗糙度要求较小
工作原理 Working principle
使硬度计金刚石压头与被测件接触，在均匀的接触压力下，探测头的谐振频率随硬度而改变，通过计量该频率的变化达到测量硬度的目的，该方法对被测件的损伤小，与上述其它方法相比具有很大的优越性。基于以上原理，我公司引进欧洲原装超声波硬度计探头，研制出精度高、功能强大的UHT310型 智能数显超声波硬度计。
超声波硬度计基于超声接触阻抗测量原理，也称UCI（Ultrasonic contact Impedance）方法。当被测材料与传感器接触时，在均匀的接触压力下，传感器杆的谐振频率随试件的硬度而改变。探头中的传感器杆，一端和一个大质量刚体固定在一起，另一端镶有金刚石。当压头被压到工件上，在固定负荷作用下，对弹性模量相同的工件来说，硬度愈低，那么压头与工件表面的接触面积愈大，从而阻尼传感器杆的压头端的压痕大小也愈大，于是此端振动幅度也愈小，谐振频率就愈高。计量该频率的变化达到测量硬度的目的，采用机电转换的信号拾取方式，显示出硬度值。该方法对被测件的损伤小，为无损伤测量。
性能特点 Performance characteristics
■ 测量压痕小, 对工件几乎无损伤；
■ 测力和测量时间不受操作者影响；
■ 测量单位 HV、HB、HRA、HRB、HRC、HSD、MPa；
■ 多种硬度值之间任意转换，机身内置各硬度标尺之间的硬度值互相换算；
■ 机身可显示最大值，最小值，平均值和均方根误差等；
■ 软件可以同时显示硬度测试数据，曲线图、柱状图和上下限值；
■ 软件可以设置硬度值区间范围（允许的最小值和最大值，超出区间值自动标红）；
■ 可设置多次测量，自动计算平均值；
■ 可设置上下限值并自动判断测量结果；
■ 可建立100个存储组（可储存12900 个 测量结果）；
■ 储存的硬度数据可通过软件读取，并可导出excel和PDF数据，也可以生成直观的标准硬度实验测试报告；
■ 软件可以自定义单位信息，单位logo，联系方式，时间，操作者，被测工件名称，编号，材料，仪器名称，型号，编号等信息；（软件自动记忆，下次开启可自动读取上次储存的信息）
■ 彩色LCD显示屏，可实时显示每次测量的测试数据；
■ 可设置自动关机时间和自动亮屏时间；
■ 随机附带标准超声波硬度块，以便校准；
■ 内置三种用户自定义模式，可自定义校准后测量非标材料；
■ 防尘防水设计；
技术指标 Technical indicators
1、测量范围：240 ~ 940HV, 90 ~ 450HB, 70.5 ~ 85.5HRA , 51 ~ 100HRB, 20 ~ 70HRC, 35 ~ 102HSD，350 ~ 1500MPa；
2、分辨率：1HV, 1HB, 0.1HRA, 1HRB, 0.1HRC, 1HSD, 1 MPa；
3、测量精度：
● HB布氏硬度：90 ~ 150HB: ±10HB, 150 ~ 300HB: ±15HB, 300 ~ 450HB: ±20HB
● HV维氏硬度：240 ~ 500HV: ±15HV, 500 ~ 800HV: ±20HV, 800 ~ 940HV: ±25HV
● HRC洛氏硬度：±2HRC；
4、最小测量区域：1mm；
5、最小测量半径：外圆弧：4mm；内圆弧：6mm；
6、数据输出接口：USB接口；
7、数据储存：机身内置100个储存组；可储存12900个数据；
8、数据输出：在PC端通过数据线可读取到机身内置储存的数据；
9、报告生成：PC端读取储存数据后，可直接生成excel和PDF版标准实验报告（含测量数据、折线图、柱状图、最大值、最小值、平均值、上下限值等）；
10、硬度校准：可通过自带高低值硬度块来校准仪器精度；
11、测量模式： HV、HB、HRA、HRB、HRC、HSD、MPa 和3种用户自定义测量模式；
12、使用环境：-15°C ~ +35°C；
13、电源：内置可充电电池
14、主机尺寸：125x70x40mm；
15、主机重量：300g；
超声波探头技术参数：
探头类型
A (标配)
C(选配)
H(选配)
K(选配)
测力
50N
100N(大测力)
10N(小测力)
50N
应用场合
通用工件
表面较为粗糙的工件
镀层硬度的测量
测头尺寸小 用于测量；管道内壁或狭小空间
测量面最大粗糙度值（Ra)
1.6?m
3.2?m
0.8?m
1.6?m
工件最小重量（直接测量）
1kg*
1kg*
1kg*
1kg*
工件最小厚度（直接测量）
3mm*
4mm*
2mm*
3mm*
硬化层或镀层最小厚度
0.1mm
0.03mm
0.1mm
压痕尺寸
103HB(103HV)
0.23mm
0.33mm
0.11mm
0.23mm
209HB(212HV)
0.16mm
0.24mm
0.09mm
0.16mm
406HB(420HV,42.5HRC)
0.13mm
0.17mm
0.07mm
0.13mm
763HV(63HRC)
0.09mm
0.13mm
0.05mm
0.09mm
探头尺寸和重量
145x23mm , 150g
145x23mm , 150g
145x23mm , 150g
70x23mm , 100g
标准配置 Standard configuration
o 超声波硬度计主机
o 超声波探头、ISH-459C-A-50N【原装进口】
o 通讯数据线缆
o USB充电线缆
o 电源适配器
o 探头保护套
o 平面测量夹具【赠送】
o 弧面测量夹具【赠送】
o 标准硬度块、非标定制【赠送】
o 随机文件
o 专用包装箱
选配附件 Optional accessories
■ K型探头、ISH-459C-K-50N
■ H型探头、ISH-459C-H-10N
■ C型探头、ISH-459C-C-100N
■ A型探头、ISH-459C-AL-50N【加长定制型】
■ H型探头、ISH-459C-HL-10N【加长定制型】
■ 耦合剂、ISH-COUPLANT
■ 专用定制稳定型测量支架
