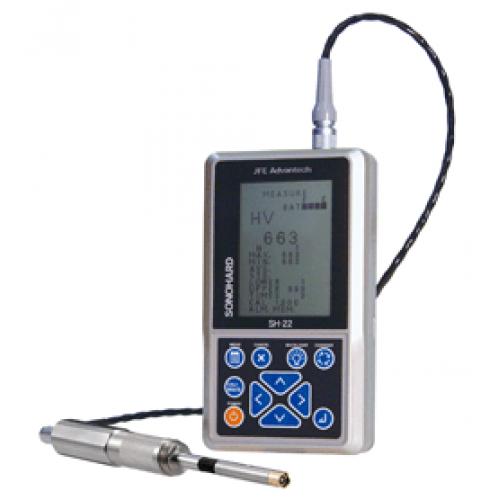

日本川铁 JFE SONOHARD SH-22型 便携式超声波硬度计(手动探头)
prev zoom next
日本川铁 JFE SONOHARD SH-22型 便携式超声波硬度计(手动探头)
手动探头1,10,20,40N可选
  • 商品货号:HCECS000814
  • 商品点击数:3139
  • 用户评价: comment rank 5
  • 咨询热线:021-20969529


商品描述:

商品属性

日本川铁 JFE SONOHARD SH-22型 便携式超声波硬度计(手动探头)


 产品简介   Product introduction


日本川铁JFE SONOHARD SH-22型 便携式超声波硬度计,由于探头的小型化,易于测量狭窄位置/弯曲表面的硬度。适合现场测量。它还具有固定式硬度计的功能,重量轻,携带方便携带便携式硬度计

JFE SONOHARD SH-22型 便携式超声波硬度计,是一款非常易于使用硬度测量工具,使用其测量时并不需要特别的知识和专业的技术人员便可以测量出硬度值,有四种测量范围可供选择,可直接测量里氏硬度、布氏硬度、洛氏硬度等多种硬度。

日本川铁JFE SONOHARD SH-22型 便携式超声波硬度计,是一种超声硬度计,传统的硬度测试都是通过在表面加压后测量压痕的直径或深度来得得到硬度值,测量烦琐且在被测表面形成较大的压痕.而超声硬度计仅用一个小巧的探头即可在现场快速 、直观的显示硬度值,日本KAWATETSU ADVANTECH公司在硬度计制造业已经积累了将近30年的宝贵经验。



 应用范围   Applications


●  评估渗碳,标准淬火和高频淬火值;

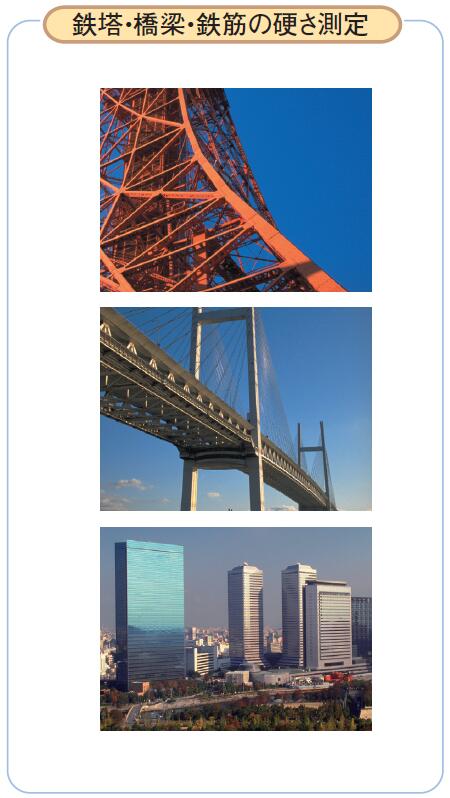

●  焊接缝隙硬度的测量(坦克,船体,桥梁,铁塔等);

●  齿轮表面的硬度测量(较小的工件);

●  测量的结构强度或硬度设施;

●  100 %在线检测的组成部分(发动机阀门,机架酒吧,曲轴,轴承等);

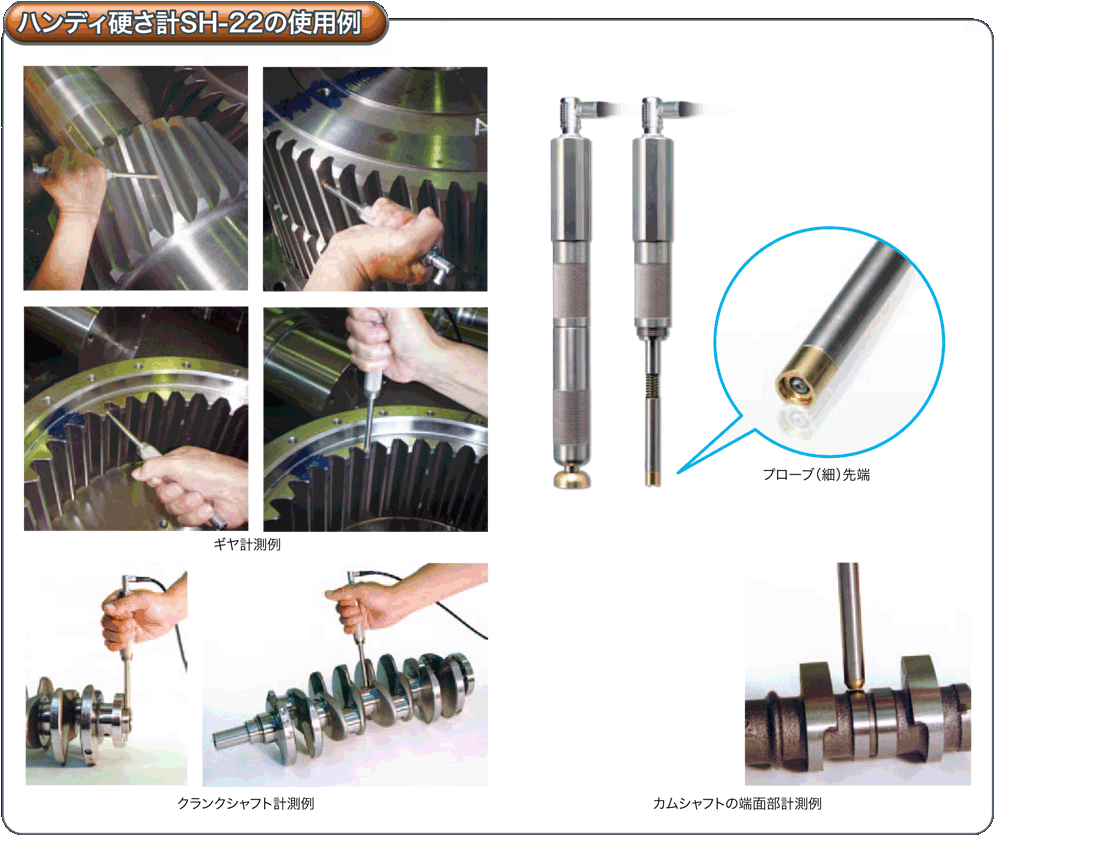

●  曲轴,齿轮等窄点和曲面淬火硬度的测量

●  凸轮轴端面淬火硬度的测量等

●  渗碳淬火和感应淬火的测定

●  测量焊接结构(罐,船体,桥梁,钢塔等)的焊缝硬度

●  齿面的齿面(窄部)硬度测量

●  测量由于设备和结构老化引起的强度劣化

●  在线全面检查发动机管道,齿条,曲轴,轴承等零件。



由于它不受测量台材料(木质,钢材,树脂等)或质量的影响,因此无论测量位置如何,都可以使用。

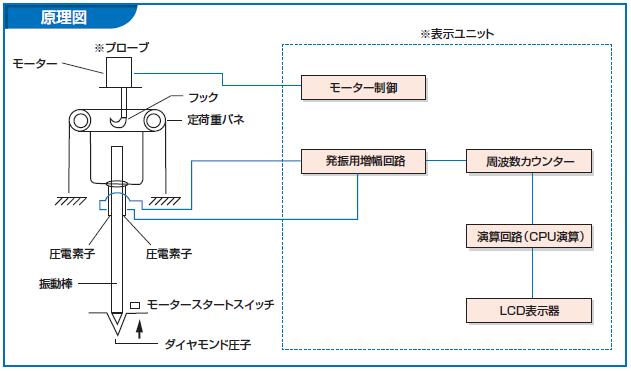

 工作原理   Working principle


JFE SONOHARD SH-22 超声波硬度计不同完全从传统的硬度计。相反测量的大小压痕的试验样品使用显微镜,它使用了一颗钻石,压配有振动棒的压力机测试表面固定负载,然后测量其硬度采用超声波振动和分析其阻尼效应.当振动棒适用于软浮出水面试样具有相同的品质和在一个固定的力量,它使深压痕和会陷入槽。由于这一点,共振频率的增加。相反,它不会锁定在使用时,就很难测试样品和共振频率下降。试验样品的硬度可以计算之间的关系这一偏差和硬度测试。可携带的现场。



 性能特点   Performance characteristics


■   快速测量之需几秒钟便可获取测量结果;

■   携带方便,机体小巧,总重量仅0.8公斤;

■   测量结果不受被测物体背面物体的影响;

■   探头可从上面、侧面、下面等多个方位进行测量,能够测量一些采用普通硬度计难以测量到的场合;

■   易于使用任何操作者都可以轻松使用;

■   内置记忆装置和自动校准装置,具有强大的数据存储功能,可存储2000个测量值;

■   可用于测量里氏、布氏、洛氏、维氏硬度;

■   可互换探头,用于不同的表面轮廓,管道,凹表面,齿轮阀等;

■   数字显示,测量快速(只需要几秒钟即可完成测量),一次测量可以显示HV 、HRC 、HS和HB值;

■   可转换成拉伸强度(N/m2);

■   超声波振动棒留下的压痕极小(约0.1mm2),测量结果不受被测物背面物体的影响,可测量非常小的工件(在载荷为2Kgf时,可测量长15mm,宽15mm,厚度为7mm的超小型工件,在载荷为1kgf时甚至能测量更小的工件),(注:在测量超小型工件时应将工件放在一个尺寸最小为¢50mm*15mm的支撑体上);

■   用途广泛,可用于测量曲面物体的硬度;

■   数字显示测量值,比较高值及底值并显示结果,显示平均值;

■   适用于狭窄部分·内部凹槽·内部和外部R部分的淬火硬度测量;

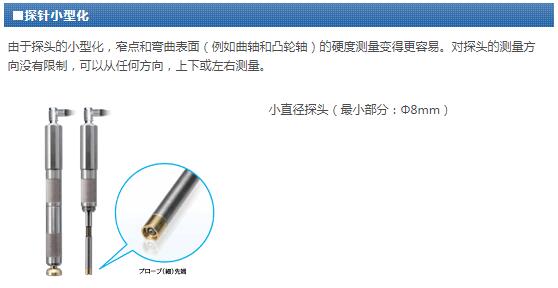

■   由于探头的小型化(与我们公司相比),更容易测量狭窄地方和曲面的硬度

■   卓越的耐用性,超过100万次测量

■   它是使用维氏压头的静压力负载型,不需要定期更换压头

■   允许设置上限和下限报警值

■   实现了广泛的线性度(钢材测量期间)




探头规格:

  型号

SH-22-S004

SH-22-J1

SH-22-J2

SH-22-J4

  负载

1 N(约0.1 kgf)

10 N(约1 kgf)

20 N(约2 kgf)

40 N(约4 kgf)

  用途

压制成型产品

凹版印刷辊

(镀铬)

  适用于曲轴,凸轮轴,齿轮,轴承,窄面沟槽,涂镀层、渗碳层、氮化层的测量

  普通常规测量,曲轴,凸轮轴,热处理件,渗碳件

  相对粗糙的曲轴;

相对粗糙的凸轮轴;

相对粗糙的面;

焊缝·锻件;

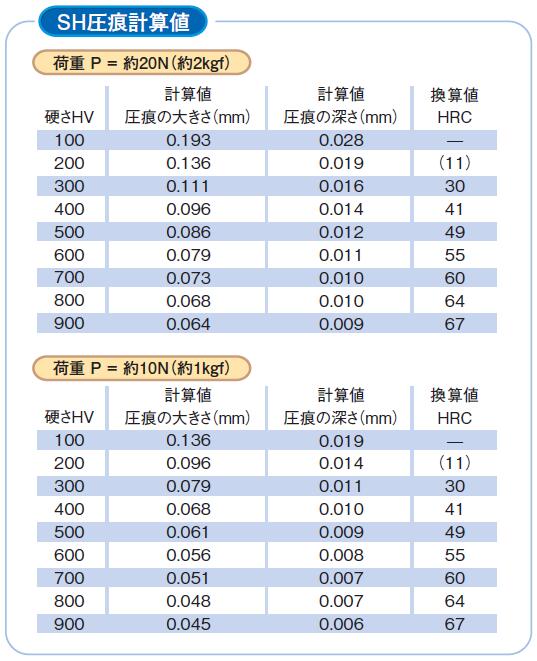

压痕尺寸和硬度(HV)

●   维氏硬度0.1891×F = / d 2   F:试验力(N),d:压痕(毫米)的对角线长度

●   维氏硬度1.85437×P = / d 2  试验力(千克力),d:压痕P对角线长度mm(mm)


■   在1N(0.1 kgf)的情况下

硬度(HV)压痕大小(计算值)压痕深度(计算值)参考硬度(HRC)
4000.021毫米0.003毫米41
8000.015毫米0.002毫米64


■   在10N(1 kgf)的情况下

硬度(HV)压痕大小(计算值)压痕深度(计算值)参考硬度(HRC)
2000.096毫米0.014毫米(11)
4000.068毫米0.010毫米41
8000.048毫米0.007毫米64


■   在20N(2 kgf)的情况下

硬度(HV)压痕大小(计算值)压痕深度(计算值)参考硬度(HRC)
2000.136毫米0.019毫米(11)
4000.096毫米0.014毫米41
8000.068毫米0.010毫米64






 技术指标   Technical indicators


1、型号名称:便携式超声波硬度计SONOHARD ® SH-22型(手动探针法);

2、测量压头:Micro Vickers·金刚石压头(面对角度136°)QQ截图20181129234002.jpg

3、超声波频率:手动探头:约38~40 kHz;

4、测量负载:

●   SH-22-S004:1N(约0.1kgf);

●   SH-22-J1:10N(约1kgf);

●   SH-22-J2:20 N(约2kgf);

●   SH-22-J4:40N(约4kgf);

5、测量范围:

●   维氏硬度:100至1000 HV;

●   洛氏硬度:10.0至70.0 HRC;

●   洛氏硬度:60.0至100.0 HRB;

●   肖氏硬度:20.0至100 HS;

●   布氏硬度:85至550 HBW;

6、测量精度:(使用测量台时)

●   维氏硬度:±(3%RDG)HV

●   洛氏C硬度:±1.0HRC;

●   洛氏C硬度:±2.0HRB;

●   邵氏硬度:±1.0HS;

●   布氏硬度:±(3%RDG)HBW;

7、可测量的允许角度:在±3°内;【在200至1000 HV的范围内,±5%rdg的硬度参考件

(使用测量台时)

8、测量材料:钢或者标准的金属材料,也可以通过使用待测材料的参考件(其硬度已知)进行校准来测量其他金属;

9、最小测量尺寸:15毫米×15毫米或以上,厚度大于6毫米;边缘曲率:在ø10mm球面上,半径20mm的弧面上;表面粗糙度Ra≤1.6um;

10、可转换硬度标尺:符合HV,HRC,HRB,HS,HBW,N / mm 2,SAE J 417,JIS B 7731;

11、测量结果显示方式:数字显示(4位数);

12、分辨率:1 HV,0.1 HRC,0.1HRB,0.1 HS,1 HBW,1 N / mm2

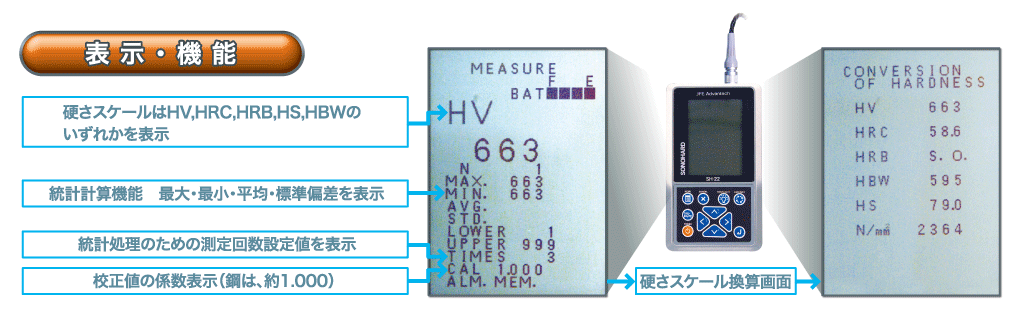

13、显示内容:测量值,测量次数,最大值,最小值,标准偏差,平均值;

14、最大数据存储:2,000点;

15、设定功能:上限,下限,测量次数(1至99);

16、报警:报警信号(蜂鸣器声音);

17、数据输出:用于数据通信或打印机(RS-232C);

18、电源:AC适配器100V或锂离子电池;

19、工作环境温度:0至50°C;

20、主机尺寸:97(W)×50( d)×170(高)mm;

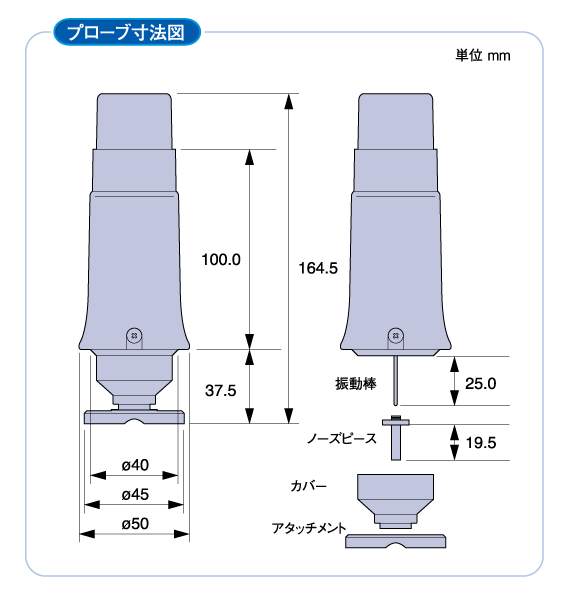

21、探头直径:带把手20mm,无把手8mm;探头长度:195mm;

22、皮套:400(W)×220(d)×140(高)mm;

23、重量:约400 g(包括电池);探头和电缆:约400 g


 标准配置   Standard configuration


■   超声波硬度计主机;

■   标准测量探头(带标准附件,任选一种规格);

■   探头电缆(1.5米)

■   标准硬度块

■   电源充电器;

■   锂离子电池;

■   便携包;

■   使用说明书

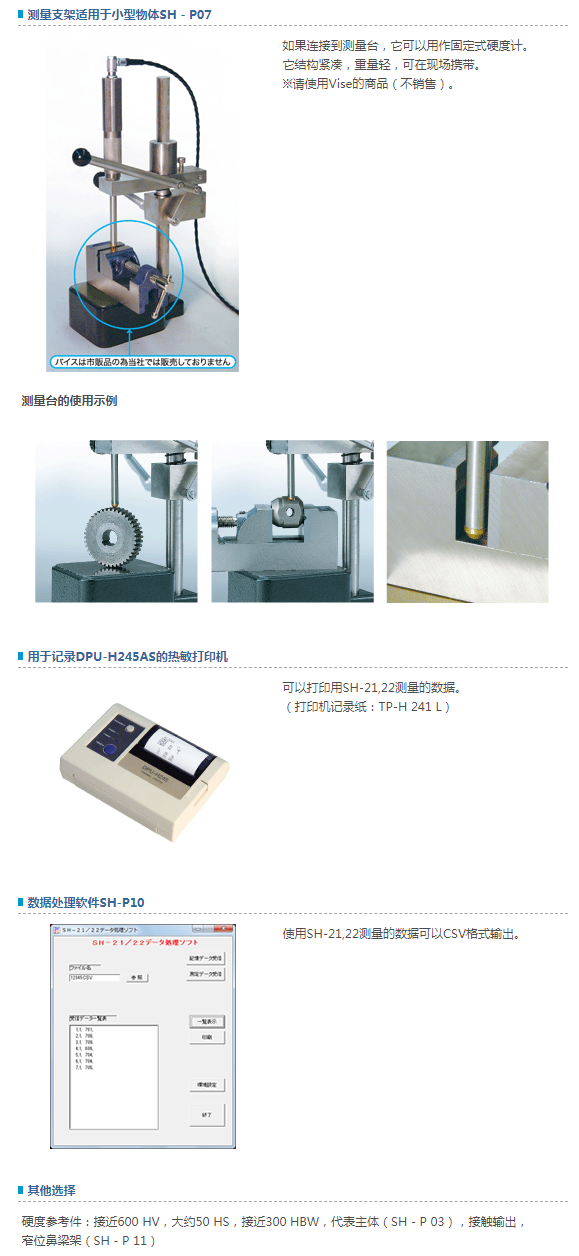

 选配附件   Optional accessories
