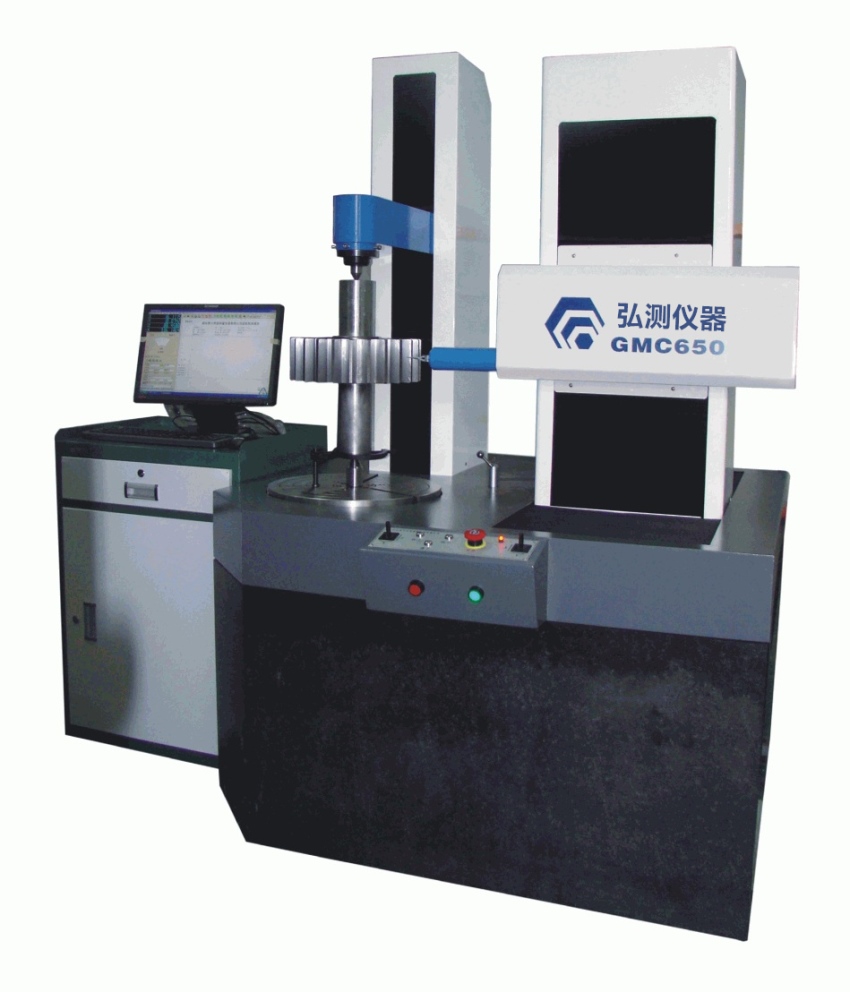

GMC650型 齿轮测量中心
产品简介 Product introduction
齿轮测量中心器材就是可以测量各种形状的直齿圆柱齿轮，斜齿圆柱齿轮的器材。测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具。还可以测量蜗轮、蜗杆直齿锥齿轮、斜齿锥齿轮、凸轮等工件。可广泛应用于汽车、机床工具、仪器仪表、航空、航天、国防工业等科研部门及工厂计量室。
本测量中心是集天然花岗岩基座，高精度气浮主轴，封闭式气浮立柱，空气过滤系统结合高精度的密珠直线运动结构的导轨，DDR精密电机驱动，数字式测微测量传感测头，高精度光栅，全闭环数字控制，全新设计的Windows平台的齿轮测量误差评值软件等新技术于一身的高性能齿轮量仪。
本机以国际通用的四轴齿轮测量技术，满足齿轮厂商检测的需求，本系统采用全自动测量循环，将高速度、高精度完美结合，操作简单，便捷。 主要用于渐开线圆柱齿轮、渐开线齿轮滚刀、渐开线插齿刀、渐开线剃齿刀、齿轮刀具（滚刀，剃齿刀，插齿刀等）的测量，并可根据用户的需求，进行功能的扩展。具有高精度、自动、快速、全面检测等特点，是符合齿轮量仪发展方向的新一代齿轮精密量仪。
应用范围 Applications
本机主要用于测量各种形状的直齿圆柱齿轮，斜齿圆柱齿轮；可选配置可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具；可选配置还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件。广泛应用于汽车、机床工具、仪器仪表、科研部门及工厂计量室。
性能特点 Performance characteristics
1、本测量中心将电子展成与坐标测量相融合的原理，将高精度测量系统与数控技术、计算机信息处理技术相结合，实现齿轮多个项目的数控测量；
2、测量中心采用高精度的导轨与传动系统，高精度回转台，确保仪器本身的精度与稳定性；
3、采用CNC控制技术，对机械系统进行控制，构成一个四坐标圆柱坐标系的测量机，实现r(极径Y)，θ（极角），切向（X），Z向轴的运动与数据采集；
4、实现数字化全自动测量路径规划，按设定的齿轮参数进行多轴CNC联动；同时对测头（传感器）实施采样，进行数据合成，实现数控全自动测量；
5、最后并对齿轮的各参数进行分析与评价。
■ 测量系统
1） 采用高精度回转工作台，采用高精度机械导轨，保证机械运动的精度；
2） 采用高精度光栅信号作为测量基准同时作为CNC数控系统的位置反馈信号，将所有的光栅信号，放大，倍频，辨相，计数与数据采集等处理，在驱动程序的控制下，按设定的步长，进行同步实时采样；
3） 这样，转台（θ），X，Y，Z向坐标构成一个柱坐标系统，对各种回转工件进行测量。
■ 测头系统
1） 采用瑞士TESA公司高精度测头。
2） 通过高精度数据采集接口，主计算机对测头模拟信号采样，同时对θ，X，Y，Z采样，通过数据合成得到精确的工件测量空间数据。
3） 通过数据处理，实现对齿轮的各个测量项目进行数据处理，分析与评价。
■ 控制系统
1） CNC控制系统采用开放式控制系统，它采用32位CPU高速全闭环运动控制；
2） 多种运动控制模式，点-点，速度，线性与圆弧插补，电子齿轮模式,电子凸轮模式等；
3） 现代PID运动控制，速度前馈，加速度前馈，积分限位，低通滤波；
4） 该CNC多轴运动控制器，对每个轴的运动实现轨迹的控制。再通过伺服放大器，对伺服电机实行速度控制。
5） 运动控制器还能实现多轴的联动，控制测量进给运动的轨迹，完成渐开线测量轨迹的电子展成。同时通过各测量系统对光栅信号进行采样。这些测量信号作为数控的位置输入，构成一个速度内环与位置外环的完整的控制系统。
6） 采用交流伺服电机与伺服放大器，确保运动控制精度与平稳性。
技术指标 Technical indicators
1、仪器精度：
1.1、测量渐开线齿形时：示值误差不大于0.002mm；
1.2、测量渐开线齿形时：±1°示值变动性不大于0.001mm；
1.3、测量螺旋线齿向时：示值误差不大于0.0025mm；
1.4、测量螺旋线齿向时：示值变动性不大于0.001mm；
1.5、测量齿距累积误差时：示值误差不大于0.002mm；
1.6、测头：TESA 分辨率0.0001mm(瑞士)；
1.7、直线轴光栅尺：分辨0.0001mm(奥地利RSF)；
1.8、圆光栅尺：分辨0.0001mm(英国雷尼绍)：
2、测量范围：
2.1、模数可测齿轮最大重量：300kg；
2.2、可测齿轮模数范围：0.5～20mm；
2.3、可测齿轮最大外圆直径：650mm；
2.4、上下顶尖距离：20～700mm；
2.5、可测螺旋角范围：0°～90°；
2.6、工件最大外径：Φ450mm
2.7、最大承重：200 Kg
3、环境要求：
3.1、温度范围：23±5℃；
3.2、湿度范围：25%～85% RH。(无结露)；
3.3、电源要求：220V±10V 50Hz±5Hz良好地线，无明显震源；
