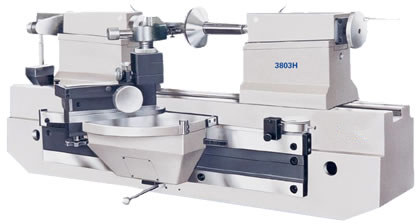

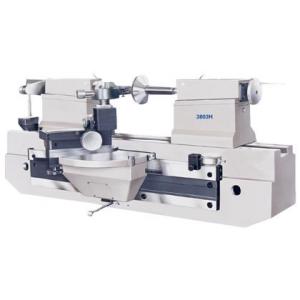

3803H型 卧式滚刀测量仪
产品简介 Product introduction
本仪器主要用于检查齿轮滚刀、蜗轮滚刀及花键滚刀的齿形误差、刀齿前面的径向性误差、刀齿前面对内孔轴线的平行度误差、容屑槽的导程误 差、容屑槽的相邻周节差及最大累积误差、轴台的径向圆跳动及端面圆跳动误差。
性能特点 Performance characteristics
● 本仪器特别适用于齿轮生产厂测量刃磨的滚刀刃磨精度，以控制滚齿加工质量。
● 也适于工具厂在生产滚刀时对滚刀齿形等单项精度的测量。
● 与我厂生产的3802型滚刀螺旋线测量仪配套可完成齿轮滚刀的全部主要精度的测量。
技术指标 Technical indicators
1、可测滚刀模数：1～10mm；
2、可测滚刀最大直径：200mm；
3、左右顶尖距：0～500mm；
4、仪器净重：260kg；
5、仪器毛重：370kg；
6、包装外形尺寸：1500mm×600mm×700mm；
标准配置 Standard configuration1、测量主机
2、小型扭簧比较仪
3、百分表
4、左右顶尖
5、标准锥轴
6、带动器及卡箍
7、平行板
8、测头
