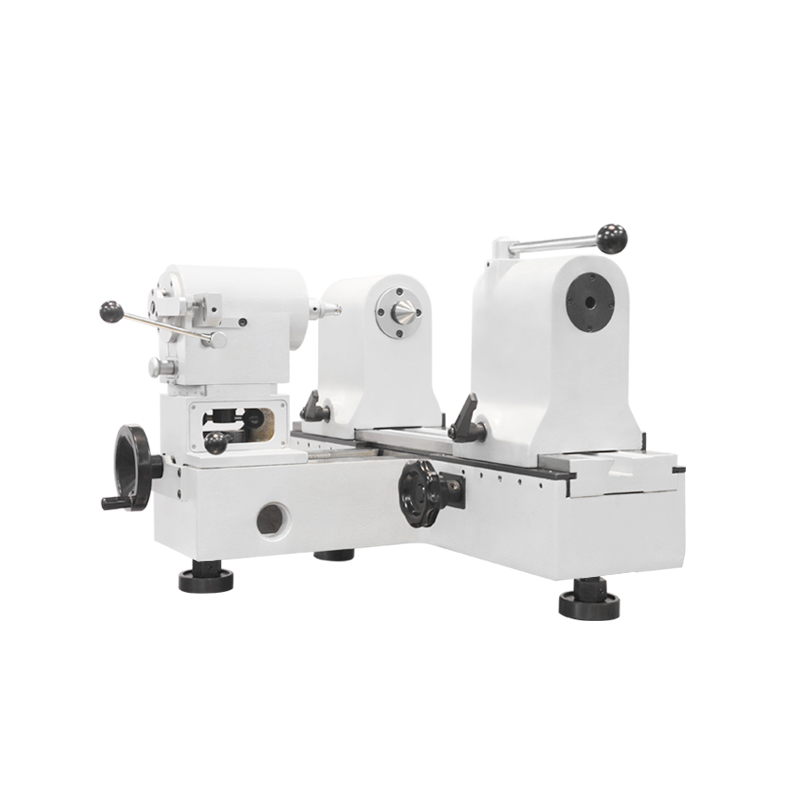

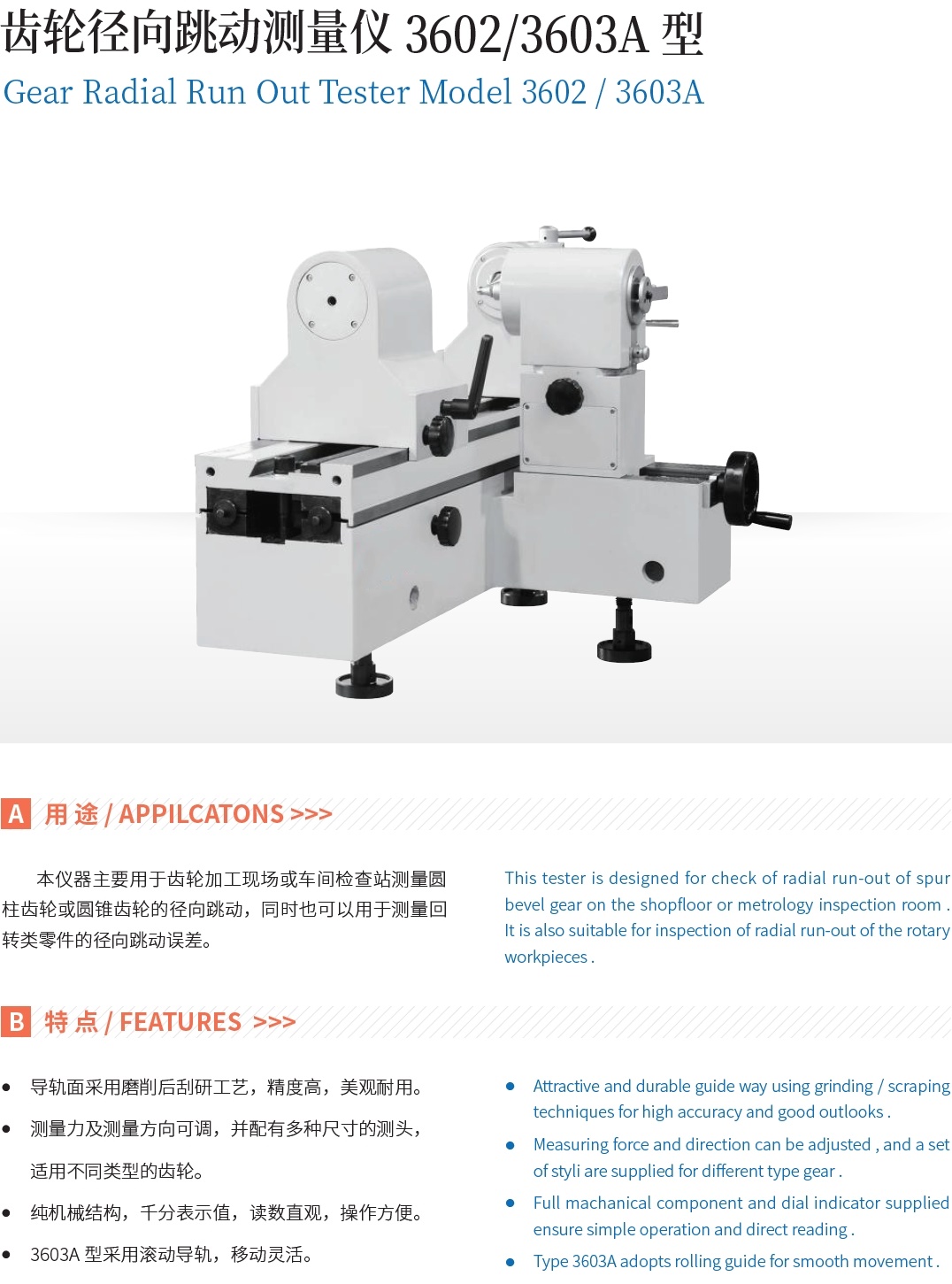

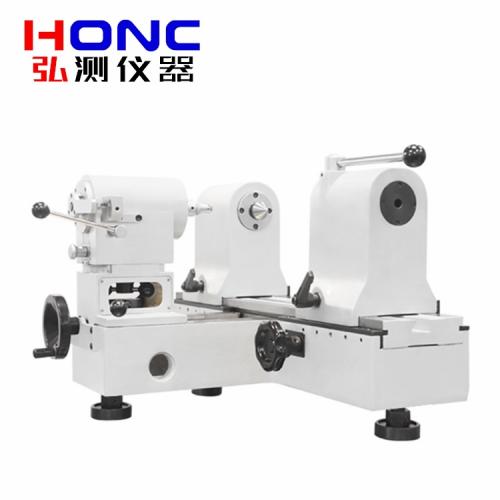

3602、3603A型 齿轮径向跳动测量仪
产品简介 Product introduction
本仪器主要用于齿轮加工现场或车间检查站测量圆柱齿轮或圆锥齿轮的径向跳动，同时也可以用于测量回转类零件的径向跳动误差。
性能特点 Performance characteristics
● 导轨面采用磨削后刮研工艺，精度高，美观耐用。
● 测量力及测量方向可调，并配有多种尺寸的测头，适应不同类型的齿轮。
● 纯机械结构，千分表示值，读数直观，操作方便。
● 3603A型采用滚动导轨，移动灵活。

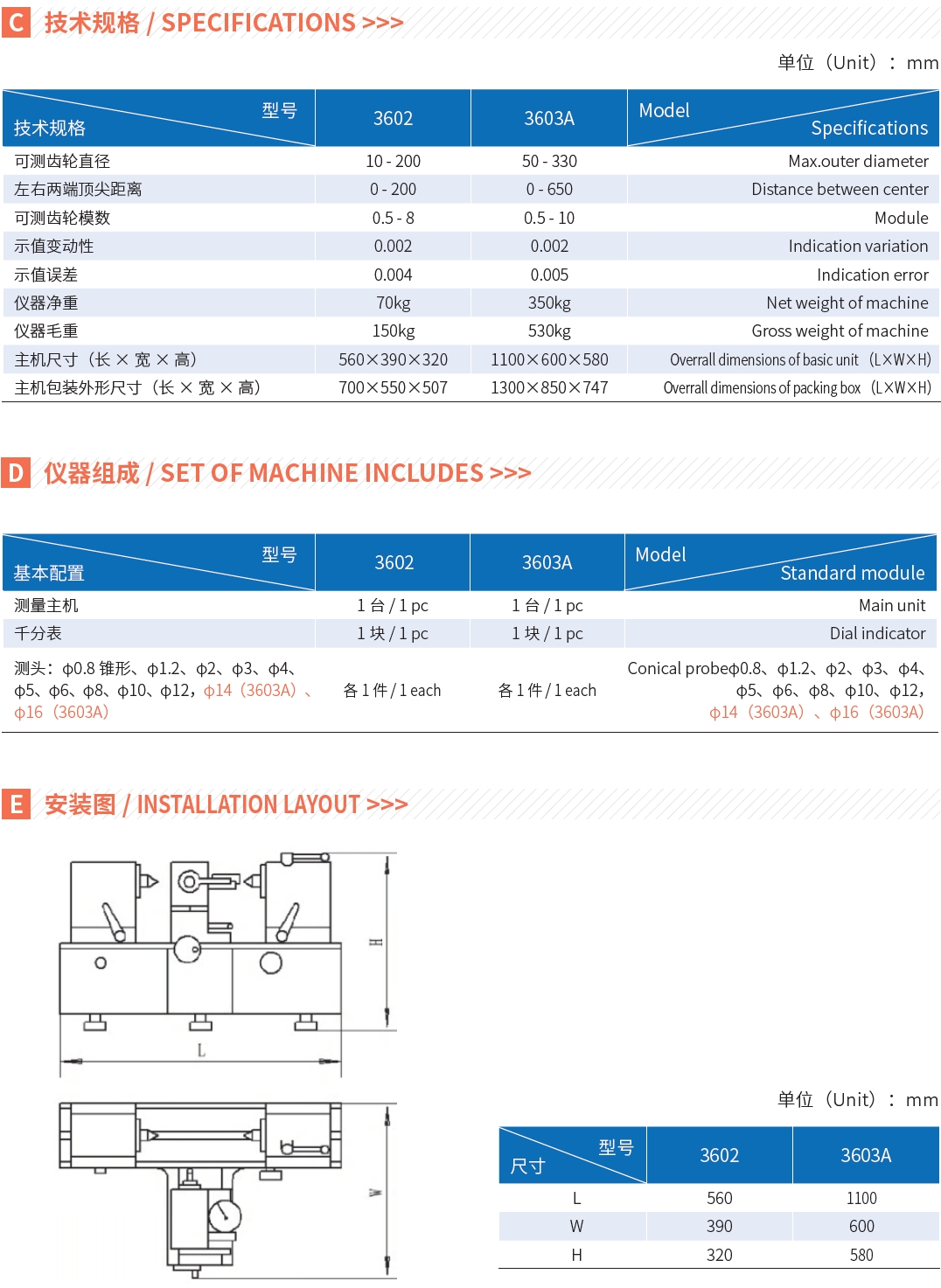

技术指标 Technical indicators
型号
3602
3603A
可测齿轮直径 10-200mm
50-300mm
左右两端顶尖距离 0-200mm
0-650mm
可测齿轮模数 0.5-8mm
0.5-10mm
示值变动性 0.002mm 0.002mm 示值误差 0.004mm 0.005mm 仪器净重 70kg
350kg
仪器毛重 150kg
530kg
主机外形尺寸(长×宽×高) 560mm×390mm×320mm
1100mm×600mm×580mm
包装外形尺寸(长×宽×高) 700mm×550mm×507mm
1300mm×770mm×747mm
标准配置 Standard configuration
1、仪器主机；
2、千分表；
3、测头；

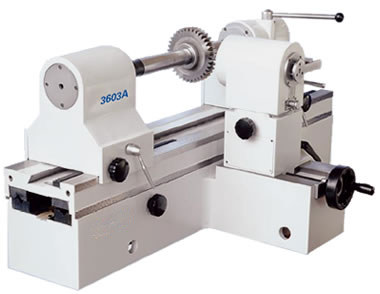

3603A测量标准齿轮
3602测量工件
