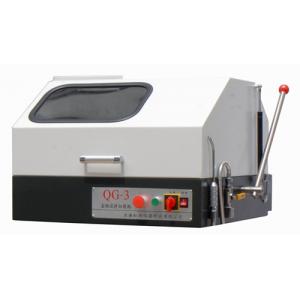

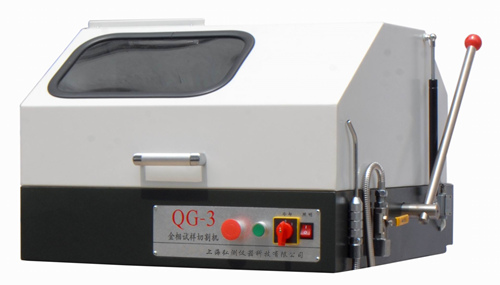

QG-3型 金相试样切割机（台式、85mm）
产品简介 Product introduction
QG-3型 立式金相试样切割机（台式），此机的工作台面基本采用了不锈钢材料，装夹的夹具也采用了进口技术制造。它在切割方面完全可以替代Q-3型切割机的要求，并且在性能、安全系数、以及使用的方便灵活程度上远胜于Q-3型。它在噪音方面也轻了许多，因而更适合用于实验室内操作使用。
QG-3型 立式金相试样切割机（台式）可切割一般金相、岩相试样材料，机内设有冷却装置，正切割时可通入配置好的冷却液来带走切割时所产生的热量，避免试样过热而烧伤组织，该机采用了人性化设计，运用了人机工程学原理，最大特点：噪音低，操作方便，使用安全，是实验室制样必备设备之一。
本机可适用于金相、岩相试样材料的切割，采用低噪音防水电机，为保证能在安全状态下切取试样，本机采用全封闭双罩壳结构和快速夹紧装置，并附有冷却水箱（环保型），可使配置好的冷却液循环使用，可延长使用寿命和操作保养等方便，该机的内壳罩、钳口和共走台面等主要零部件采用不锈钢材料制成，是切割试样的设备。
工作原理 Working principle
QG-3型 立式金相试样切割机（台式），砂轮主轴在砂轮架轴承座里，电动机连接三角皮轮的传动而获得有效转速，主轮的摆动被切割的样件处在有效的位置，摇臂的摆动完成切割动作，工作台面上的快速夹紧装置，压杆可前后移动，使用方便，夹紧装置可自由拆卸、清洗，工作区域采用全封闭式结构，并有透明防护罩，供切割时观察。配有冷却水箱专供储存冷却液,切忌使用自来水作为冷却液。
对岩石、陶瓷等试样的切割，必须使用金刚石砂轮片才可切割(金刚石砂轮片需特殊订货)。
性能特点 Performance characteristics
■ 塑钢壳体，超大防震视
■ 超大切割室，简易切割方式
■ 手动切割方式
■ 按键式控制系统，手动控制切割速度
■ 封闭式切割，开机保护功能
■ 双通道冷却系统，避免试样块烧
■ 主机、冷却系统一体式
技术指标 Technical indicators
切割室外壳
塑钢
最大切割直径
85mm 有效进刀深度
100mm
进刀深度跟踪
手动
切割片规格
（250-300）X（1.5-2）X32mm
切割方式
手动
送给方式
手动控制
切割速度
手动控制
复位方式
手动
冷却系统
内置循环水冷系统；自动（水冷2通道）
水箱容量
60L
主轴转速
2800r/min
电机功率
3.0KW
机台形式
落地式（立地一体式）
加持台形式 固定式 外形尺寸
730mmX700mmX540mm
电源
380V/50HZ
重量
130KG
标准配置 Standard configuration
1、主机 1套
2、砂轮片 1片
3、水管 1根
4、水箱 1只
5、把手 2只
6、随机文件 1份
选配附件 Optional accessories
A、普通型金相切割片：适合切割普通钢铁，铸铁及淬火钢等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
该系列产品切割硬度分为：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
产品名称
磨料
规格/mm
备注
金相切割片A系列
Al2O3
230*0.8-1.5*25-32
适应切割：普通钢铁材料、碳素钢、合金钢、铸铁件、未淬火钢等黑色金属材料。
250*1.2-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.5-3.0*25-32
450*2.8-3.2*25-32
500*3.0-3.5*32
B、精致型金相切割片：适合切割高碳钢、高速钢及大直径高硬度淬火钢等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
该系列产品切割硬度分为：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片B系列
Al2O3
230*0.8-1.5*25-32
适应切割：高碳钢、合金钢、高速钢、淬火钢及易热材料等黑色金属。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
C、专用型金相切割片：适合切割铜材、铝合金、非铁金属及非金属材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
该系列产品切割硬度分为：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片C系列
SiC
230*0.8-1.5*25-32
切割非铁金属材料（铜 铝 锌 钨 钼 钛 铸铝 钨钼合金 硬质合金等）及非金属脆性材料（玻璃 陶瓷 岩石）。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
