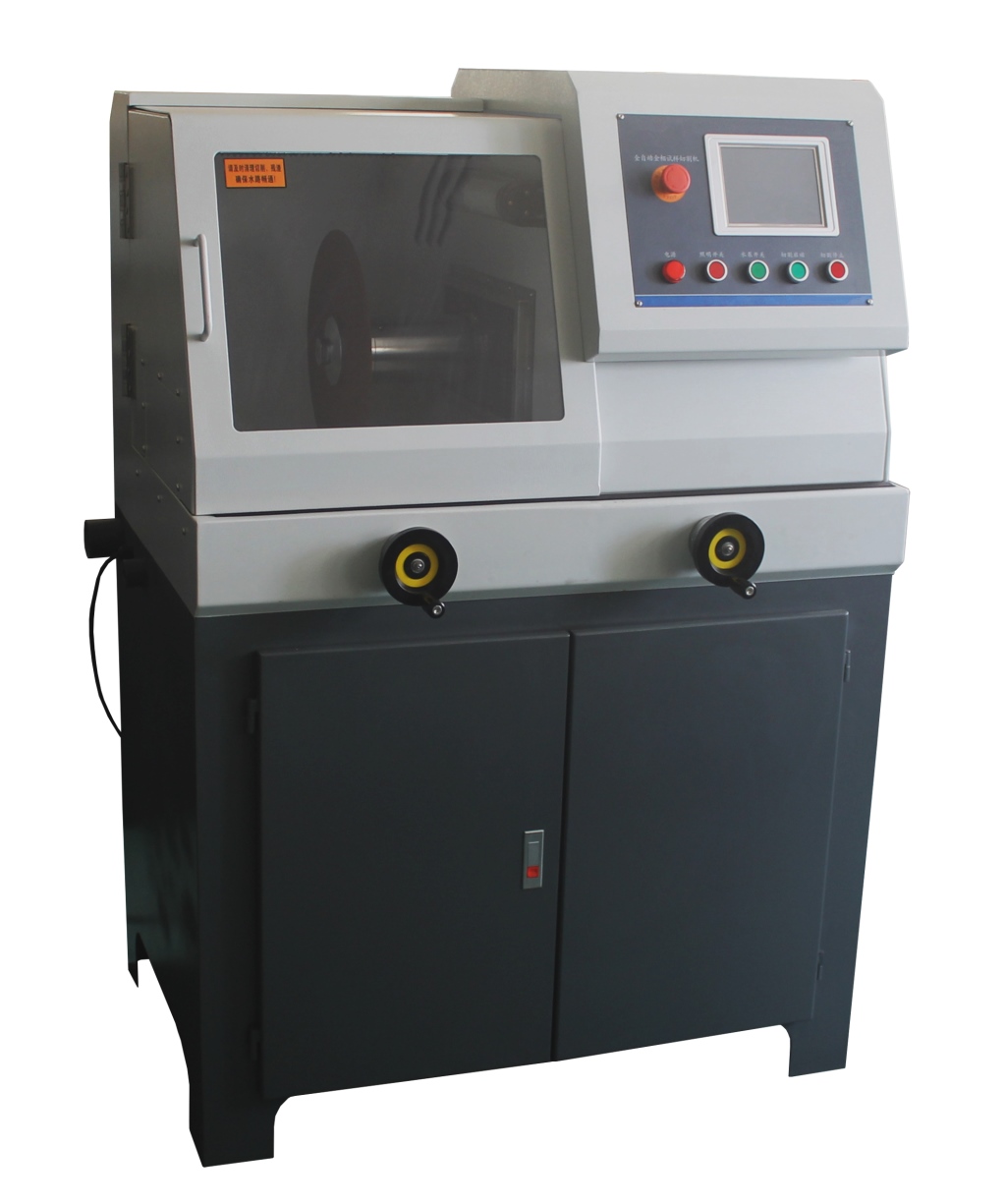

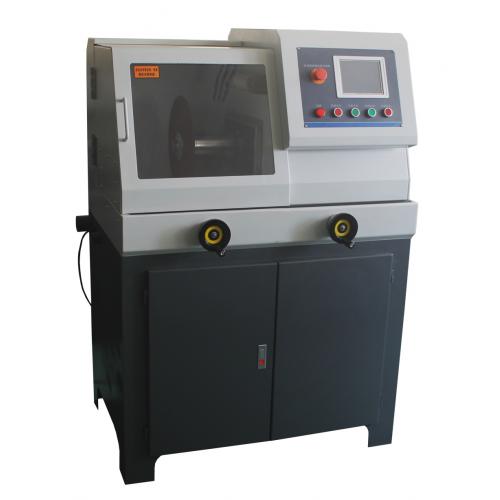

HonCUT-350ZA型 智能型全自动金相试样切割机（100mm）

 产品简介   Product introduction

---

HonCUT-350ZA型 智能型全自动金相试样切割机，是由液晶触摸屏控制，通过切割砂轮片和强大冷却系统对试样进行切割，可防止试样的过程中过热而烧坏组织，本机具有自由设定切割速度，可对不同直径的材料进行切割设定。从而提高了切割工件效率，该机可分手动和自动切割模式。

HonCUT-350ZA型 智能型全自动金相试样切割机，是为满足精确定位切割，多重定位切割而设计的一款立地一体式精密自动金相切割机；采用不锈钢双层可移动工作台，带刻度标尺。分体式双平台双虎钳快速推进设计，利于各种不规则工件的加持。本手自一体全自动金相切割机采用先进的单片机－PLC自动控制，实现全自动切割；震动（进刀－退刀－进刀）切割模式，使样品切割部位充分冷却，保证切割的样品不再被烧伤；内置9种切割模式。根据样品材料的软、硬程度，对于九种对应的切割参数，这些参数可修改、保存；适用于各种材料不同直径的精密取样。

本全自动金相试样切割机是集手动方式和自动方式于一体的切割机；具备X轴移动工作台，进行自动/手动Y轴方向连续的切割功能；该设备可以用于各种形状、尺寸和材料的样品切割。其切割能力可以满足生产检验和实验室日常检测切割样品之用。

本机还可以切割不同的试样而对切割速度进行设定，从而提高啦切割试样的质量，该机分手动切割和自动切割，大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相实验必备的制样设备之一。

金相切割机主要用于金相试样的取样，若取样不当，则达不到检验目的，因而选择适合的切割机，对取样工作非常重要。对金相切割机的选型一般以被取样材料的规格大小为参考，如小工件可以选用小切割直径的金相切割机，相对较大的工件可以选用切割范围较大的切割机。根据被取样材质的不同，选配不同的切割片，以便达到理想的取样目的。

 性能特点   Performance characteristics

---

1、主机采用全塑钢机身；

2、超大切割室；

3、手动/自动双重切割方式；

4、屏显式控制系统，直接选择切割速度；

5、自动四通道冷却系统，避免试样块烧；

6、采用先进的单片机－PLC自动控制，实现全自动切割；

7、震动（进刀－退刀－进刀）切割模式，使样品切割部位充分冷却，保证切割的样品不再被烧伤；

8、封闭式切割，开机保护功能，使用安全；亦可以手轮摇动，使用轻便；

9、取样结束切割刀自动复位功能；

10、内置9种切割模式。根据样品材料的软、硬程度，对于九种对应的切割参数，这些参数可修改、保存；

11、主机、冷却系统一体式；

12、自动工作状态时，自动进刀、退刀，进刀、退刀速度可设置；

13、可完全手动操作，不受自动方式影响；

14、专用循环冷却系统，可配备专用金相切割冷却液使用；

15、机身内置高亮度防水照明系统，有效辅助切割；

16、超大透明视窗，可随时观察切割动态过程；

17、机身内置三重过滤系统，有效过滤切割过程带来的铁屑；

18、工作台可根据用户要求定制（超大工作台，双边移动等）；

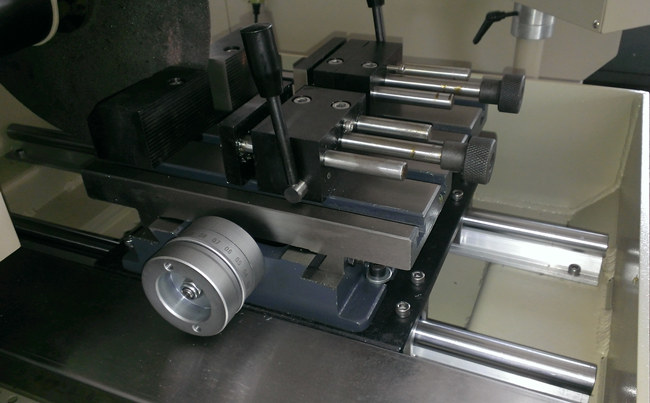

19、双边快速夹紧机构，装卡试样方便；

20、钳口和工作台面等主要零部件均采用不锈材料制成，使用寿命长；

21、急停，空气开关为操作者提供保护；

22、采用全封闭结构，透明防护罩，增加观察视野，横向移门方式，简单轻松，不占用空间；

23、主电机通过变频器进行驱动，具备从500RPM到3000PRM的转速调整范围，并且转速稳定不会因负载改变，满足了各种不同材料的切割需要；

24、采用带有磁性系统的过滤水箱，循环水通过磁性系统时，切割时产生的金属切割碎屑被磁性系统吸出并排除出去，提高样品切割的效果和循环水的利用次数，并且避免堵塞实验室的排水系统；

 技术指标   Technical indicators

---

1、切割室外壳：塑钢；

2、最大切割直径：100mm（圆棒）；或配专用夹具最大可切：长200x宽240x高80mm的长方体；

3、有效切割行程：200mm*45mm（Y轴*X轴）；

4、进刀深度跟踪：液晶数字显示；

5、切割片规格：350 X 2.5 X 32mm；

6、切割方式：全自动/手动；

7、送给方式：自动推进（速度可调）/手动推进；

8、显示方式：液晶屏显动态显示切割指标和切割过程；

9、切割速度：自动控制（0.01-3mm/s；速度任意可调，不分档）/手动控制；

10、复位方式：自动/手动；

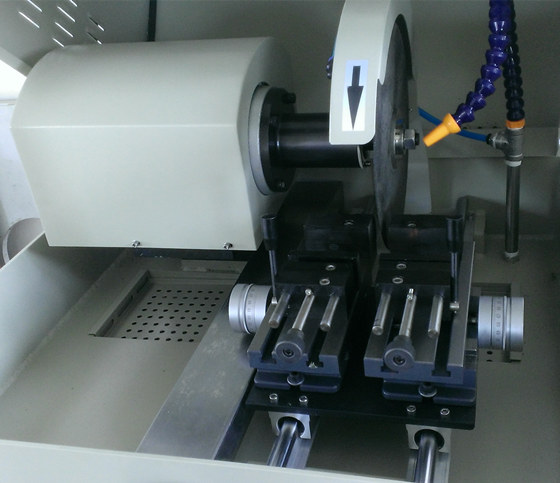

11、冷却系统：内置循环水冷系统；自动（水冷4通道，1通道冷却水枪）；

12、水箱容量：80L；

13、主轴转速：500-3000r/min；

14、在线调速：自动工作状态时，自动进刀、退刀，进刀、退刀速度可设置；；

15、电机功率：4.0KW；

16、机台形式：落地式（立地一体式）；

17、照明系统：高亮度防水双LED照明（内置，高度任意调节）；

18、过滤系统：三重过滤装置（内置）；

19、切割夹具：双边快速夹紧机构（快速推拉式），钳口高度60mm；

20、紧急制动装置：急停开关；

21、切割台尺寸：285mmX240mm；

22、工作台夹持最大长度：120mm；

23、外形尺寸：1050mmX800mmX1480mm；

24、电源：380V/50HZ；

25、重量：300KG

 标准配置   Standard configuration

---

1、主机  1套

2、砂轮片  1片

3、水管  1根

4、电源线  1只

5、把手  1只

6、冷却系统  1套

7、快速夹具  1套

8、随机文件  1份

 选配附件   Optional accessories

---

A、普通型金相切割片：适合切割普通钢铁，铸铁及淬火钢等，硬度HRC30-65；

A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;

该系列产品切割硬度分为：A1 HRC≤45、A2HRC45-55、A3 HRC≥55

产品名称	磨料	规格/mm	备注
金相切割片A系列	Al2O3	230*0.8-1.5*25-32	适应切割：普通钢铁材料、碳素钢、合金钢、铸铁件、未淬火钢等黑色金属材料。
		250*1.2-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.5-3.0*25-32
		450*2.8-3.2*25-32
		500*3.0-3.5*32



B、精致型金相切割片：适合切割高碳钢、高速钢及大直径高硬度淬火钢等，硬度HRC30-70；

B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;

该系列产品切割硬度分为：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55

产品名称	磨料	规格/mm	备 注
金相切割片B系列	Al2O3	230*0.8-1.5*25-32	适应切割：高碳钢、合金钢、高速钢、淬火钢及易热材料等黑色金属。
		250*1.0-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.6-3.0*25-32
		450*2.8-3.5*25-32
		500*3.0-4.0*32



C、专用型金相切割片：适合切割铜材、铝合金、非铁金属及非金属材料等；

C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;

该系列产品切割硬度分为：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55

产品名称	磨料	规格/mm	备 注
金相切割片C系列	SiC	230*0.8-1.5*25-32	切割非铁金属材料（铜 铝 锌 钨 钼 钛 铸铝 钨钼合金 硬质合金等）及非金属脆性材料（玻璃 陶瓷 岩石）。
		250*1.0-2.0*25-32
		300*1.5-2.0*25-32
		350*2.0-3.0*25-32
		400*2.6-3.0*25-32
		450*2.8-3.5*25-32
		500*3.0-4.0*32



D、高档型金相切割片：适合切割高硬度黑色金属材料，硬度计HRC30-70；

D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;

该系列产品切割硬度分为：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
