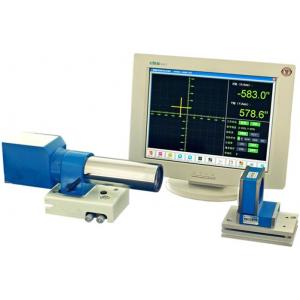

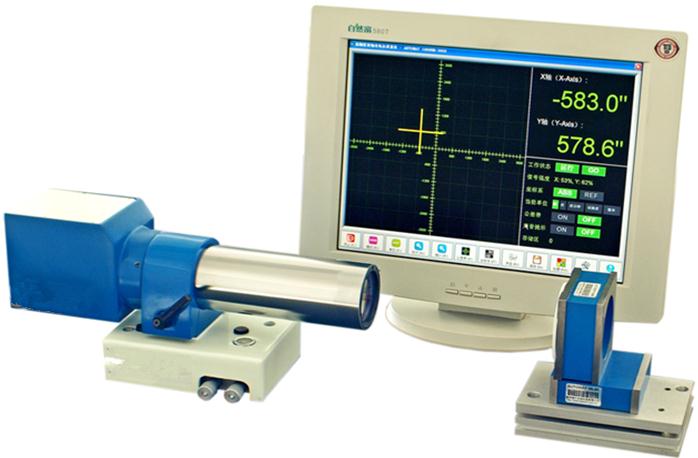

HC1000型 高精度双轴电子光电自准直仪



 产品简介   Product introduction

---

HC1000型 高精度双轴光电自准直仪采用光学自准直原理设计，结合半导体发光元件及线扫描CCD成像技术，通过内部嵌入式处理器进行高速实时信号处理，可同时对大范围二维角度独立进行精密测量；全系列准直仪产品均采用了电子目镜技术，去除了传统目镜瞄准结构，找准直观且方便，配合专用激光找准附件，可进行长达25米的测量距离。

本机结合了我公司电子目镜技术、高分辨率图像传感技术和高速嵌入式数字图像处理技术，可同时对两个方向的角度进行测量，提供0.2角秒的测量精度和1KHz的动态频响。

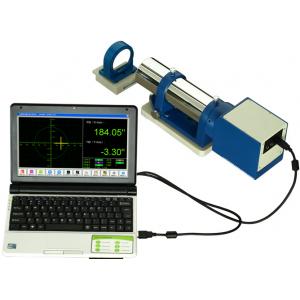

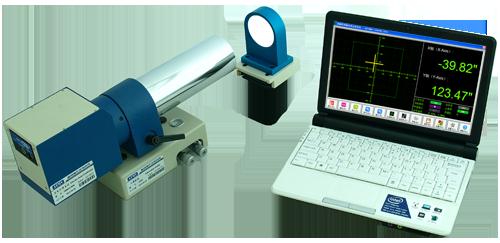

本机由高精度电子读数头、物镜管、可调底座、反光镜、显示控制器（或PC机）、激光快速找准器等构成。运行于显示控制器的测量软件可显示大视野的电子目镜及测量数据，并可将数据保存为Excel兼容格式；激光快速找准器用于快速找准和调整，采用LVDS接口的型号可提供高速测量的同时，电缆连接长度可达到30米。
      用户可通过选配其它测量配附件及测量软件完成动态测量应用，包括对角度、直线度、垂直度、平行度、平面度、同轴度等的高精度测量。是精密机械制造、光学加工、航空航天、计量实验室理想的角度测量仪器。

本机采用模块化设计，由高精度光电读数头、准直光管和显示控制单元组成；根据接口的不同，系列产品可分为两大类，一类是USB 2.0高速总线接口，符合即插即用规范，兼顾了便携性和测量精度，非常适合于现场检测；另一类则通过专用PCI插卡和计算机连接，适合于抗干扰要求较高的工业现场和实验室使用，可以适配长为30米的通讯线缆。

每一台出厂的HC1000型 高精度双轴光电自准直仪均经过独立的装配和调校，校准参数保存于光电读数头内，以保证每一个产品的质量和精度，通过选配相应的机械、光学附件及应用测量软件模块，本机可广泛地用于工业生产、装配、质量检测、计量、科研等各种测量领域。

本系列光电自准直仪在参照主流产品的基础上，结合新的技术，基于自主创新理念所设计的新一代光机电一体化产品，拥有完全的自主知识产权。产品采用模块化设计思路和统一的人机操作界面，多样化的配附件系统和应用软件模块可为用户提供针对不同应用场合的光电测量系统解决方案。

本系列光电自准直仪是一个完善的产品线系列，根据测量精度、测量范围以及目标用户群，分支有五个子系列产品，可覆盖各类机械和光学行业应用。

本系列的标准产品均采用了大功率LED光源模块，LED具有发光效率高和发热量小的一系列优点；部分产品也可以选配全光谱光纤光源，结合高度集成的探测器单元和全数字信号处理技术，系列产品可工作于小至5mm×5mm的反射工作面或最低4%反射率的工作面。

本系列产品线中的AM系列、FM(-I)系列均标准配置了便携嵌入式显示控制器， 其余的系列产品则提供运行于Windows环境下标准测量软件包。嵌入式显示控制器采用LVDS工业高速数据总线接口设计和彩色液晶触摸屏设计，具有更高的稳定性和现场适应性。我司也可为用户提供用于特定应用场合的定制显示控制系统的集成服务。

 应用范围   Applications

---

本机适合于要求更高测量精度的应用场合，如航空航天、高精度光学系统装配等，同时也是各省市计量机构、高等院校和科研院所作为基准角度参考器具的理想选择。



 应用领域   Application fields

---

1、实验室基准角度器具;

2、精密旋转台检测;

3、航空航天;

4、光学产品装配及调整;

5、精密机械安装定位;

6、计量机构;

7、机械产品直线度、平面度、垂直度、平行度等精度保障;

8、物理及光学实验室;

9、光学及机械结构稳定性或振动测试；



 工作原理   Working principle

---

自准直仪是一种用于检测平面反射镜微小角度变化的光学测量仪器，从功能上理解，自准直仪是将准直仪（或平行光管）和准直望远镜结合为一体的一台仪器。自准直仪通常由光源、分划板、分光镜、物镜以及望远接收部分构成（参见以上示意图），光学自准直仪的望远接收部分由分划板和目镜组成，通过人眼观测并结合机械测微装置完成测量，光电自准直仪的望远接收部分则由光电传感器完成接收和测量。

光源将位于物镜焦平面（物镜焦距= f）的分划板投射至无穷远（准直光出射），经过平面反射镜返回的准直光经物镜后再次成像于同样位于物镜焦平面（共焦系统）的光电传感器的探测面上，当反射镜发生了α角度的偏转后，返回的分划板在光电传感器上的像会产生ΔS的位移（见上图），通过精确测量出ΔS值，即可准确计算出平面反射镜的偏转角度（见以上公式）。

 性能特点   Performance characteristics

---

●  X/Y双轴同时检测，无关联性；

●  无盲区；

●  1KHz频响；

●  0.2角秒中心测角精度；

●  大视野电子目镜技术，找准迅速；

●  科学级高分辨率线扫描CCD成像技术；

●  高达上万小时寿命的半导体发光组件；

●  自动测量软件及多种配附件系统；

●  全数字信号处理；

●  即插即用USB接口；

●  选配的各种专用测量软件模块；

●  机械工业质量保障（直线度、平面度、平行度、垂直度、 旋转不确定度等检测）；

●  安装、定位角度测量；

●  高精度光学角度测量（棱镜、平晶、反射镜角度及平行度检测等）；

●  二维旋转精度测量；

●  在线角度测量及监测；



软件功能：

■  数据格式兼容Excel软件;

■  直线度测量软件;

■  平面度测量软件;

■  垂直度、平行度测量软件;

■  转台测量分析软件;

■  定制测量软件;

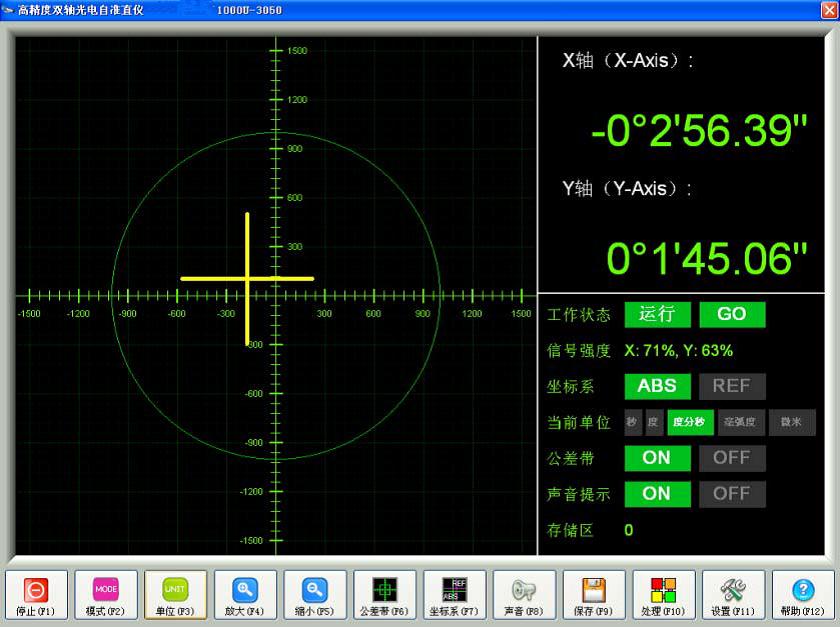

两种显示模式和多种显示单位



 技术指标   Technical indicators

---

参数		HC1000UH-3050	HC1000LH-3050	HC1000U-3050
物镜焦距		300mm
物镜口径		50mm (NA. = 90%)
光源		大功率半导体发光组件（中心波长λ= 630nm）
探测器		两个科研级高分辨率探测器
找准方式		软件显示的电子目镜，可选配激光快速找准附件
读数视场		2400″（arc sec. 角秒）	2400″（arc sec. 角秒）	3000″（arc sec. 角秒）
测量距离		最大10米	最大10米	最大25米
测量范围     （与测     量距离     有关）	全量程	±1000″ (arc   sec. 角秒)	±0.5″ (arc   sec. 角秒)	±1000″ (arc   sec. 角秒)
	上至2米	±1000″ (arc   sec. 角秒)	0.05″ (arc   sec. 角秒)	±1000″ (arc   sec. 角秒)
	上至5米	±500″ (arc   sec. 角秒)	±500″ (arc   sec. 角秒)	±500″ (arc   sec. 角秒)
	上至10米	±100″ (arc sec.   角秒)	——	±100″ (arc   sec. 角秒)
	上至15米	——	——	±50″ (arc   sec. 角秒)
测量精度	中心100"	±0.2″ (arc   sec. 角秒)	±0.2″ (arc   sec. 角秒)	±0.3″ (arc   sec. 角秒)
	全量程	±0.5″ (arc   sec. 角秒)	±0.5″ (arc   sec. 角秒)	±1″ (arc   sec. 角秒)
重复性		0.1″ (arc   sec. 角秒)	0.1″ (arc   sec. 角秒)	0.2″ (arc   sec. 角秒)
分辨率		0.05″ (arc   sec. 角秒)	0.05″ (arc   sec. 角秒)	0.1″ (arc   sec. 角秒)
外形尺寸（不含底座）		360mm(L)×86mm(W)×105mm(H)
重量（不含底座）		4.8 KG
测量频响		1000Hz TYP.		25Hz TYP.
接口类型		USB 2.0   High-Speed总线规范	RS-644高速工业总线接口，PCIV2.3	USB 2.0   High-Speed总线规范



 标准配置   Standard configuration

---

● 标准反光镜                                       ● 反光镜磁性底座

● 二维可调底座                                    ● 数据线

● 电源适配器                                       ● 标准测量软件

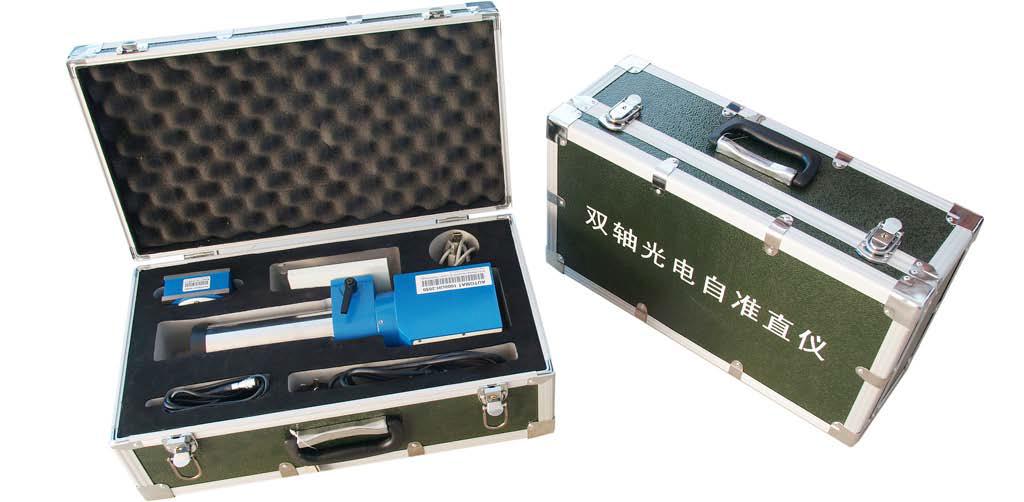

● 直线度测量软件包                              ● 专用仪器箱

 选配附件   Optional accessories

---

● 笔记本电脑                               ● 二维可调反光镜                            ● 高精度稳定台

● 无线遥控器                               ● 直角转像镜                                  ● 专用三脚架

● 激光快速找准器                         ● 金属多面棱体                               ● 小型旋转工作台

● 可调平台                                  ● 高精度升降台                               ● 角锥棱镜

● 测量桥板                                  ● 多轴倾斜台
