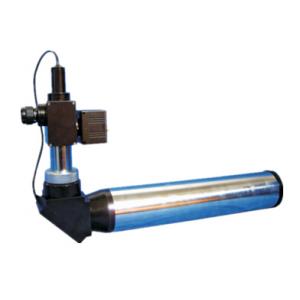

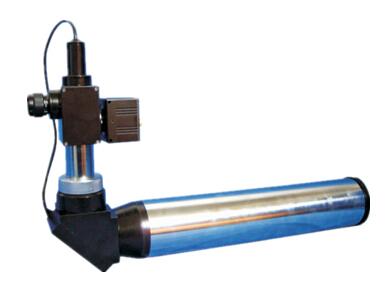

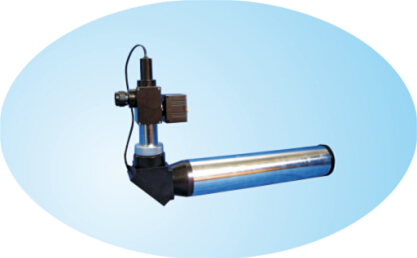

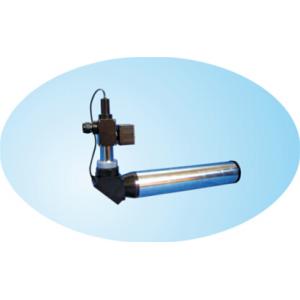

HCSP-600型 视频自准直仪
产品简介 Product introduction
视频自准直仪在利用目镜测量自准像的偏离角度的基础上，同时增加图像处理系统测量，测试软件能够计算图像质心坐标（反射像中心位置坐标），图像质心旋转半径（图像轨迹坐标和轨迹圆心坐标）等参数，测试过程更简便，数据分析全面，测试结果直观准确。
工作原理 Working principle
该仪器是一种应用光学自准直成象测微原理的高精度测角仪器，它利用光学自准直法，把角度量变成线值量，由微型线位移光栅传感器测出线值变化量，间接地把角度变化量测出来。
它广泛用于小角度的精密测量。如：
● 配合多面棱体用来检验各种分度圆（多点分度台、光学分度台、转台、测角仪等）的分度误差；
● 测量导轨的直线度、精密平板的平面度、基面之间的垂直度和平行度、精密轴系的晃动误差等；
● 同时还可以用来测量各种棱镜的角度差和平镜的平行差以及测量检验各种棱镜、平镜与装配基准面之间的角度误差。
因此，该仪器可以在机械制造业、精密仪器制造业、计量室、光学实验室、光学冷加工车间及光学仪器的装配、调整、检验等多方面广泛得到应用。
技术指标 Technical indicators
1、自准直仪
物镜焦距：600mm
入射光瞳直径：Φ60mm
视 场：40′
分辨率：2.4″
分划刻度值：20″±5″
目镜调整量：±5屈光度
2、图像传感器
CMOS摄像机像素数：1280*1024
像素尺寸：5.2μm*5.2μm
3、图像处理系统
图像处理系统由以下部分组成：
计算机：P4 3.0GHz 512M 160G
图像处理软件：产生电子十字分化板图像，能够计算图像质心坐标（反射像中心位置坐标），图像质心旋转半径（图像轨迹坐标和轨迹圆心坐标）等参数。COMS摄像机支持热插拔，需要时切换方便。
4、折转棱镜要求
有效通光口径：Φ60；
光轴平移距离：147mm；
出射光线与入射光线的偏差：≤2″；
分辨率：≤2.4″；
最小焦距：≥1600m；
安装接口轴线与入射光轴位置度：≤0.5mm
标准配置 Standard configuration
1、仪器主机
2、反射镜
3、光源变压器
4、图像传感器
5、随机文件
注意事项 Precautions
1、仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定，做测件与仪器中间不得有抖动的气流，如通风口、暖气片、电烙铁、台灯、人体温度等，应尽量避免其影响。
2、观察表而镀反射膜的反射镜自准像应选择小功率灯泡，观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡，该仪器可使用6v 5w以下的小灯泡。
3、在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差，提高仪器精度。一般取3～5次。
保养维护 Maintenance
1、该仪器系精密光学仪器，应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心，防止碰撞及振动。应保持工作环境的消洁及温度稳定。
2、仪器出厂时各部份均保证了良好的性能，除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。
3、镜头及目镜的外露玻璃部分切忌手摸，应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。
4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖，若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。
