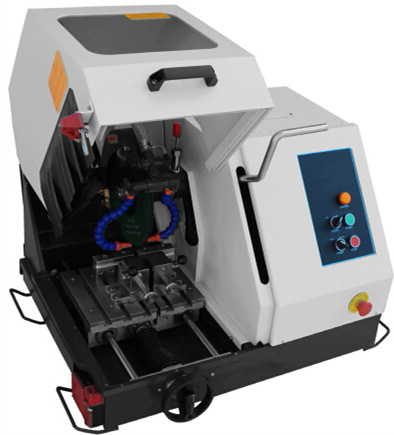

HonCUT-300型 高精度金相试样切割机（100mm）
产品简介 Product introduction
HonCUT-300型 高精度金相试样切割机（100mm），可适用于金相，岩相材料的切割，采用低噪音防水电机，为保证能在安全状态下切取试样，本机采用全封闭双罩壳结构和快速夹紧装置，并付有冷却水箱（环保型），可使配置好的冷却液作循环使用，为延长使用寿命和操作保养等方便。该机的内壳罩，钳口和工作台面等主要零部件均采用不锈钢材料制成，是切割试样的设备。
金相切割机主要用于金相试样的取样，若取样不当，则达不到检验目的，因而选择适合的切割机，对取样工作非常重要。对金相切割机的选型一般以被取样材料的规格大小为参考，如小工件可以选用小切割直径的金相切割机，相对较大的工件可以选用切割范围较大的切割机。根据被取样材质的不同，选配不同的切割片，以便达到理想的取样目的。
金相切割机主要用于金相试样的截取和各种材料的下料、切口等，在冶金、汽车、航空航天等制造业中应用广泛。
应用范围 Applications
● 黑色金属，有色金属；
● 铸件，热处理工件，锻件；
● 半导体，陶瓷（需配金刚石切割片）；
● 其他材料；
性能特点 Performance characteristics
■ 塑钢壳体，超大防震视窗；
■ 超大切割室，简易切割方式；
■ 手动切割方式；
■ 按键式控制系统，手动控制切割速度；
■ 封闭式切割，开机保护功能；
■ 自动双通道冷却系统，避免试样块烧；
■ 主机、冷却系统分离式；
■ 全部使用施耐德电器，低压控制，安全可靠；
■ T型工作台，双快速夹紧夹具，有利于夹持各种异型工件；
■ 优质滚珠丝杠和直线滑轨。工作平台和手动下压两种进给方式；
■ ABB大功率，大扭矩马达满足对大面积及高硬度材料的切割；
■ 日本NSK高精度轴承，保证切割的稳定性；
■ 配有可进行过滤的冷却循环箱，提供充分的冷却，更好地减少的被切割表面的损伤；
■ 4个冷却液喷嘴，随时保证切割过程中的冷却；
■ 防护罩两侧有可供较长样品伸出的开口，充分适应各种工作需求；
■ 紧凑的台式设计更适合实验室使用，基座为铸铝的加重设计，使工作更稳定可靠；
■ 大视野防爆观察窗及配备独立照明系统，采用防腐蚀、阻燃的玻璃增强塑料材料的机罩能更好的降低噪音，并充分保证操作者的安全 ；
■ 不锈钢材料经过防腐处理的的工作台可方便安装各种卡具，4个橡胶底脚，防止将切割时的震动传递到工作台面；
■ 安全设置：紧急停车按钮、过载保护装置、防爆观察窗，刀片防护罩，独立总电源开关，电子门开关，电子刹车等全面安全设施，符合CE标准，可使切割机在意外情况发生时，操作者获得充分的保护；
技术指标 Technical indicators
切割室外壳
塑钢（防护式）
最大切割直径
100mm（棒材）；100x100mm（方形）
有效进刀深度
100mm
进刀深度跟踪
手动
切割片规格
300X（1.5-2）X32mm
切割方式
手动
送给方式
手动进给；（下压直切式 和 Y轴精密进给式）
切割速度
手动控制
复位方式
手动
冷却系统
内置循环水冷系统；自动（水冷2通道）
水箱容量
60L
主轴转速
2800r/min
电机功率
4.0KW；ABB高端防水型电机
机台形式
落地式（立地一体式）
加持台形式 固定式 切割台尺寸 200mmX200mm 外形尺寸
900mmX650mmX860mm
电源
380V/50HZ
重量
160KG
标准配置 Standard configuration
1、主机 1套
2、切割片 1片
3、水管 1根
4、电源线 1只
5、扳手 1只
6、冷却系统 1套
7、快速夹具 1套
8、随机文件 1份
选配附件 Optional accessories
A、普通型金相切割片：适合切割普通钢铁，铸铁及淬火钢等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
该系列产品切割硬度分为：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
产品名称
磨料
规格/mm
备注
金相切割片A系列
Al2O3
230*0.8-1.5*25-32
适应切割：普通钢铁材料、碳素钢、合金钢、铸铁件、未淬火钢等黑色金属材料。
250*1.2-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.5-3.0*25-32
450*2.8-3.2*25-32
500*3.0-3.5*32
B、精致型金相切割片：适合切割高碳钢、高速钢及大直径高硬度淬火钢等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
该系列产品切割硬度分为：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片B系列
Al2O3
230*0.8-1.5*25-32
适应切割：高碳钢、合金钢、高速钢、淬火钢及易热材料等黑色金属。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
