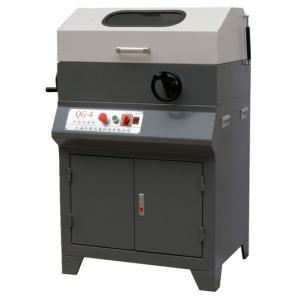

QG-4型 多功能金相试样切割机（65mm）
产品简介 Product introduction
QG-4型 多功能金相试样切割机，此机的工作台面基本采用了不锈钢材料，装夹的夹具也采用了进口技术制造。
本机主要是用来切割圆柱体和多角形及有凸凹等不规则型材的试样，该机是采用全封闭结构，可保证在绝对安全的状态下进行切取试样，为避免在切割中试样因过热而烧伤材料组织，该机除配有强冷却系统外，并在切割时试样可旋转，可避免试样在切落时表面的微烧伤，可增大切割截面，提高切割砂轮的利用率，具有操作使用维护保养方便等优点，是切割不规则型材的设备。
本机可适用于金相、岩相试样材料的切割，采用低噪音防水电机，为保证能在安全状态下切取试样，本机采用全封闭双罩壳结构和快速夹紧装置，并附有冷却水箱（环保型），可使配置好的冷却液循环使用，可延长使用寿命和操作保养等方便，该机的内壳罩、钳口和共走台面等主要零部件采用不锈钢材料制成，是切割试样的设备。
工作原理 Working principle
QG-4型 多功能金相试样切割机，砂轮主轴在砂轮架轴承座里，电动机连接三角皮轮的传动而获得有效转速，主轮的摆动被切割的样件处在有效的位置，摇臂的摆动完成切割动作，工作台面上的快速夹紧装置，压杆可前后移动，使用方便，夹紧装置可自由拆卸、清洗，工作区域采用全封闭式结构，并有透明防护罩，供切割时观察。配有冷却水箱专供储存冷却液,切忌使用自来水作为冷却液。
对岩石、陶瓷等试样的切割，必须使用金刚石砂轮片才可切割(金刚石砂轮片需特殊订货)。
性能特点 Performance characteristics
■ 塑钢壳体，超大防震视
■ 超大切割室，简易切割方式
■ 手动切割方式
■ 按键式控制系统，手动控制切割速度
■ 封闭式切割，开机保护功能
■ 双通道冷却系统，避免试样块烧
■ 主机、冷却系统一体式
技术指标 Technical indicators
切割室外壳
塑钢
最大切割直径
65mm 有效进刀深度
85mm
进刀深度跟踪
手动
切割片规格
（250-300）X（1.5-2）X32mm
切割方式
手动
送给方式
手动控制
切割速度
手动控制
复位方式
手动
冷却系统
内置循环水冷系统；自动（水冷2通道）
水箱容量
60L
主轴转速
2800r/min
电机功率
1.1KW
机台形式
落地式（立地一体式）
加持台形式 固定式 外形尺寸
870mmX590mmX1110mm
电源
380V/50HZ
重量
180KG
标准配置 Standard configuration
1、主机 1套
2、砂轮片 1片
3、水管 1根
4、水箱 1只
5、把手 2只
6、随机文件 1份
选配附件 Optional accessories
A、普通型金相切割片：适合切割普通钢铁，铸铁及淬火钢等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
该系列产品切割硬度分为：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
产品名称
磨料
规格/mm
备注
金相切割片A系列
Al2O3
230*0.8-1.5*25-32
适应切割：普通钢铁材料、碳素钢、合金钢、铸铁件、未淬火钢等黑色金属材料。
250*1.2-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.5-3.0*25-32
450*2.8-3.2*25-32
500*3.0-3.5*32
B、精致型金相切割片：适合切割高碳钢、高速钢及大直径高硬度淬火钢等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
该系列产品切割硬度分为：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片B系列
Al2O3
230*0.8-1.5*25-32
适应切割：高碳钢、合金钢、高速钢、淬火钢及易热材料等黑色金属。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
C、专用型金相切割片：适合切割铜材、铝合金、非铁金属及非金属材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
该系列产品切割硬度分为：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片C系列
SiC
230*0.8-1.5*25-32
切割非铁金属材料（铜 铝 锌 钨 钼 钛 铸铝 钨钼合金 硬质合金等）及非金属脆性材料（玻璃 陶瓷 岩石）。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
