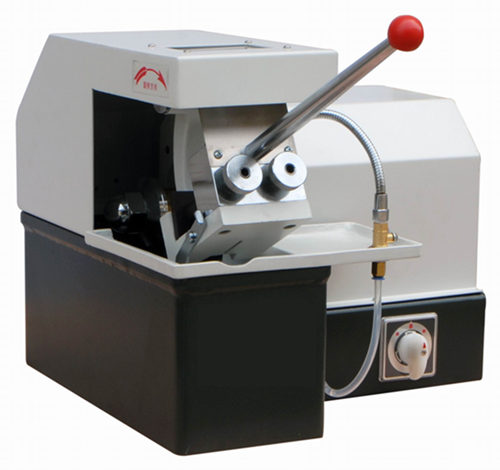

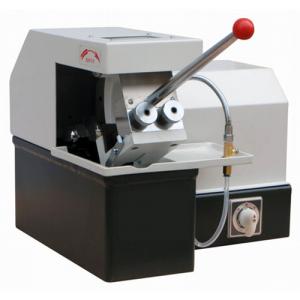

QG-1A型 金相试样切割机（35mm、50mm）

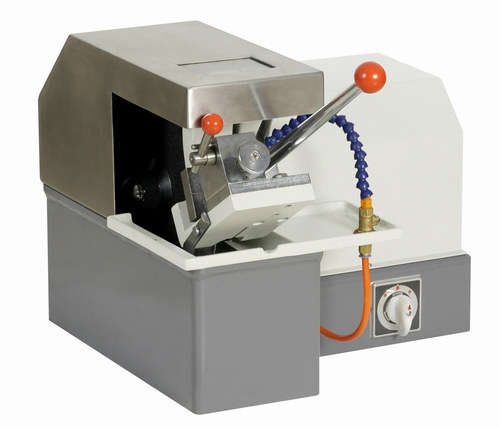

手动夹具 快速夹具
产品简介 Product introduction
QG-1A型 金相试样切割机是金相试样的首道工序，本机是采用高速旋转的薄片增强砂轮来截取试样，为不使在切割中烧伤试样的组织，本机装有冷却系统。它广泛应用于各种金相试样室，切割各种金相试样。本机操作使用，维护保养方便，并优于同类产品。
性能特点 Performance characteristics
1、 手动切割
2、 直供水冷系统，避免试样被烧伤，提高切割质量
3、 螺纹丝杆加紧结构
4、 主机设计小巧，适合小工件的金相切割
5、操作简单，易上手
6、主机、冷却系统一体式
7、切割速度自由掌控
技术指标 Technical indicators
切割室外壳
塑钢
最大切割直径
35mm 50mm
有效进刀深度
50
进刀深度跟踪
手动
切割片规格
250X（1.5-2）X32mm
300X（1.5-2）X32mm 切割方式
手动
送给方式
手动推进
切割速度
手动控制
复位方式
手动
冷却系统
外接水冷
水箱容量
无
主轴转速
2800r/min
电机功率
1.2KW
2.2KW 机台形式
台式
外形尺寸
400X450X400mm
460X500X410mm 电源
380V
重量
45KG
70KG
标准配置 Standard configuration
1、主机 1套
2、砂轮片 1片
3、水管 1根
4、电源线 1只
5、把手 1只
6、随机文件 1份
选配附件 Optional accessories
A、普通型金相切割片：适合切割普通钢铁，铸铁及淬火钢等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
该系列产品切割硬度分为：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
产品名称
磨料
规格/mm
备注
金相切割片A系列
Al2O3
230*0.8-1.5*25-32
适应切割：普通钢铁材料、碳素钢、合金钢、铸铁件、未淬火钢等黑色金属材料。
250*1.2-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.5-3.0*25-32
450*2.8-3.2*25-32
500*3.0-3.5*32
B、精致型金相切割片：适合切割高碳钢、高速钢及大直径高硬度淬火钢等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
该系列产品切割硬度分为：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片B系列
Al2O3
230*0.8-1.5*25-32
适应切割：高碳钢、合金钢、高速钢、淬火钢及易热材料等黑色金属。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
C、专用型金相切割片：适合切割铜材、铝合金、非铁金属及非金属材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
该系列产品切割硬度分为：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片C系列
SiC
230*0.8-1.5*25-32
切割非铁金属材料（铜 铝 锌 钨 钼 钛 铸铝 钨钼合金 硬质合金等）及非金属脆性材料（玻璃 陶瓷 岩石）。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
D、高档型金相切割片：适合切割高硬度黑色金属材料，硬度计HRC30-70；
D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;
该系列产品切割硬度分为：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片D系列
Al2O3
230*0.8-1.5*25-32
适应切割：高碳钢、合金钢、高速钢、不锈钢、淬火钢及易热材料变形且硬度极高的黑色金属等。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
