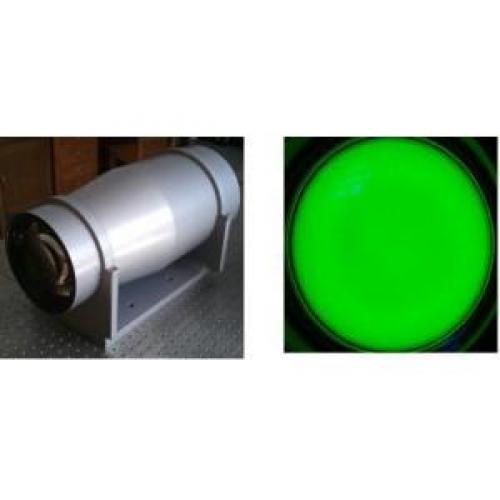

GF8540型 高精度大视场大口径平行光管【升级款】
产品简介 Product introduction
该仪器可投出一组平行光，或将分划板图像以平行光投出，可用于提供平行光目标、测定镜组的焦距、鉴别率、及成像质量等；也可用于检测多个光学系统之间的平行度。
平行光管是通过它取得来自无限远的光束，此光束谓之平行光。是装校调整光学仪器的重要工具，也是光学量度仪器中的重要组成部分，配用不同的分划板，连同测微目镜头，或显微镜系统，则可以测定透镜组的焦距，鉴别率，及其他成像质量。将附配的调整式平面反光镜固定于被检运动直的工件上，用附配于光管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。
工作原理 Working principle
将附配的调整式平面反光镜固定于被检运动直的工件上，用附配于光管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。光源发出的光经聚光镜会聚与分光板反射后均匀照亮分划板。当分划板位于物镜的焦面上时，分划板的像在物镜像空间的无穷远处，即由平行光管发出的光是平行光束。
技术指标 Technical indicators
1、光瞳直径（出瞳直径）：Φ85mm；【位于该系统出射透镜最后一个面上的有效口径为Φ164mm；】
2、光瞳距离（出瞳距离）：100mm；
3、视场角：±20°（40°）；
4、测量精度：
4.1、0°～±5° 范围内：≤1′（分）；
4.2、±5°～±10° 范围内：≤1.5′（分）；
4.3、±10°～±15° 范围内：≤2′（分）；
4.4、±15°～±20° 范围内：≤2.5′（分）；
5、轴上目视鉴别率：≤2″；
6、分划板：
6.1、图案为正方形网格，格值为10′×10′，每度刻线为粗线，线宽为0.08±0.01mm；
6.2、每10 分刻线为细线，线宽为0.03±0.005mm，整度处标明度数；在±10′的中心区域刻制半径为5′的圆圈，线宽为0.03±0.005mm，连接中心圆的轴线部分用细线；
7、大视场平行光管的照明采用面阵LED 光源，光源面上带有匀光板，其背景均匀，亮度可调，具有可靠性高，寿命长的特点。
8、整个光学系统的物镜口径较大，材料讲究，装校精度要求高，其中光学透镜玻璃材料采用非标定制。
【光学系统】

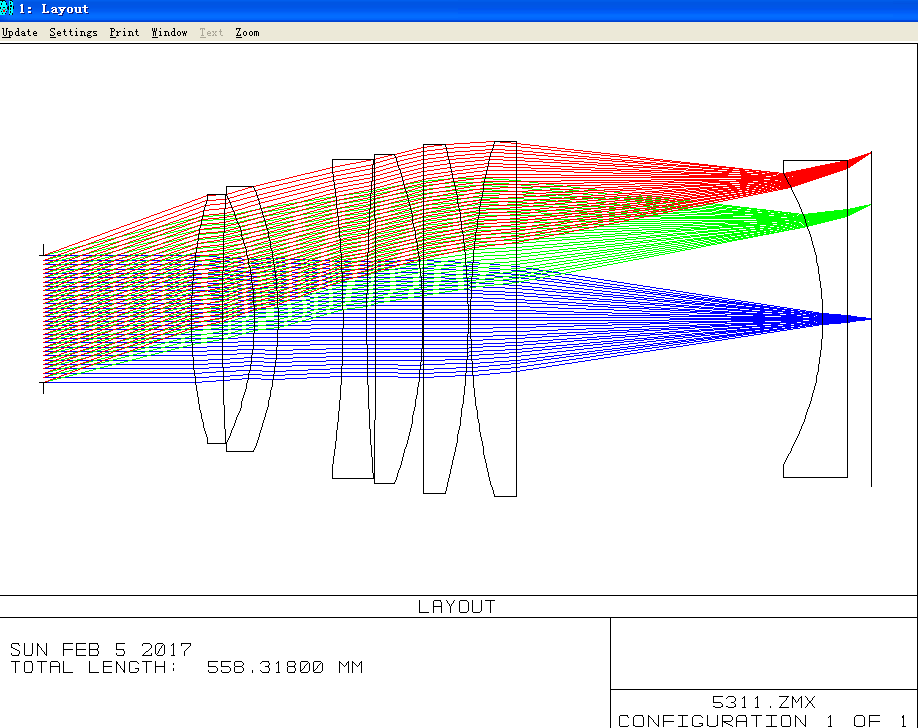

本高精度大视场大口径平行光管的光学系统采用7 片分离式透镜组结构，如下图1 所示。
图1 大视场平行光管系统图

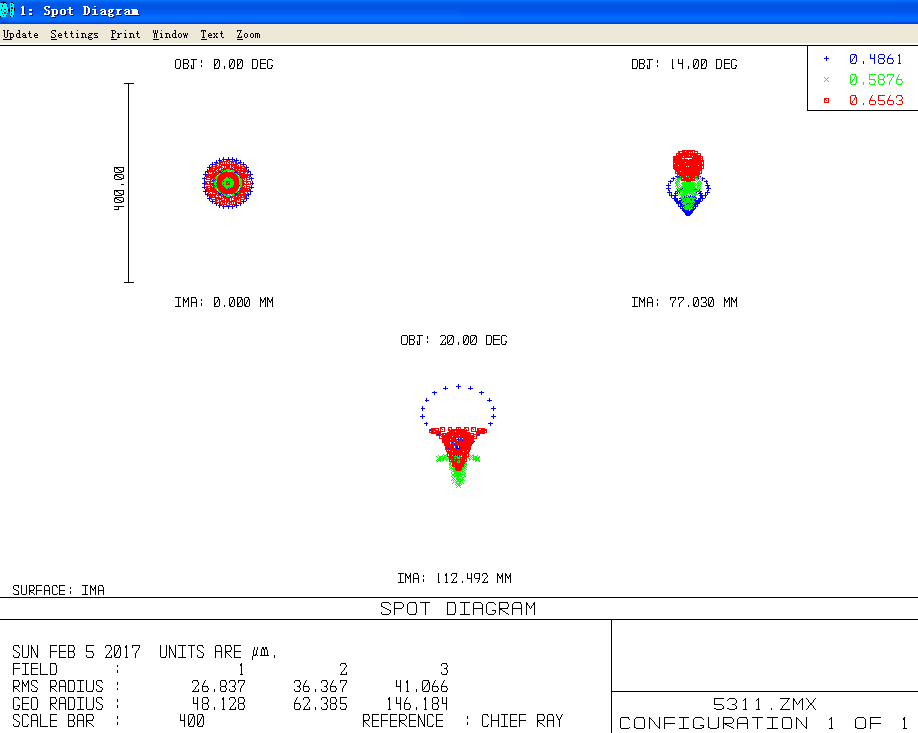

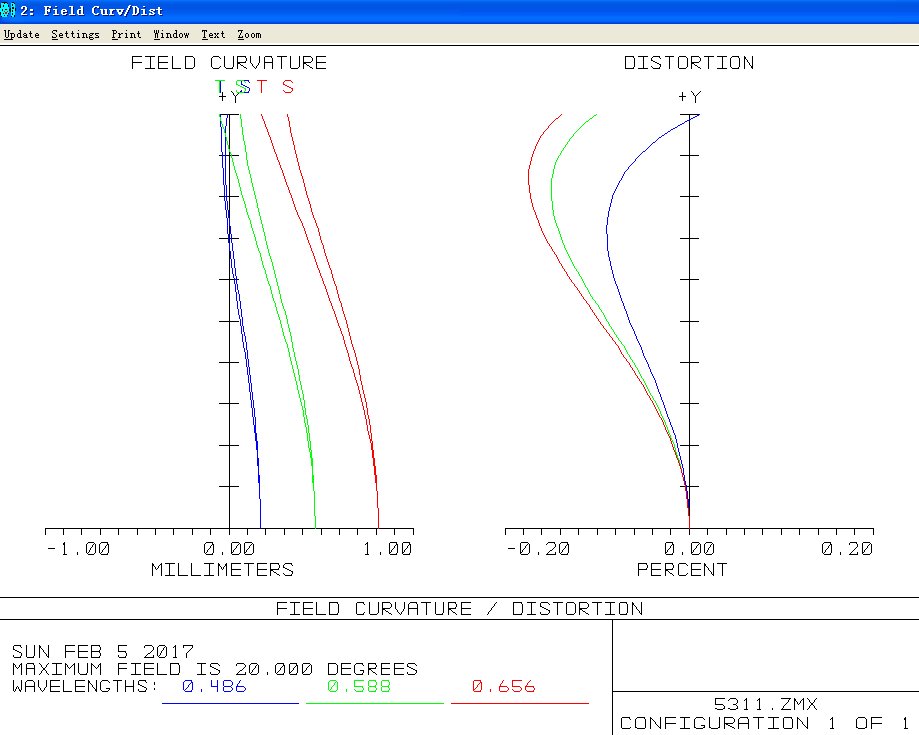

大视场平行光管点列分布如图2 所示、畸变如下图3 所示。
图2 大视场平行光管点列分布图
图3 大视场平行光管畸变图
【机械结构】

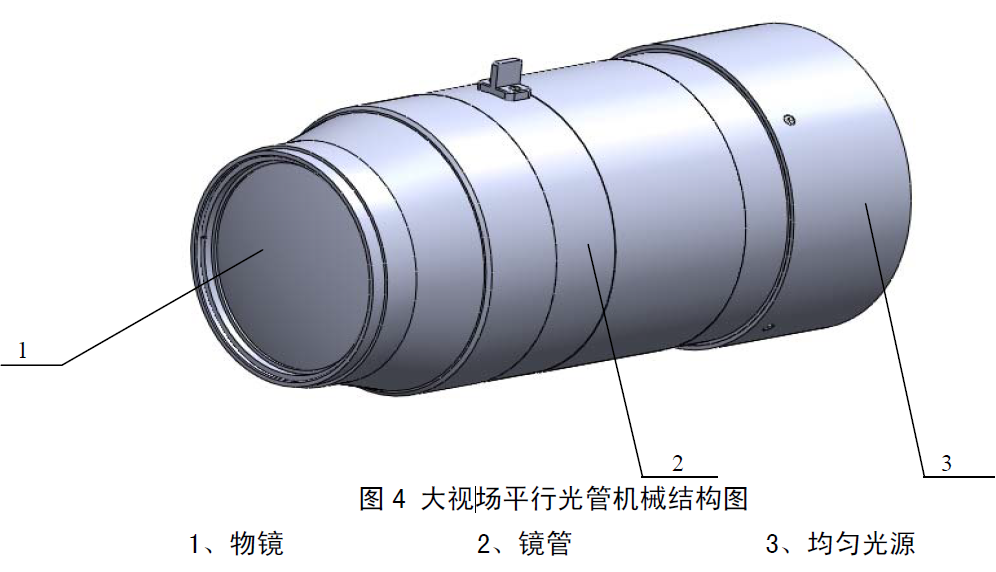

为了保证平行光管成像质量，我们将光学系统的前组和后组设计成两个独立的组合镜头，通过外部的大镜管将其组合成一体，采用的这种结构形式可以有效的控制各镜片的同轴精度，保证系统的成像质量；光源部分采用贴片式大发光角度LED 阵列加匀光板组成，其背景均匀，亮度可调，具有可靠性高，寿命长的特点。其外形结构示意图如下图所示。
为了保证LED 光源能够实现均匀稳定的照明，同时能实现亮度可调，对其供电的电源要求较高，须选用稳压直流可调电源供电。分划板根据技术协议要求，采用照相腐蚀工艺制作分划图案。
