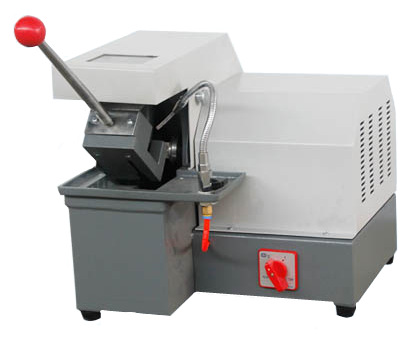

Q-2型 金相试样切割机（35mm）
产品简介 Product introduction
Q-2型金相试样切割机(以下简称切割机)是利用高转速旋转的薄片砂轮来截取金相试样，它广泛的适用于金相实验室切割各种金属材料。由于本机可附有冷却装置，用来带走切割时所产生的热量，因而避免了试样遇热而改变其金相组织。
本切割机除能切割各种金属材料以外，还能切割非金 属材料如塑料、胶管等。
工作原理 Working principle
Q-2型 立式金相试样切割机，砂轮主轴装在摇臂轴承座里，通过三角皮带轮的传动而获得动力为砂轮切割的进给运动，切割进给量的快慢，决定于手动摇臂摆动的快慢，工作台前上方是样件快速夹紧机构，压杆可上下任意移动、夹紧、使用方便灵活，压杆中空通冷却液，压块下方为工作甘口，有V型槽，供夹紧试样用，工作台装有透明有机玻璃防护罩，供切割时观察防护之用，机体内进出水道和冷却液开关，冷却液的流量大小，可根据切割需要任意调节或关闭。
对岩石、陶瓷等试样材料的切割，必须用金刚石砂轮片才可切割。（金刚石砂轮片需特殊订货）
技术指标 Technical indicators
1、最大切割直径： ￠35mm*￠35mm
2、电动机功率： 1.1KW/380V 50Hz
3、砂轮片规格：￠250*2.0*￠32mm
4、外形尺寸：420*460*370mm
5、转速：2840r/min
6、重量：50kg
标准配置 Standard configuration
1、主机 1套
2、砂轮片 1片
3、水管 1根
4、电源线 1根
5、把手 1只
6、随机文件 1份
选配附件 Optional accessories
A、普通型金相切割片：适合切割普通钢铁，铸铁及淬火钢等，硬度HRC30-65；
A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;
该系列产品切割硬度分为：A1 HRC≤45、A2HRC45-55、A3 HRC≥55
产品名称
磨料
规格/mm
备注
金相切割片A系列
Al2O3
230*0.8-1.5*25-32
适应切割：普通钢铁材料、碳素钢、合金钢、铸铁件、未淬火钢等黑色金属材料。
250*1.2-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.5-3.0*25-32
450*2.8-3.2*25-32
500*3.0-3.5*32
B、精致型金相切割片：适合切割高碳钢、高速钢及大直径高硬度淬火钢等，硬度HRC30-70；
B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;
该系列产品切割硬度分为：B1 HRC≤45、B2 HRC45-55、B3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片B系列
Al2O3
230*0.8-1.5*25-32
适应切割：高碳钢、合金钢、高速钢、淬火钢及易热材料等黑色金属。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
C、专用型金相切割片：适合切割铜材、铝合金、非铁金属及非金属材料等；
C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;
该系列产品切割硬度分为：C1 HRC≤45、C2 HRC45-55、C3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片C系列
SiC
230*0.8-1.5*25-32
切割非铁金属材料（铜 铝 锌 钨 钼 钛 铸铝 钨钼合金 硬质合金等）及非金属脆性材料（玻璃 陶瓷 岩石）。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
D、高档型金相切割片：适合切割高硬度黑色金属材料，硬度计HRC30-70；
D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;
该系列产品切割硬度分为：D1 HRC≤45、D2 HRC45-55、D3 HRC≥55
产品名称
磨料
规格/mm
备 注
金相切割片D系列
Al2O3
230*0.8-1.5*25-32
适应切割：高碳钢、合金钢、高速钢、不锈钢、淬火钢及易热材料变形且硬度极高的黑色金属等。
250*1.0-2.0*25-32
300*1.5-2.0*25-32
350*2.0-3.0*25-32
400*2.6-3.0*25-32
450*2.8-3.5*25-32
500*3.0-4.0*32
