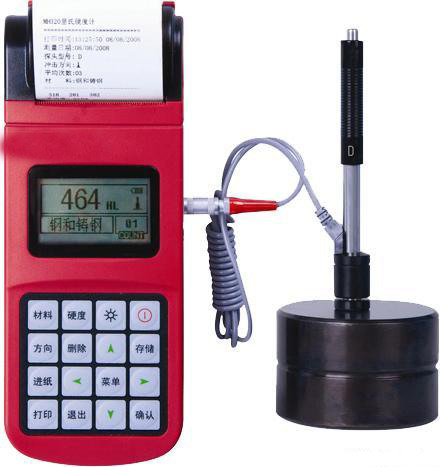

MH320型 便携式里氏硬度计

 产品简介   Product introduction

---

MH320便携式里氏硬度计依据里氏硬度测量原理，可以方便快捷地对多种金属材料进行测量，即刻显示硬度测量值的同时，可以在不同硬度制式间自由转换。可预先设置公差限，超出范围自动报警。

该产品采用热敏打印机与仪器集成为一体，并具有工作安静、打印速度快，可以现场打印检测报告等。依托稳定的低功耗ＩＣ集成电路，全中文显示，菜单式操作简单方便。七种异型冲击装置无需校准，自动识别。USB接口传输，大容量存储，并附有PC机人性化数据处理软件及USB即插即用数据线缆。150个小时的待机时间，内置镍氢可充电电池及充电控制电路，携带方便．特别适合工作现场和野外作业。里氏硬度计是根据里氏（Dietmar Leeb）硬度测试原理设计而成，测出里氏硬度值经过程序自动转换成布氏，洛氏，维氏，肖氏等硬度值，还可以配置各种测试配件，来满足于各种测试条件和环境。

主要适用于金属材料的快速硬度测试，特别适宜对大型零部件及不可拆卸部件的现场硬度测试。

 工作环境   Work environment

---

1、环境温度：操作温度－10～＋50℃；

2、存储温度：-30℃～＋60℃；

3、相对湿度≤90％；

4、周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘；

 应用领域   Application fields

---

1、模具型腔。

2、轴承及其它零件。

3、压力容器、汽轮发电机组及其设备的失效分析。

4、重型工件。

5、已安装的机械或永久性组装部件。

6、试验空间很狭小的工件。

7、要求对测试结果有正规的原始记录。

8、金属材料仓库的材料区分。

9、大型工件大范围内多处测量部位的快速检验。

10、被广泛应用于热工、压力容器、航空、航天、电力、石油、化工、管道、军工、核工业、船舶、汽车、冶金、钢构、铁路、高校等行业的制造、生产、质控环节上。

11、适用材料：钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、锻钢。

 工作原理   Working principle

---

用规定质量的冲击体在弹力作用下,以一定速度冲击试样表面,用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度值。计算公式如下：HL=1000×VB/ VA；

式中： HL——里氏硬度值；

          VB——冲击体回弹速度；

          VA——冲击体冲击速度；

 使用方法   Use

---

操作使用方法

按电源键，此时电源接通，仪器进入测量状态。

◆ 加载

向下推动加载套锁住冲击体；对于DC型冲击装置，则可将加载杆吸于试验表面，将DC型冲击装置插入加载杆，直到停止位置为止，此时就完成了加载。

◆ 定位

将冲击装置支承环按选定的测量方向紧压在试样表面上，冲击方向应与试验面垂直。

◆ 测量

按动冲击装置上部的释放按钮，进行测量。此时要求试样、冲击装置、操作者均稳定，并且作用力方向应通过冲击装置轴线。

试样的每个测量部位一般进行五次试验。数据分散不应超过平均值的±15HL。

任意两压痕之间距离或任一压痕中心距试样边缘距离应符合下表规定。

对于特定材料，欲将里氏硬度值较准确地换算为其它硬度值，必须做对比试验以得到相应换算关系。方法是：用检定合格的里氏硬度计和相应的硬度计分别在同一试样上进行试验，对于每一个硬度值，在三个以上需要换算的硬度压痕周围均匀分布地各测定五点里氏硬度值，用里氏硬度平均值和相应硬度平均值分别作为对应值，做出硬度对比曲线。对比曲线至少应包括三组对应的数据。

读取测量值

◆ 用多个有效试验点的平均值作为一个里氏硬度试验数据。

◆ 在里氏硬度符号HL前示出硬度数值，在HL后面示出冲击装置类型。例如780HLD表示用D型冲击装置测定的里氏硬度值为780。

◆ 对于用里氏硬度换算的其它硬度，应在里氏硬度符号之前附以相应的硬度符号。例如420HVHLD表示用D型冲击装置测定的里氏硬度换算的维氏硬度值为420。

开机后会自动进入主显示界面，如下图所示：

◆ 电池电量：显示当前电池剩余电量。

◆ 冲击方向：当前冲击方向。

◆ 平 均 值：达到设定的冲击次数后，显示平均值时出现。

◆ 硬度制式：当前测量值的硬度制。

◆ 测 量 值：当前单次测量值（无平均值提示），当前平均值（有平均值提示）。

◆ 显 示：表示超过转换或测量范围， 表示低于转换或测量范围。

◆ 材 料：当前设定的材料。

◆ 冲击次数：测量时显示已经完成的冲击次数，用次数快捷键设置冲击次数时，显示设置的冲击次数浏览单次测量值时显示单次测量值的对应次数。

 性能特点   Performance characteristics

---

■   可实现六种硬度（HL、HRB、HRC、HB、HV、HS）间的相互转换；

■   依据里氏硬度测量原理，可以对多种金属材料进行检测; 具有软件校准功能；

■   一台主机可配备7种不同冲击装置使用，自动识别冲击装置类型,更换时无需重新校准；

■   支持“锻钢（Steel）”材料，当用D/DC型冲击装置测试“锻钢”试样时，可直接读取HB值，无需人工查表；

■   可预先设置硬度值上、下限，超出范围自动报警，方便用户批量测试的需要；

■   采用大屏幕128×64图形点阵液晶显示器，信息丰富、直观；

■   全中文显示，菜单式操作，操作简单、方便；

■   有EL背光显示，方便在光线昏暗环境中使用；

■   可存储最大500组（冲击次数32～1）硬度测量数据，每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息；

■   热敏打印机与仪器集成为一体，工作安静、打印速度快，可以现场打印检测报告；

■   内置镍氢可充电电池及充电控制电路；可连续工作不小于150小时；具有自动休眠、自动关机等节电功能；

■   液晶上有剩余电量指示图标，可实时显示电池剩余电量；具有充电过程指示，操作者可随时了解充电程度；

■   有USB接口，可以方便、快捷地与PC机进行数据交换。可配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告、批量设定仪器参数等丰富功能，满足质量保证和管理的更高要求；

■   完全密封的金属外壳，小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；

■   便携式集成热敏打印机可现场打印，外形尺寸：212mm×80mm×32mm；

 技术指标   Technical indicators

---

1.      测量范围：(170-960)HLD,(17.9-69.5)HRC,(19-683)HB,(80-1042)HV,(30.6-102.6)HS, (59.1-88)HRA, (13.5-101.7)HRB

2.      测量方向：支持360°(垂直向下、斜下、水平、斜上、垂直向上)

3.      测量材料：钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢

4.      硬度制式：里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、维氏(HV)、肖氏(HS)

5.      测试精度：示值误差±4HLD：±5 HRC：±1 HB：示值重复性±4HLD

6.      显 示：点阵LCD，128×64图形点阵液晶

7.      热敏式打印机，工作安静，可打印任意份数的测试结果，满足现场的需要

8.      打印纸宽：（57.5±0.5）mm；打印纸卷直径：30mm

9.      工作电压：6V镍氢电池组

10.   充电电源：9V/500mA；充电时间2.5～3.5小时

11.   持续工作时间：约150小时（不打印、不开背光时）

12.   通讯接口标准：USB1.1

13.   试样表面温度不能过热，应该小于120℃。

14.   试样表面粗糙度不能过大，否则会引起测量误差。试样的被测表面必须露出金属光泽，并且平整、光滑、不得有油污。

15.   试样重量的要求：对重量大于5kg的重型试样，不需要支承；重量在2－5kg的试件有悬伸部分的试件及薄壁试件在测试时应用物体支撑，以避免冲击力引起试件变形、变曲和移动。对中型试样，必须置于平坦、坚固的平面上，试样必须绝对平稳置放，不得有任何晃动。

16.   曲面试样：试样的试验面最好是平面。当被测表面曲率半径R小于30mm（D、DC、D+15、C、E、DL型冲击装置）和小于50mm（G型冲击装置）的试样在测试时应使用小支承环或异型支承环。

17.   对轻型试样，必须与坚固的支承体紧密耦合，两耦合表面必须平整、光滑、耦合剂用量不要太多，测试方向必须垂直于耦合平面；当试样为大面积板材、长杆、弯曲件时，即使重量、厚度较大仍可能引起试件变形和失稳，导致测试值不准，故应在测试点的背面加固或支承。

18.   试样本身磁性应小于30高斯。

 标准配置   Standard configuration

---

标准配置：

1、仪器主机 1台

2、D型冲击装置 1只

3、标准里氏硬度块 1块

4、尼龙刷A 1只

5、小支承环 1只

6、电源适配器（充电器） 1只

7、打印纸 1卷

8、随机资料 1份

9、ABS仪器箱 1只

选择配置：

10、尼龙刷B （G型冲击装置时使用）

11、异型冲击装置和支承环 （见附表3和附表4）

12、数据传输及分析软件光盘 1套 （计算机上应用）

13、通信电缆 1条

 选配附件   Optional accessories

---

1、异型冲击装置：7种

2、异型支撑环：12个

3、冲击球头：2种

4、尼龙刷B：1个（G型冲击装置时使用）

5、更换冲击球头工具：1只

●  冲击装置技术参数一览

●   测试范围表

●   示值误差和示值重复性表

 注意事项   Precautions

---

◆   一般情况下，对于符合以上条件的工件可以直接测量，而对于不符合上述两个条件的较小工件，便携式硬度计也不是一点办法没有。它可以通过把较小的工件耦合到硬度块或者其它规则较大的金属上，以保证它稳定性，也是可以测量的。具体什么样的工件需要耦合什么样的工件不需要耦合也没有统一的标准，这需要用户测量时通过细心的体心与揣摩其中的方法和要领。
◆   贮存时应远离振动、强烈磁场、腐蚀性介质、潮湿、尘埃，应在常温下贮存。
◆   运输时在保证原包装的状态下，可在三级公路条件下进行。
◆   在使用1000—2000次后，要用尼龙刷清理冲击装置的导管及冲击体，清洁导管时先将支承环旋下，再将冲击体取出，将尼龙刷以逆时针方向旋入管内，到底后拉出，如此反复5次，再将冲击体及支承环装上。
◆   使用完毕后，应将冲击体释放。
◆   冲击装置内严禁使用各种润滑剂。
◆   本仪器只能使用本公司提供的专用电池组和电源适配器（充电器），否则可能引起仪器损坏、电池漏液、起火甚至爆炸。
◆   打印时或刚打印结束时请勿开启纸仓盖、用手或身体的任何部位接触打印机芯，以免过高的温度导致烫伤。
◆   不要将电池投入火中，不要将电池短路、拆散或者加热，否则可能导致电池漏液、起火甚至爆炸。
◆   如果长时间存放仪器（不使用），请务必将电池开关置于“OFF”位置，否则可能导致电池失效、甚至漏液，进而损坏打印机。
◆   电池安装时的正负极性！极性颠倒可能导致仪器损坏。

 保养维护   Maintenance

---

1、保养和维修

①冲击装置维护

在使用1000—2000次后，要用尼龙刷清理冲击装置的导管及冲击体，清洁导管时先将支承环旋下，再将冲击体取出，将尼龙刷以逆时针方向旋入管内，到底后拉出，如此反复5次，再将冲击体及支承环装上；

使用完毕后，应将冲击体释放；

冲击装置内严禁使用各种润滑剂。

②仪器维修程序

当用标准洛氏硬度块进行检定时，误差均大于2HRC时，可能是球头磨损失效，应考虑更换球头或冲击体。

当硬度计出现其它不正常现象时，请用户不要拆卸或调节任何固定装配之零部件，填妥保修卡后，交由我公司维修部门，执行保修条例。

2、仪器检定

硬度计的检定周期一般不超过一年。使用单位可根据实际情况进行日常检查。

3、贮存条件、运输及注意事项

贮存时应远离振动、强烈磁场、腐蚀性介质、潮湿、尘埃，应在常温下贮存。

运输时在保证原包装的状态下，可在三级公路条件下进行。
