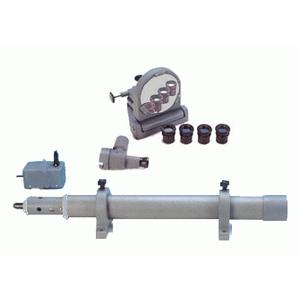

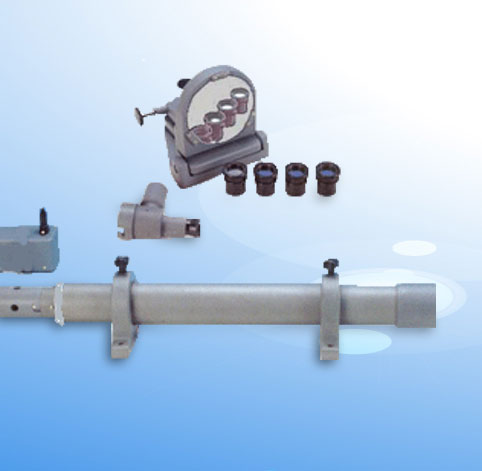

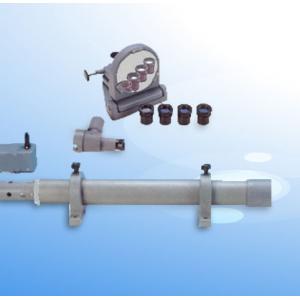

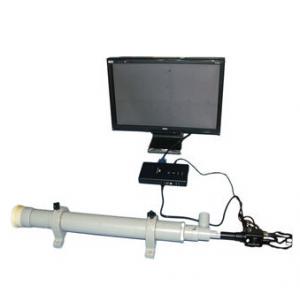

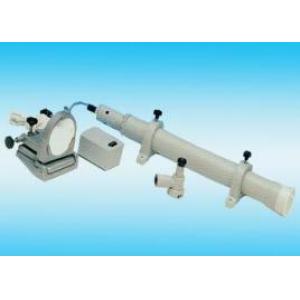

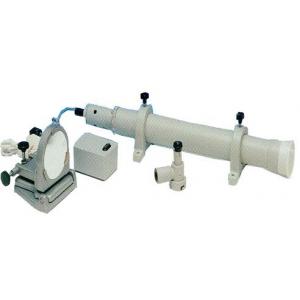

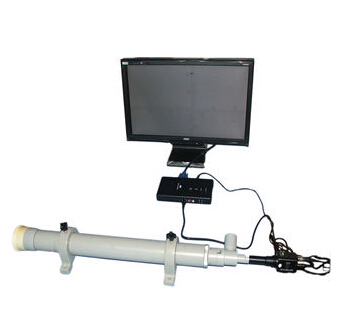

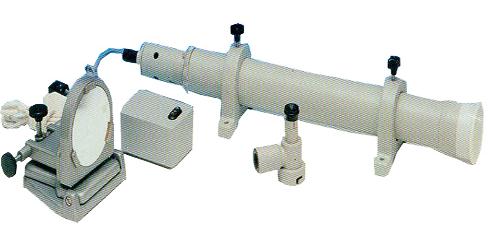

HC-550型 高精度精密平行光管
产品简介 Product introduction
该仪器可投出一组平行光，或将分划板图像以平行光投出，可用于提供平行光目标、测定镜组的焦距、鉴别率、及成像质量等；也可用于检测多个光学系统之间的平行度。
平行光管是通过它取得来自无限远的光束，此光束谓之平行光。是装校调整光学仪器的重要工具，也是光学量度仪器中的重要组成部分，配用不同的分划板，连同测微目镜头，或显微镜系统，则可以测定透镜组的焦距，鉴别率，及其他成像质量。将附配的调整式平面反光镜固定于被检运动直的工件上，用附配于光管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。
应用领域 Application fields
平行光管主要是通过它可以取得来自无穷远的光束，此光束即所谓平行光。平行光管是装校调整光学仪器的重要工具之一，也是光学量度仪器中的重要组成部分，自己用不同的分割板，连同测微目镜头，或显微镜系统，则可以测定透镜或透镜组的焦距，鉴别率及其他成象质量。
工作原理 Working principle
将附配的调整式平面反光镜固定于被检运动直的工件上，用附配于光管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。光源发出的光经聚光镜会聚与分光板反射后均匀照亮分划板。当分划板位于物镜的焦面上时，分划板的像在物镜像空间的无穷远处，即由平行光管发出的光是平行光束。
技术指标 Technical indicators
1、平行光管：
焦距（名义值）550mm
口径 55mm
相对孔径 1：10
2、高斯目镜：
焦距 44mm
放大倍数：5.7倍
3、仪器外型尺寸：680×150×135mm
4、仪器重量：7.5KG
5、总重量：12KG
标准配置 Standard configuration
编号
配件
规格
数量
备注
1
平行光管
1
2
物镜罩
1
3
备用灯泡
6V2.1W
1
4
变压器
220/6V
1
5
木箱
2
6
分划板
1
7
星点板
1
8
2号鉴别率板
1
9
3号鉴别率板
1
10
玻罗板
1
附线距实测值表1张
11
高斯自准直目镜
1
12
调整式平面反射镜
1
13
说明书
1
14
合格证
15
保修卡
注意事项 Precautions
1、仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定，做测件与仪器中间不得有抖动的气流，如通风口、暖气片、电烙铁、台灯、人体温度等，应尽量避免其影响。
2、观察表而镀反射膜的反射镜自准像应选择小功率灯泡，观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡，该仪器可使用6v5w以下的小灯泡。
3、在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差，提高仪器精度。一般取3～5次。
保养维护 Maintenance
1、该仪器系精密光学仪器，应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心，防止碰撞及振动。应保持工作环境的消洁及温度稳定。
2、仪器出厂时各部份均保证了良好的性能，除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。
3、镜头及目镜的外露玻璃部分切忌手摸，应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。
4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖，若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。
