HCPM-150M/200M/300M系列 小型光电比较测角仪
产品简介 Product introduction
小型光电比较测角仪是一台高性价比的比较式测角仪产品，该产品由光电自准直平行光管、底座、支臂和选配的附件等组成。支臂可在允许范围内任意调整，结合专用的测量仪软件，可对各类棱镜、平晶、窗口等平面光学元件进行角度测量。
本系列机型由电子读数头和物镜管构成。运行于显示控制器的望远镜软件可显示电子目镜及电子分划板；系列产品采用了小型化设计技术，为用户提供了高性价比的角度测量检测方案。
用户可通过选配其它测量配附件及测量软件完成各种光学测量应用，是光学加工、计量实验室等传统光学自准直仪的理想替代产品。
本系列光电自准直仪在参照主流产品的基础上，结合新的技术，基于自主创新理念所设计的新一代光机电一体化产品。产品采用模块化设计思路和统一的人机操作界面，多样化的配附件系统和应用软件模块可为用户提供针对不同应用场合的光电测量系统解决方案。
本系列光电自准直仪是一个完善的产品线系列，根据测量精度、测量范围以及目标用户群，分支有五个子系列产品，可覆盖各类机械和光学行业应用。
本系列的标准产品均采用了大功率LED光源模块，LED具有发光效率高和发热量小的一系列优点；部分产品也可以选配全光谱光纤光源，结合高度集成的探测器单元和全数字信号处理技术，系列产品可工作于小至5mm×5mm的反射工作面或最低4%反射率的工作面。
本系列产品线中的HCAM系列、HCFM(-I)系列均标准配置了便携嵌入式显示控制器， 其余的系列产品则提供运行于Windows环境下标准测量软件包。嵌入式显示控制器采用LVDS工业高速数据总线接口设计和彩色液晶触摸屏设计，具有较高的稳定性和现场适应性。我司也可为用户提供用于特定应用场合的定制显示控制系统的集成服务。
应用领域 Application fields
■ 光学棱镜检测(Prism measurement);
■ 光学窗口及平晶测量(Measurements for optical windows or optical flat);
■ 平行差及双像差检测(Parallelism or double-image error);
工作原理 Working principle
自准直仪是一种用于检测平面反射镜微小角度变化的光学测量仪器，从功能上理解，自准直仪是将准直仪（或平行光管）和准直望远镜结合为一体的一台仪器。自准直仪通常由光源、分划板、分光镜、物镜以及望远接收部分构成（参见以上示意图），光学自准直仪的望远接收部分由分划板和目镜组成，通过人眼观测并结合机械测微装置完成测量，光电自准直仪的望远接收部分则由光电传感器完成接收和测量。
光源将位于物镜焦平面（物镜焦距= f）的分划板投射至无穷远（准直光出射），经过平面反射镜返回的准直光经物镜后再次成像于同样位于物镜焦平面（共焦系统）的光电传感器的探测面上，当反射镜发生了α角度的偏转后，返回的分划板在光电传感器上的像会产生ΔS的位移（见上图），通过精确测量出ΔS值，即可准确计算出平面反射镜的偏转角度（见以上公式）。
性能特点 Performance characteristics
▲ ±1.0秒光学测角精度(Up to ±1.0 arcsec angle measurement accuracy);
▲ 最大值测量或X、Y双轴独立测量(Max. error or dual-axis error measurements);
▲ 高分辨率图像传感器(High resolution image Sensor);

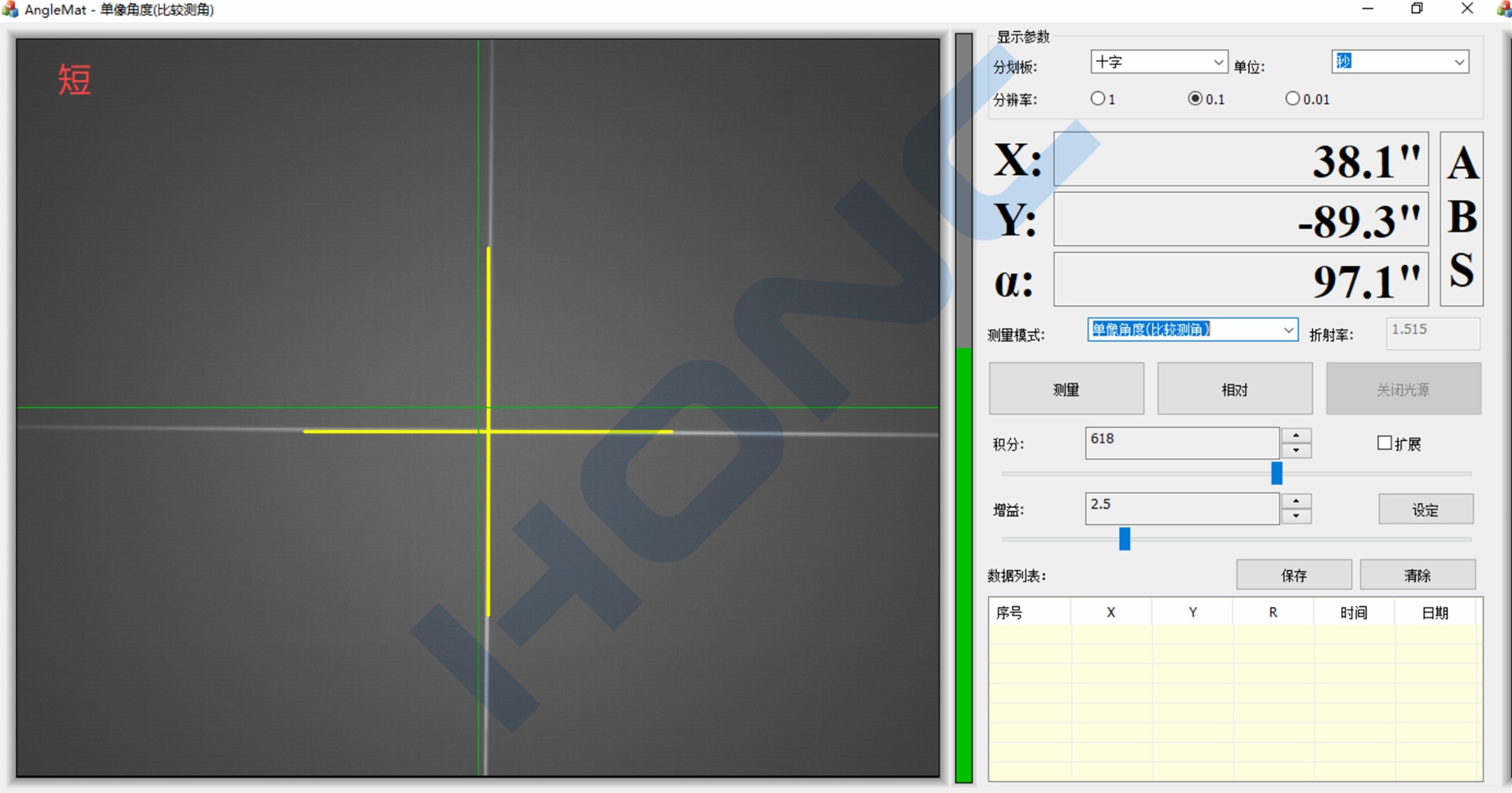

▲ 软件直接显示测量结果，无需人工读数( Software calculated measurement results automatically);
▲ 可打印的测量报表(Printable measurement report);
▲ 长寿命LED光源(Long life Light Sources);
▲ 全数字信号处理(Digital image processing technology);
▲ 即插即用USB接口(USB 2.0 high speed interface);
▲ 小型化设计(Compact design);

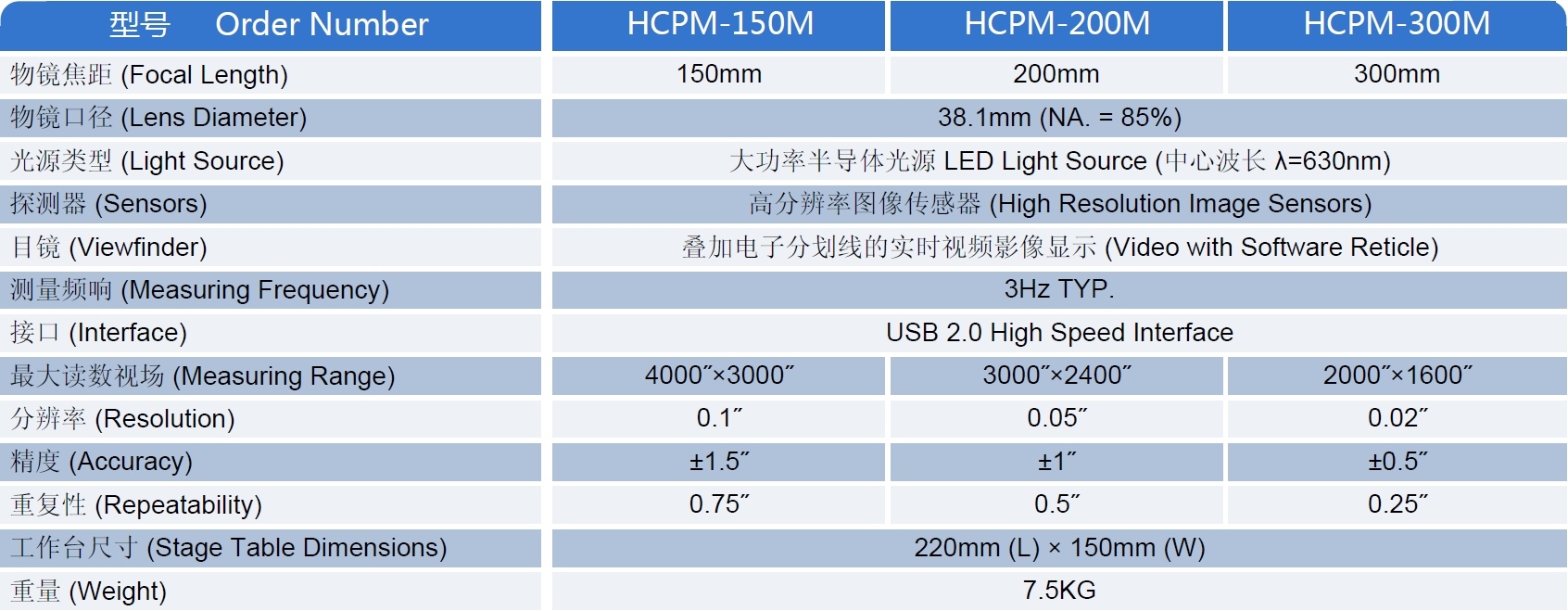

技术指标 Technical indicators
型号 Order Number HCPM-150M HCPM-200M HCPM-300M 物镜焦距(Focal Length) 150mm 200mm 300mm 物镜口径(Lens Diameter) 38.1mm (NA. = 85%) 光源类型(Light Source) 大功率半导体光源LED Light Source (中心波长λ=630nm) 探测器(Sensors) 高分辨率图像传感器(High Resolution Image Sensors) 目镜(Viewfinder) 叠加电子分划线的实时视频影像显示(Video with Software Reticle) 频响(Measuring Frequency) 3.0Hz TYP. 接口(Interface) USB 2.0 High Speed Interface 最大读数视场(Measuring Range) 4000″ (arc sec. 角秒)×3000″ (arc sec. 角秒) 3000″ (arc sec. 角秒)×2400″ (arc sec. 角秒) 2000″ (arc sec. 角秒)×1600″ (arc sec. 角秒) 分辨率(Resolution) 0.1″ (arc sec. 角秒) 0.05″ (arc sec. 角秒) 0.02″ (arc sec. 角秒) 精度(Accuracy) ±1.5″ (arc sec. 角秒) ±1.0″ (arc sec. 角秒) ±0.5″ (arc sec. 角秒) 重复性(Repeatability) 0.75″ (arc sec. 角秒) 0.5″ (arc sec. 角秒) 0.25″ (arc sec. 角秒) 工作台尺寸(Stage Table Dimensions) 220mm(L)×150mm(W) 重量(Weight) 8KG
标准配置 Standard configuration
● 比较测角仪主机
● 大理石工作台
● 万向调节支臂
● 数据线
● 电源适配器
● 标准测量软件
● 专用仪器箱
选配附件 Optional accessories● 笔记本电脑
● 旋转工作台
● 可调平台
● 多轴倾斜台
● 金属多面棱体
注意事项 Precautions
1、仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定，做测件与仪器中间不得有抖动的气流，如通风口、暖气片、电烙铁、台灯、人体温度等，应尽量避免其影响。
2、观察表而镀反射膜的反射镜自准像应选择小功率灯泡，观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡，该仪器可使用6v、5w以下的小灯泡。
3、在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差，提高仪器精度。一般取3～5次。
4、仪器使用前应用软性纱布和航空汽油将基面的防绣油脂清擦干净。
5、仪器的二维测微器，供用户在观察时使用。
6、测微鼓轮系由精密螺杆付组成，使用时，切勿旋转过快，或用力过猛，以防精密螺杆精度走失及定位失灵。
保养维护 Maintenance
1、该仪器系精密光学仪器，应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心，防止碰撞及振动。应保持工作环境的消洁及温度稳定。
2、仪器出厂时各部份均保证了良好的性能，除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。
3、镜头及目镜的外露玻璃部分切忌手摸，应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。
4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖，若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。
5、仪器使用后，对精密工作表面应及时用软性纱布和航空汽油擦干净并涂上适量防锈油脂。
6、仪器应经常保持清洁，特别是光学及精密零件表面，应尽量避免手指接触和碰伤，光学表面还应尽量减少擦拭，若需擦拭时，可先用脱脂棉花沾少量的酒精加乙醚混合剂（1 ： 8），轻轻擦拭以保持光学表面的清洁。
7、仪器使用完毕后，宜放在干燥、低温处。
8、仪器搬运时，应防止冲撞和较大的震动，以免精度损失。
9、仪器应定期维护检测，以保证原有精度。
