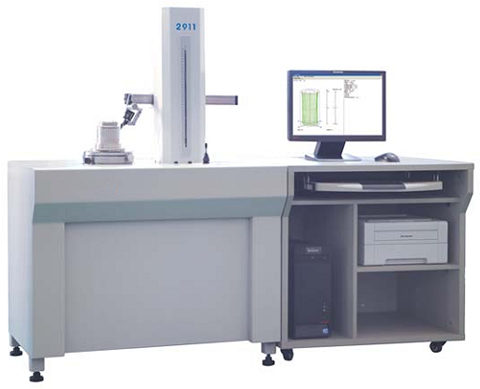

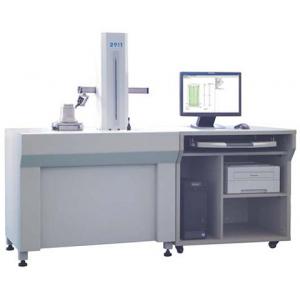

2911型 圆柱度仪
产品简介 Product introduction
2911型圆柱度仪采用高精度空气静压轴系和精密气浮导轨，配置进口高精度传感器，可测量工件的圆度、圆柱度、同轴度、平行度、垂直度、直线度及圆平面度等参数，并能进行谐波分析，可广泛应用于汽车、摩托车、机床、轴承、油泵油嘴等行业。
技术指标 Technical indicators
圆度测量单元 C轴
1、主轴精度：
径向跳动：（0.025+0.0003H）μm；（H--测头至工作台面距离mm）；
轴向窜动：0.025μm；
2、调心调平工作转台直径：200mm；
3、可测工件最大直径（外径）：280mm（特殊订货可达到400mm）；
4、工作台最大承载重量：40Kg（特殊订货可达到90kg）；
5、回转速度：5rpm；
6、偏心调整范围：6mm；
7、水平调整范围：±30′；
垂直测量单元 Z轴
8、垂直测量行程：300mm（特殊订货可达到500mm）；
9、可测工件高度：300mm（特殊订货可达到500mm）；
10、垂直导轨移动直线性：0.4μm/100mm；
1.0μm/300mm；
11、垂直导轨与主轴轴线平行性：1.0μm/300mm；
12、驱动方式：电机驱动；
水平测量单元 X轴
13、水平移动行程：300mm；
14、水平驱动方式：电机驱动；
15、传感器:进口杠杆式电感传感器；
16、线性范围：±200μm；
17、测量力：40mN；
18、仪器最小读数：0.001μm；
电气测量系统
19、圆度评定方法：LSC、MZC；
20、滤波器：高斯滤波器；
21、截止频率：1－15upr 1－50upr 1－150upr 1－500upr,亦可手动设定其它值；
22、电源：220V/50Hz；
23、气源：0.4±0.035MPa；
24、仪器净重：410kg；
25、仪器毛重：460kg；
26、仪器外形尺寸：1780mm×654mm×1430mm；
27、包装外形尺寸：1400mm×1000mm×1127mm；
标准配置 Standard configuration
1、立柱
2、高精度传感器
3、偏心与倾斜调整工作台
4、电箱
5、计算机
6、打印机
7、工作台
8、气体调压阀
选配附件 Optional accessories
● 标准半球
● 标准圆柱
● 椭圆校准器具
● 可根据用户要求定制夹具、卡盘
● 可根据用户要求定制传感器测针
● 冷凝式空气干燥过滤器
