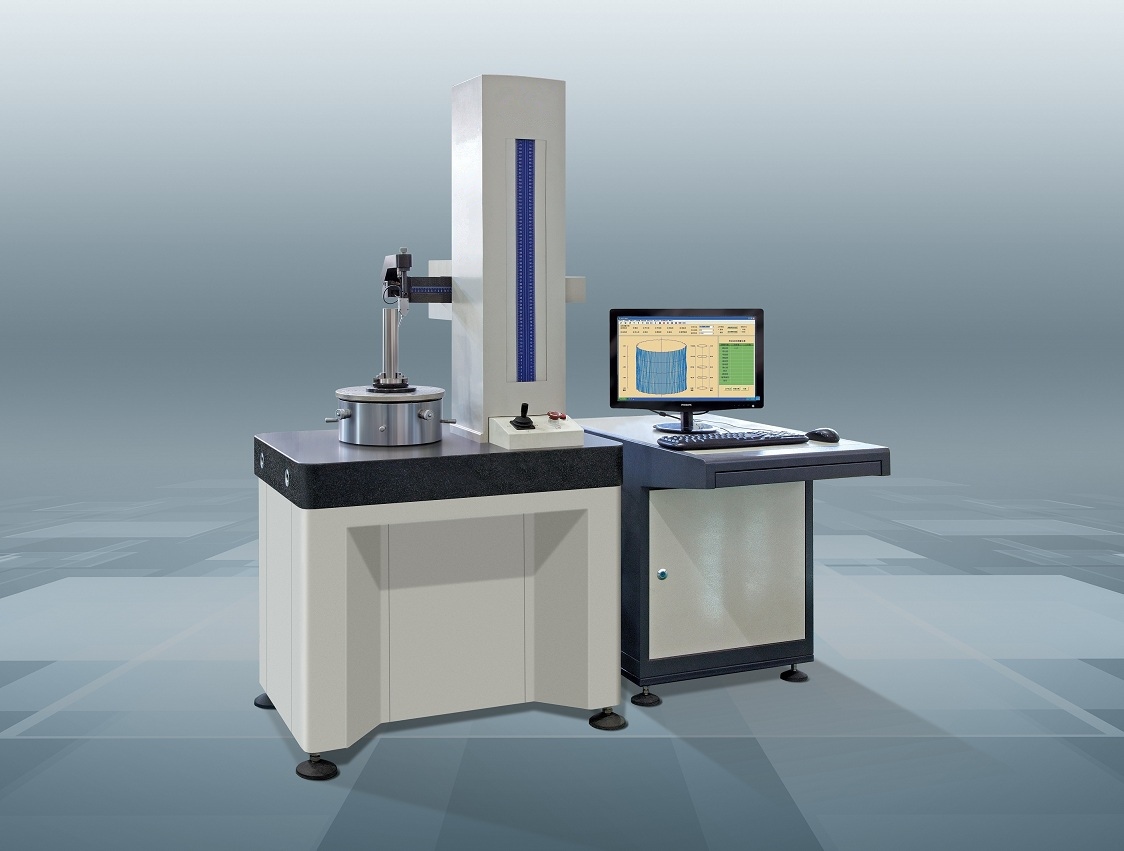

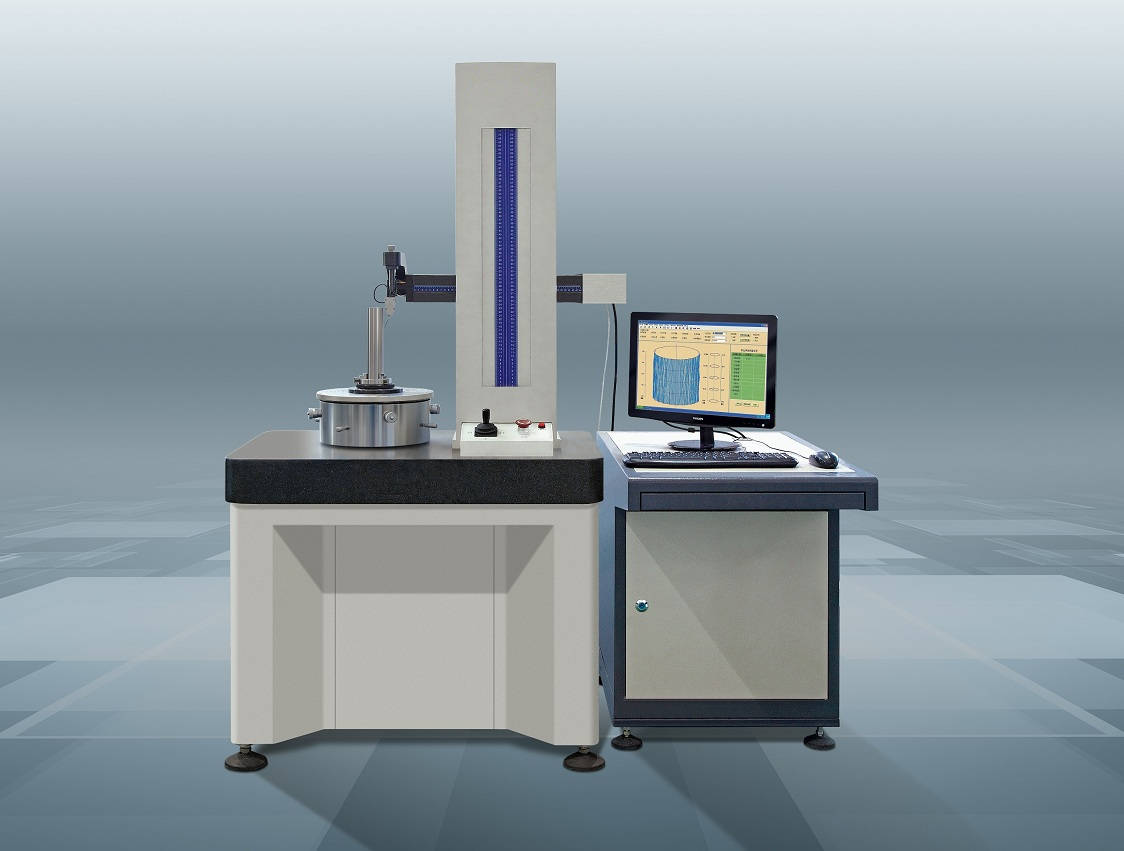

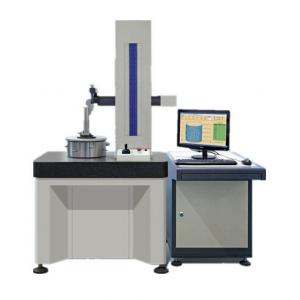

HCDY-300型 圆柱度测量仪
产品简介 Product introduction
圆柱度仪（Roundness measuring instrument）是利用回转轴法测量圆度的长度测量工具。圆度仪是一种利用回转轴法测量工件圆度误差的测量工具。圆度仪分为传感器回转式和工作台回转式两种型式。测量时，被测件与精密轴系同心安装，精密轴系带着电感式长度传感器或工作台作精确的圆周运动。由仪器的传感器、放大器、滤波器、输出装置组成。若仪器配有计算机，则计算机也包括在此系统内。
圆度-圆柱度测量仪是以精密气浮主轴和高精度立柱导轨为基准，采用计算机测量系统的转台式圆柱度仪，主要用于圆环、圆柱等回转体工件的的圆度、圆柱度、波纹度、同轴度、同心度、垂直度、平行度、直线度等参数的测量，可广泛应用于汽车零件、轴承、机床、油泵油嘴、航空航天等精密机械制造企业和大专院校、科研院所、计量机构等。仪器主要由高精度气浮主轴、精密调平调心工作台、高精度花岗岩立柱、花岗岩台面、高精度电感测头、精密旋转编码器、驱动控制电箱、高精度测量电箱、空气过滤干燥系统以及基于windows 系统的专用测量分析软件组成。
本机采用半径测量法，工作旋转式。旋转轴系采用高精度气浮主轴，作为测量基准；电器部分由高级计算机及德国HEIDENHAIN精密圆光栅传感器、精密电感位移传感器组成；德国HEIDENHAIN精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；测量软件采用基于中文版Windows操作系统平台的CA系统测量软件，完成数据采集、处理及测量数据管理等工作。
应用范围 Applications
本系列 圆度仪-波纹度仪 广泛应用于机械加工、轴承、电机、汽配、摩配、机床、精密五金、刀具、工具、模具、光学元件等行业。如各种轴承内外套圈滚道及钢球滚柱、陶瓷球、合金球、滚针、滚子、滚柱、电机整流子（换向器）、电机轴、花键轴、齿轮轴、凸轮轴、曲轴、圆柱轴、活塞销、圆柱销、活塞、气缸、阀门、气门、轴瓦、齿轮、油泵油嘴、液压件、气动件、纺机配件等。适合科研院所、大专院校、计量机构、企业计量室、质量把关和生车车间现场。
主要用于测量各种规则、不规则的表面连续或间断的回转体工件的圆度、圆柱度、直线度、同心度、同轴度、平面度、平行度、垂直度、表面波纹度（Wc、Wp、Wv、Wt、Wa、Wq）、静态（位移式）波纹度、动态（速度式、加速度式）波纹度、等的测量，并可对工件进行频谱分析、波高分析、偏心、轴弯曲度分析、跳动量分析等。尤其适用于各种轴承内外套圈滚道及钢球滚柱的测量。广泛应用于汽车零部件、轴承、电机、汽配、轴承、机床、纺织配件、油嘴油泵、航空航天等精密机械制造企业，科研院所、大专院校、计量机构。
汽配行业主要适用于ABS制动系统、燃料喷射系统、齿轮箱、发动机；计算机的驱动系统、压缩机的空气调节系统、电动剃须刀的刀片，航天器着陆系统等。
性能特点 Performance characteristics
1、本仪器具有高精度的气浮主轴；高精度的回转测量转台采用空气静压轴承结构，仪器主轴精度高不磨损，精度保持长久不变、使用寿命长；
2、测量速度快、调整方便。适合各种形状规则的环形工件（如轴承套圈、滚动体等）；
3、数据采集采用德国HEIDENHAIN公司进口精密圆光栅及相关技术，定位精确，稳定性好；
4、仪器采用WINDOWS系统操作平台，专业测量软件，测量界面简洁直观，操作便捷；
5、本机标配调心装置，工件调整方便快捷，检测效率高；根据工件测量需求，自动调整传感器测头方向；
6、具有海量的测量结果统计数据库，方便查阅测量结果以及联网工作；
7、专为轴承行业设计，主轴回转速度快，工件调整方便，测量效率高；
8、新测量分析软件可以实时显示图形数据、存盘留档、随时打印，图形分析报告，直观清晰；
9、打印模式可选单页或者多组数据同页打印；
10、标配品牌打印机，无需人工抄录测量数据，提高测量效率，从而避免了人为抄写错误；
11、对使用环境无特殊要求，可在车间及计量室使用；
12、具有海量的测量结果统计数据库，方便查阅测量结果以及联网工作；
13、具有强大的测量分析功能，如：直线度、圆度、圆柱度、平面度、平行度、同轴度、同心度、波纹度、垂直度、波高等分析；
14、高精度的回转测量转台采用空气静压轴承结构、主轴采用气浮原理，无磨损，保证仪器精度十年不变（非人为因素）；
15、可对零件表面状态进行频谱分析，能够给出任一波的幅值；
16、仪器可选配多种型号传感器可以满足各型直径及孔径的测量；
17、测量操作设置鼠标和键盘快捷操作，用户可根据操作习惯自由选择；
18、计算机采用的是高配置、高质量、高可靠性的工控计算机；
19、可直接用于机床调整、零件工艺分析试验，工序间检验或成品零件终检；
20、整机通过软件部分编程实现闭环控制系统，闭环控制系统较大的优点就是能保证仪器的长久稳定性和导轨运动的精确性；
21、本机配备各种规格、长度的红宝石探针，并可根据用户的测量要求，设计专用的测头及工装夹具；
22、本系列圆柱度仪具有同类产品较高回转精度，高精度气浮主轴精度达（0.03+0.0004H）um，为一固定精度，没有正负偏差；
23、本系列圆柱度仪的设计思想是通过较高的主轴制造精度和优化的结构设计从根本上消除系统误差及精度失效，保证恒久的高精度。由于主轴的回转精度将直接影响到测量精度，因此具有独立自主知识产权的精密设计和制造的空气静压轴承用于所有系列圆柱度仪，提供高精度的测量。
24、本机具有自动识别轮廓间断，自动剔除功能；具备自动识别功能与凹口剔除方案功能，并能对圆柱某一界面进行提取，识别其圆度情况。
25、电机整流子测量采用专用测量及处理软件，同一界面可显示圆度、跳动量、单片跳动、邻片间跳动等参数值；
26、可选择多截面法和螺旋法进行工件检测；
工作原理 Working principle
圆柱度仪采用半径测量法，工作旋转式。该圆度仪旋转轴系采用高精度气浮主轴作为测量基准；该圆度仪电器部分由高级计算机及精密圆光栅传感器、精密电感位移传感器组成，圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；圆度仪测量软件采用基于中文版WinXP操作系统平台的圆度测量软件，完成数据采集、处理及测量数据管理等工作。
技术指标 Technical indicators
规格/型号 HCDY-300 测量系统分辨率 0.01μm 示值误差 ±6% 径向误差（径向旋转综合精度） （±0.03+0.0004H）μm；H指测量高度; 轴向误差（轴向旋转综合精度） （±0.03+0.006X）um；X指到主轴中心的距离 传感器沿Z轴导轨移动时的直线度 0.30μm/100mm 基准回转轴线与Z轴导轨平行度 0.45μm/100mm X轴导轨移动时直线度 0.5μm/100mm 测量最大外径 Φ300mm（可根据客户需求定制） 测量最小内径 Φ2.5mm （最小可测Φ1.5mm需选配小测针） 测量最大高度 500mm（可根据客户需求定制） 最大测量孔深度 70mm（使用标准测针时） 传感器 测量范围：±250 mm；
测力：7-10Mn；
测针：Ф2.0 mm（宝石球测针）
承载重量 70Kg 工作台台面直径 Φ300mm 传感器水平位移量 220mm 传感器垂直位移量 500mm 主轴转速 5转/分 圆度评定方法 LSC/MZC/MIC/MCC 测量分析功能 圆度、圆柱度、直线度、同心度、同轴度、平面度、平行度、垂直度、直径、锥度、表面波纹度、跳动量、波段分析、偏心、频谱分析
标准配置 Standard configuration
类别 序号 名称 数量 备注 机械部分 1 圆柱度仪主体 1 HCDY-300 2 立柱 1 3 调心调平工作台 1 4 φ300工作台 1 5 电感传感器 1 6 测头 1 7 标准棒 1 8 标准椭圆柱 1 9 玻璃半球标准件 1 10 仪器使用说明书 1 11 整机检验合格证 1 12 专用工具箱 1 电气部分 13 专用计算机 1 14 打印机 1 15 前置放大板 1 控制盒内置 16 A/D模数转换板 1 控制盒内置 17 电器专用连接线 1 18 直光栅 德国HEIDENHAIN 19 圆光栅 德国HEIDENHAIN 20 电机 德国maxon 21 运动控制卡 22 电源线 1 软件 23 专用测量软件 1 光盘
