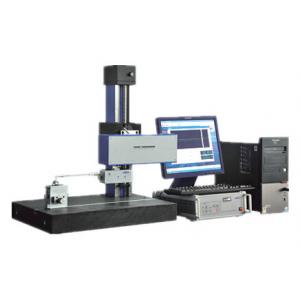

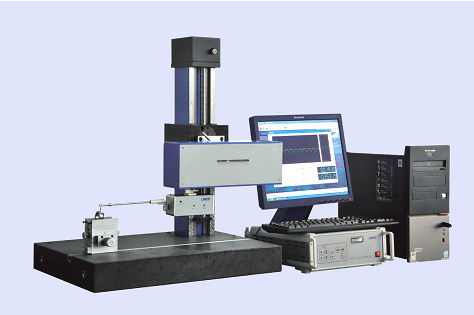

2302A型 表面轮廓-粗糙度测量仪
产品简介 Product introduction
2302A型表面轮廓-粗糙度测量仪是一款高精度的综合测量仪器，它采用电感传感器和高精度光栅技术，既可以测量工件的距离、角度、圆弧半径、以及点、线、圆弧等几何要素的相互位置等形位参数，又可以测量表面粗糙度、波纹度、原始轮廓参数，为生产车间和计量部门提供了对零件形状误差和表面微观轮廓进行高精度检测的手段。
性能特点 Performance characteristics
● 本仪器配置了触针式光栅传感器，可配图标准斧型、圆锥型、球型等各种形式的测针，以适合各种测量要求。
● 测针和测杆通过精确的定位结构保证了互换精度，使更换测针及测杆的操作不影响仪器的测量精度。
● 本仪器配备了功能强大的轮廓测量评定软件，可以完成被测轮廓的距离、角度、圆弧半径、直线度、圆轮廓度等形状和位置参数的测量，也可以通过绘制辅助点、辅助直线、辅助圆等图形要素配合直线拟合、圆拟合、自动选择极值点、自动调平、不等比例放大、求取轮廓交点及比例分割点等丰富的功能完成对被测轮廓的各种二维轮廓参数的测量。
● 测量轮廓及标注结果既可以保存为CAD兼容的DXF和DWG文件，又可以打印输出。
● 软件配置的螺纹测量模块可以在输入被测螺纹标称尺寸参数的条件下，将被测螺纹轮廓的所有牙型角、牙型半角、螺距等参数一次评定并标注在图样上，并可以用CAD文件、参数文本文件、及打印方式输出。
● 轮廓比对软件模块可以完成被测轮廓与CAD文件导入的或测量得到的标准轮廓进行比对的功能，设定上下偏差限后，轮廓的合格部分和超差部分可以在图形上以不同颜色标识出来，并自动给出合格区域所占比例。
技术指标 Technical indicators
1、测量原理：垂直方向：触针法，电感传感器；
水平方向：直线光栅；
2、驱动箱水平滑行范围：100mm；
3、驱动箱滑行速度：0.1,0.2,0.5,0.8,1mm/s；
4、传感器返回形式：手动，自动；
5、基准导轨的直线性：1μm/100mm；
6、驱动箱升降：滚动丝杠升降系统，机动升降，自动对准零位；
7、立柱垂直测量高度：260mm；
8、工作台结构：460mm×720mm大理石平台；
9、形状测量系统：
1) 测量范围：垂直20mm，水平100mm；
2) 测量精度：垂直±0.2%，水平±0.004%；
3) 垂直分辨力：0.06μm/4mm，0.3μm/20mm；
4) 水平分辨力：1μm ；
5) 测量参数：垂直距离，水平距离，两直线夹角，圆弧半径，圆心-直线距离、圆心-圆心距离、直线度、圆度等形位公差参数；
6) 圆形放大倍率：最大10000倍无级连续放大；
7) 传感器测杆长：230mm；
8) 测针长度：22mm；
9) 针尖角度：11°；
10) 针尖半径：25μm；
11) 测力：0.02-0.06N；
12) 传感器滑行角度：上升角≤77°，下降角≤88°；
10、微观轮廓测量系统：
1) 测量范围：垂直400μm，水平100mm；
2) 表面粗糙度示值误差：≤±5%；
3) 最小分辨力：垂直0.6nm，水平1μm；
4) 取样长度：0.08，0.25，0.8，2.5，8mm；
5) 评定长度：N×k倍取样长度，N=1，2，3，4，5；N为行程长度内任意整数倍；
6) 粗糙度测量参数：Ra，Rc，Rp，Rv，Rz，Rq，Rsm，Rt，Rsk，Rku，Rdq，Rmr；
7) 波纹度测量参数：Wa，Wc，Wp，Wv，Wz，Wq，Wsm，Wt，Wsk，Wku，Wdq，Wmr；
8) 原始轮廓测量参数：Pa，Pc，Pp，Pv，Pz，Pq，Psm，Pt，Psk，Pku，Pdq，Pmr；
9) 微观轮廓测量参数：│X2-X1│，│Y2-Y1│；
10) 图像分析功能：支承率曲线、幅度分布曲线、轮廓峰密度等。
11) 轮廓图形垂直放大倍率：最大100000倍无级连续放大；
12) 轮廓图形水平放大倍率：最大50000倍无级连续放大；
13）传感器测针：金刚石棱锥，锥角90°，针尖半径2μm;
11、仪器净重：260kg；
12、仪器毛重：360kg；
13、仪器外型尺寸：1610mm×460mm×740mm；
14、包装外形尺寸：1590mm×1150mm×1065mm；
标准配置 Standard configuration
1、立柱
2、驱动箱
3、电箱
4、微机
5、打印机
6、粗糙度传感器（标准、刚性）
7、形状传感器
8、V型工作台
9、调斜工作台
10、平口钳
11、校对样块
12、高度校准器具
选配附件 Optional accessories
● 粗糙度圆弧传感器
● 粗糙度深槽传感器
● 粗糙度小孔传感器
● 万向工作台
● 可根据用户要求设计专用形状测针和粗糙度传感器
● 多功能V型块
● 轮廓仪专用底台
● 角度校准器具
● 标准球校准器具
形状传感器可用来测量台阶高度/宽度、倒角的宽度和圆弧半径等。可测量最小圆弧半径0.1mm。
配置了大量程电感式形状传感器，垂直测量范围可达20mm。
刚性粗糙度传感器可用来测量工件的粗糙度、波纹度、以及微观轮廓。
标准粗糙度传感器可用来测量平面、圆柱母线粗糙度。
圆弧粗糙度传感器可测量曲率半径不小于3mm的曲面粗糙度
深槽粗糙度传感器可用来测量工件槽内的粗糙度
