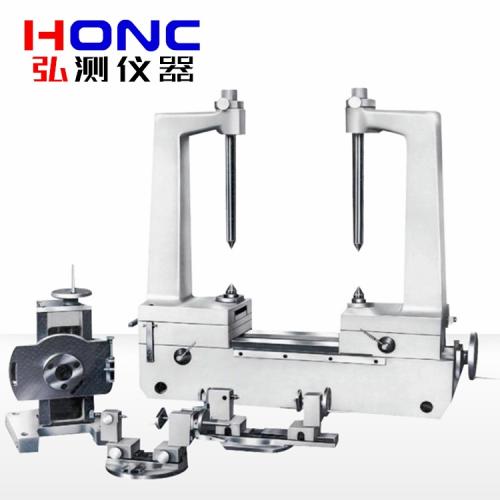

3101E/3101L型 齿轮双面啮合综合测量仪
产品简介 Product introduction
齿轮双面啮合综合测量仪可用于测量圆柱齿轮和蜗轮副的径向综合总偏差和一齿径向综合偏差，也可以用于测量两轴夹角为90°的圆锥齿轮分度圆锥顶点的偏移量， 可广泛应用于汽车、农机等机械制造行业。
性能特点 Performance characteristics
● 长期稳定的精度，高级合金钢滚动测量导轨，精心的加工和特殊工艺处理。
● 方便、经济、实用，结构简单、合理，操作维修方便。对使用环境要求不高，适合生产现场使用。
技术指标 Technical indicators
规格/型号
3101E
3101L
可测齿轮模数
1-10mm
两芯轴中心距离
50-320mm
带轴齿轮最大外圆直径
200mm
带轴齿轮轴长
110-350mm
蜗杆最大外圆直径
140mm
--
蜗杆轴长
120-240mm
--
加高立柱可测齿轮轴长
--
250-750mm
被测齿轮最大重量
50kg
仪器净重
210kg
200kg
仪器毛重
280kg
280kg
包装外形尺寸(长×宽×高)
1000mm×925mm×747mm
1000mm×925mm×1017mm
仪器应用范围
可测量带轴、带孔圆柱齿轮、蜗杆副和锥齿轮
可测量带长轴齿轮、带孔齿轮
标准配置 Standard configuration
规格/型号
3101E
3101L
测量主机
1台
1台
顶尖座
2件
1件
蜗杆支架
1件
--
加高顶尖立柱
--
1件
百分表
1块
1块
标准齿轮芯轴
1件
1件
标准齿轮转动套
1件
1件
垫圈
2件
2件
装齿轮用芯轴
1件
1件
顶尖座定位芯轴
2件
2件
锥齿轮芯轴
1件
--
