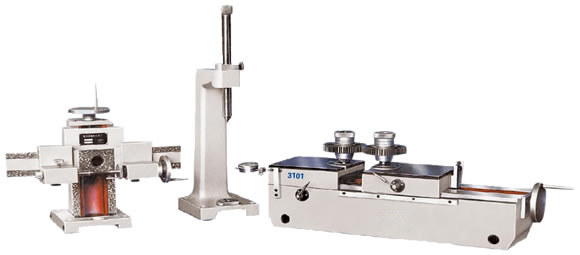

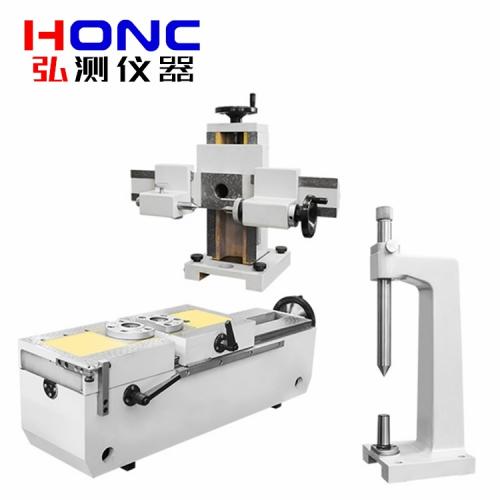

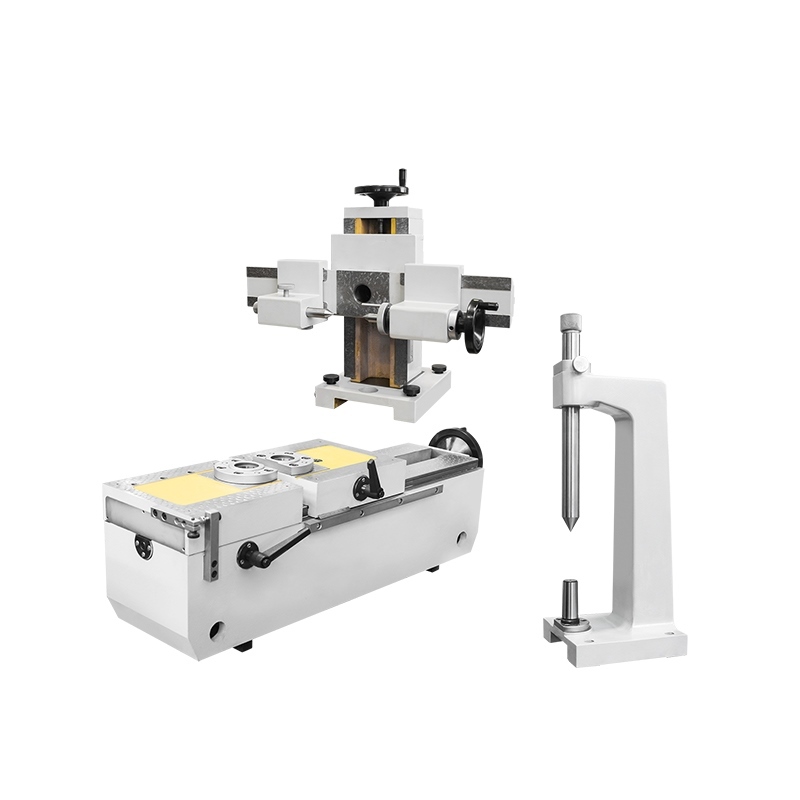

3101、3101A、3101B型 齿轮双面啮合综合测量仪

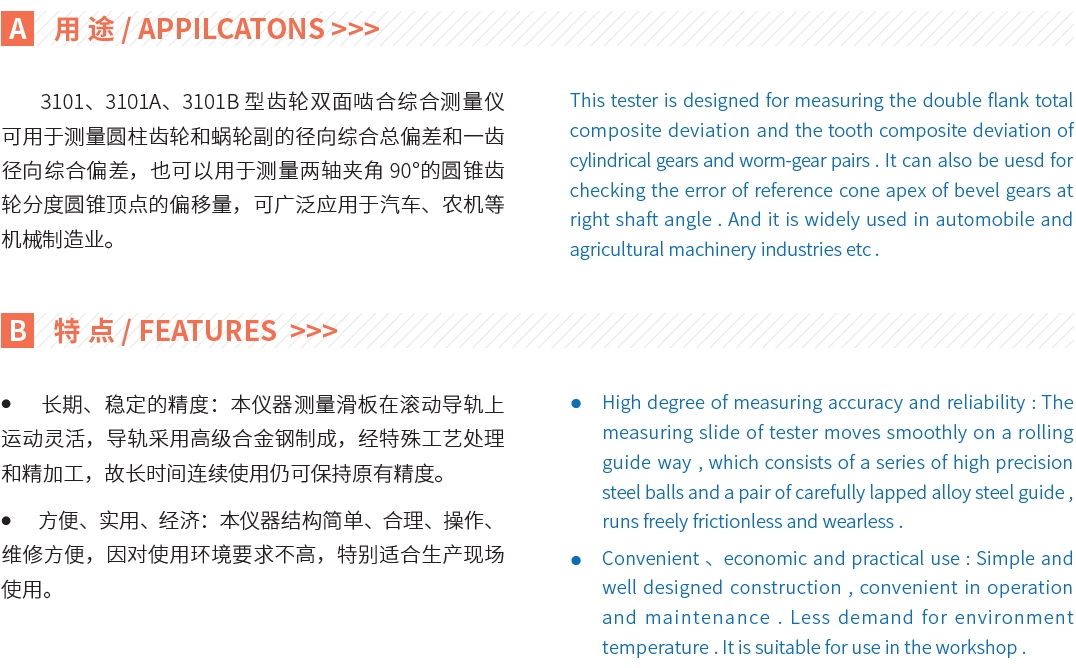

产品简介 Product introduction
齿轮双面啮合综合测量仪可用于测量圆柱齿轮和蜗轮副的径向综合总偏差和一齿径向综合偏差，也可以用于测量两轴夹角为90°的圆锥齿轮分度圆锥顶点的偏移量，可广泛应用于汽车、农机等机械制造行业。
性能特点 Performance characteristics
● 长期、稳定的精度：本仪器测量滑板在滚动导轨上运动灵活，导轨采用高级合金钢制成，经过特殊工艺处理和精心加工，故长时间连续使用仍可保持原来的精度。
● 方便、实用、经济:本仪器结构简单、合理，操作、维修方便，因对使用环境要求不高，特别适合生产现场使用。

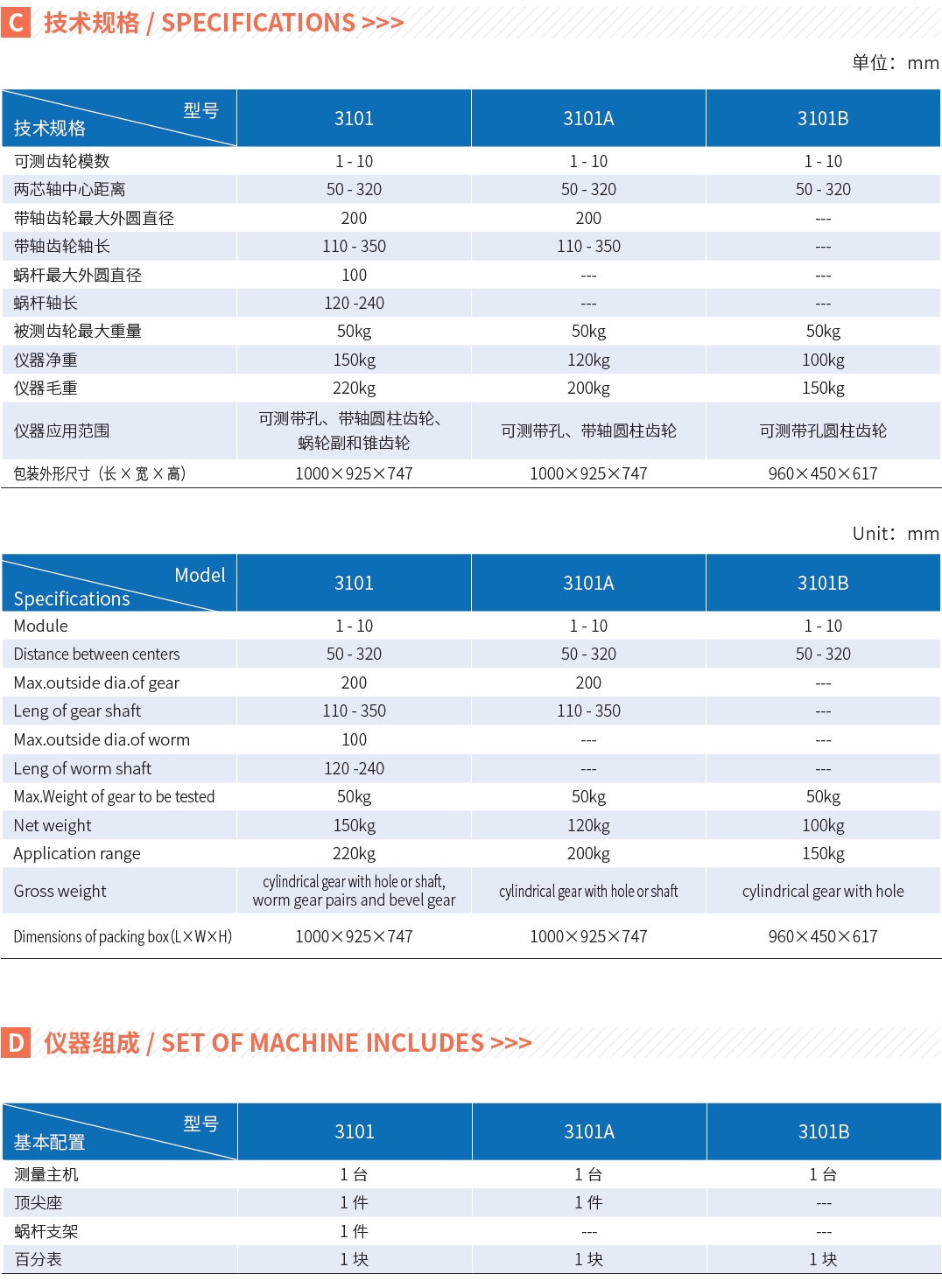

技术指标 Technical indicators
规格/型号
3101
3101A
3101B
可测齿轮模数
1～10 mm
两芯轴中心距离
50-320mm
带轴齿轮最大外圆直径
200mm
200mm
--
带轴齿轮轴长
110-350mm
110-350mm
--
蜗杆最大外圆直径
100mm
--
--
蜗杆轴长
120-240mm
--
--
被测齿轮最大重量
50kg
仪器净重
150kg
120kg
100kg
仪器毛重
220kg
200kg
150kg
包装外形尺寸(长×宽×高)
1120mm×960mm×887mm
1000mm×925mm×747mm
960mm×450mm×617mm
仪器应用范围
可测带孔、带轴圆柱齿轮、蜗杆副和锥齿轮
可测带孔、带轴圆柱齿轮
可测带孔圆柱齿轮

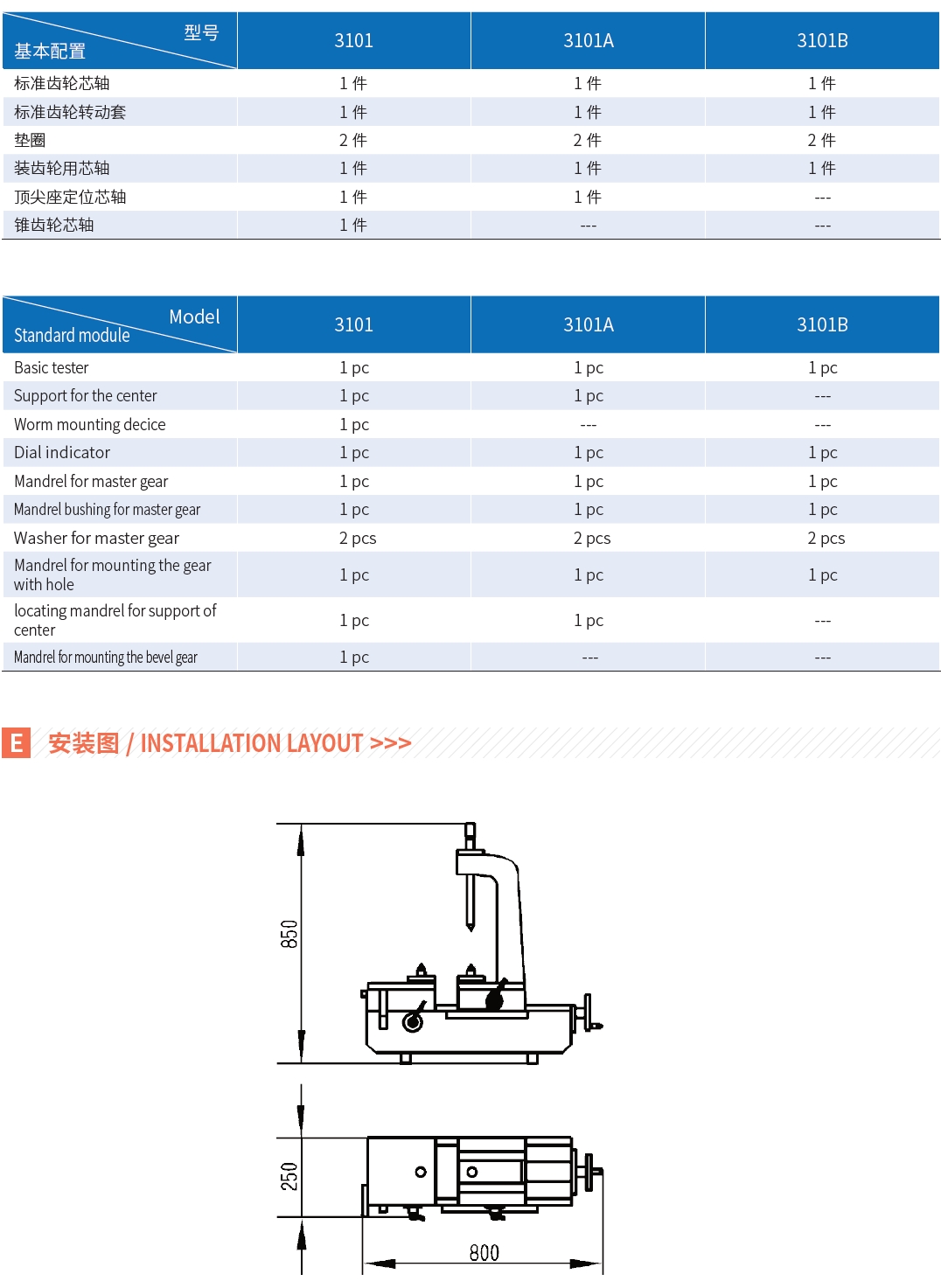

标准配置 Standard configuration
规格/型号
3101
3101A
3101B
测量主机
1台
1台
1台
顶尖座
1件
1件
--
蜗杆支架
1件
--
--
百分表
1块
1块
1块
标准齿轮芯轴
1件
1件
1件
标准齿轮转动套
1件
1件
1件
垫圈
2件
2件
2件
装齿轮用芯轴
1件
1件
1件
顶尖座定位芯轴
1件
1件
--
锥齿轮芯轴
1件
--
--
