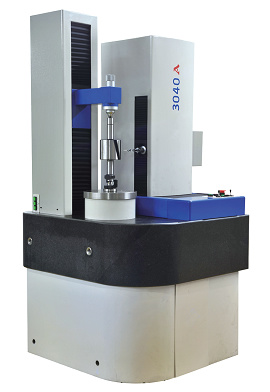

3040A、3060A、3080型 经济型齿轮测量中心
产品简介 Product introduction
3040A、3060A、3080经济型齿轮测量中心，基本配置软件可以测量圆柱齿轮，可选测量软件有：齿轮滚刀测量软件、蜗轮滚刀测量软件、剃齿刀测量软件、插齿刀测量软件、蜗杆测量软件、蜗轮测量软件、直齿锥齿轮测量软件、斜齿锥齿轮测量软件、弧齿锥齿轮测量软件等。
应用范围 Applications
本机主要用于测量各种形状的直齿圆柱齿轮，斜齿圆柱齿轮；可选配置可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具；可选配置还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件。广泛应用于汽车、机床工具、仪器仪表、科研部门及工厂计量室。
性能特点 Performance characteristics
■ 主机结构、部件先进，测量精度高。进口高精度测头、示值稳定；密珠滚动导轨、刚性好；测量主机采用四坐标测量系统，主轴采用直驱电机，其它三轴采用日本高性能交流伺服电机，进口高精度传感器作为位置传感器，形成全闭环反馈控制，提高了系统的测量精度。
■ 软件功能齐全，内容丰富。用户可根据被测工件，选择测量项目。圆柱齿轮测量结果按GB10095-2008、DIN3962-1978、ISO1328、AGMA-2000-A88等多种评定标准进行自动评定、分级。对于特殊要求，还可以进行齿廓公差带（K形图）、齿廓凸度Cα、螺旋线公差带（K形图），螺旋线鼓度Cβ等项目的评定。
■ 操作方便，测量过程自动完成。被测工件在一次装卡过程中，由计算机控制自动完成测量过程，测量效率高。
■ 主机外形美观，结构稳定。采用大理石平台，美观不变形。
技术指标 Technical indicators
规格/型号 3040A 3060A 3080 可测齿轮模数 1～12mm 1～20mm 1～20mm 可测齿轮最大外径 400mm 600mm 800mm 上下顶尖距离 30～500mm 20-800mm 30～1000mm 测头至下顶尖距离 40-340mm 5-405mm 10-600mm 可测螺旋角范围 0—90° 0—90° 0—90° 可测工件最大重量 100kg 400kg 1000kg 仪器净重 1350kg 2600kg 3000kg 仪器毛重 1650kg 3000kg 3500kg 主机尺寸（长×宽×高） 925mm×950mm×1880mm 1246mm×1080mm×2195mm 1370mm×1365mm×2460mm 包装外形尺寸(长×宽×高) 1360mm×1070mm×2047mm 1574mm×1260mm×2407mm 1800mm×1560mm×2337mm 工件立柱包装箱尺寸(长×宽×高) - - - - 1760mm×800mm×957mm 微机箱包装尺寸(长×宽×高) 1300mm×1000mm×1107mm 1300mm×1000mm×1107mm 1700mm×1030mm×1107mm
标准配置 Standard configuration
● 测量主机
● 微型计算机
● 打印机
● 微机桌
● 带动器
● 标准芯轴
● 球测头
● 进口球测头
选配附件 Optional accessories
● 渐开线、螺旋线样板
● 高精度标准齿轮
● 可涨芯轴
● 稳压电源
