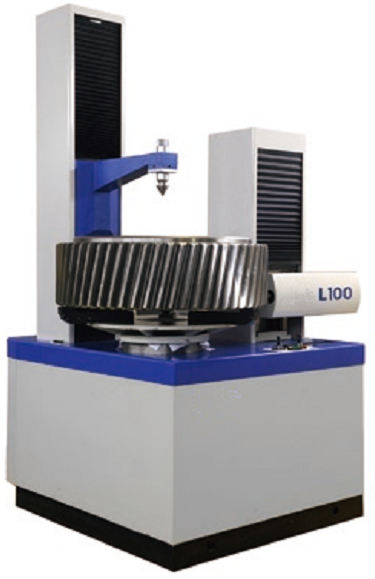

L80、L100型 齿轮测量中心
产品简介 Product introduction
L80、L100型齿轮测量中心,基本配置软件可以测量圆柱齿轮,可选测量软件有:齿轮滚刀测量软件、蜗轮滚刀测量软件、剃齿刀测量软件、插齿刀测量软件、蜗杆测量软件、蜗轮测量软件、直锥齿轮测量软件、斜锥齿轮测量软件等,并可按照用户要求扩展。
应用范围 Applications
本机主要用于测量各种形状的直齿圆柱齿轮,斜齿圆柱齿轮;可选配置可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、径向剃齿刀、插齿刀等齿轮刀具;可选配置还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件。广泛应用于汽车、机床工具、仪器仪表、科研部门及工厂计量室。
性能特点 Performance characteristics
■ 主机结构紧凑,测量精度高,示值稳定,外形美观。测量主机采用四坐标测量系统;德国进口长、圆光栅传感器;瑞士TESA高精度电感测头;密珠滚动导轨。
■ CNC系统采用新型运动控制卡,DDR电机驱动的全闭环轨迹控制。
■ 软件功能齐全、内容丰富,用户可根据被测工件,选择测量项目。圆柱齿轮测量结果可按GB10095-2008、DIN3926-1978、ISO1328、AGMA-2000-A88等多种评定标准进行自动评定;齿廓K形图、齿廓凸度、螺旋线轮齿鼓度等项目的评定。
■ 软件操作简便,被测工件一次装卡,由计算机控制自动完成测量,测量效率高;齿廓和螺旋线偏差可由用户自由选齿测量;测量曲线评定范围可由鼠标拖动;测量速度可由操作者在软件中选择。
■ 可由用户选择多种打印报表格式;测量参数修改时可以从新计算绘图;测量中间数据可由用户选择存储,用于分析;可视化参数输入。
技术指标 Technical indicators
规格/型号 L80 L100 可测齿轮模数 1~20mm 1~20mm 可测齿轮最大外径 800mm 1000mm 上下顶尖距离 40~1000mm 100~1100mm 测头至下顶尖距离 20-600mm 20-600mm 可测螺旋角范围 0—90° 0—90° 可测工件最大重量 1000kg 1500kg 仪器净重 2500kg 2600kg 仪器毛重 3000kg 3100kg 主机尺寸(长×宽×高) 1400mm×1310mm×2408mm 1465mm×1435mm×2590mm 包装外形尺寸(长×宽×高) 1600mm×1700mm×2257mm 1650mm×1760mm×2357mm 工件立柱包装箱尺寸(长×宽×高) 1760mm×800mm×957mm 2000mm×1000mm×1165mm 微机箱包装尺寸(长×宽×高) 1700mm×1030mm×1107mm 1700mm×1030mm×1107mm
标准配置 Standard configuration
● 测量主机
● 微型计算机
● 微机内控桌
● 打印机
● 球测头
● 带动器
● 测杆
● 标准芯轴
● 打印纸
选配附件 Optional accessories
● 渐开线、螺旋线样板
● 高精度标准齿轮
● 可涨芯轴
● 稳压电源
