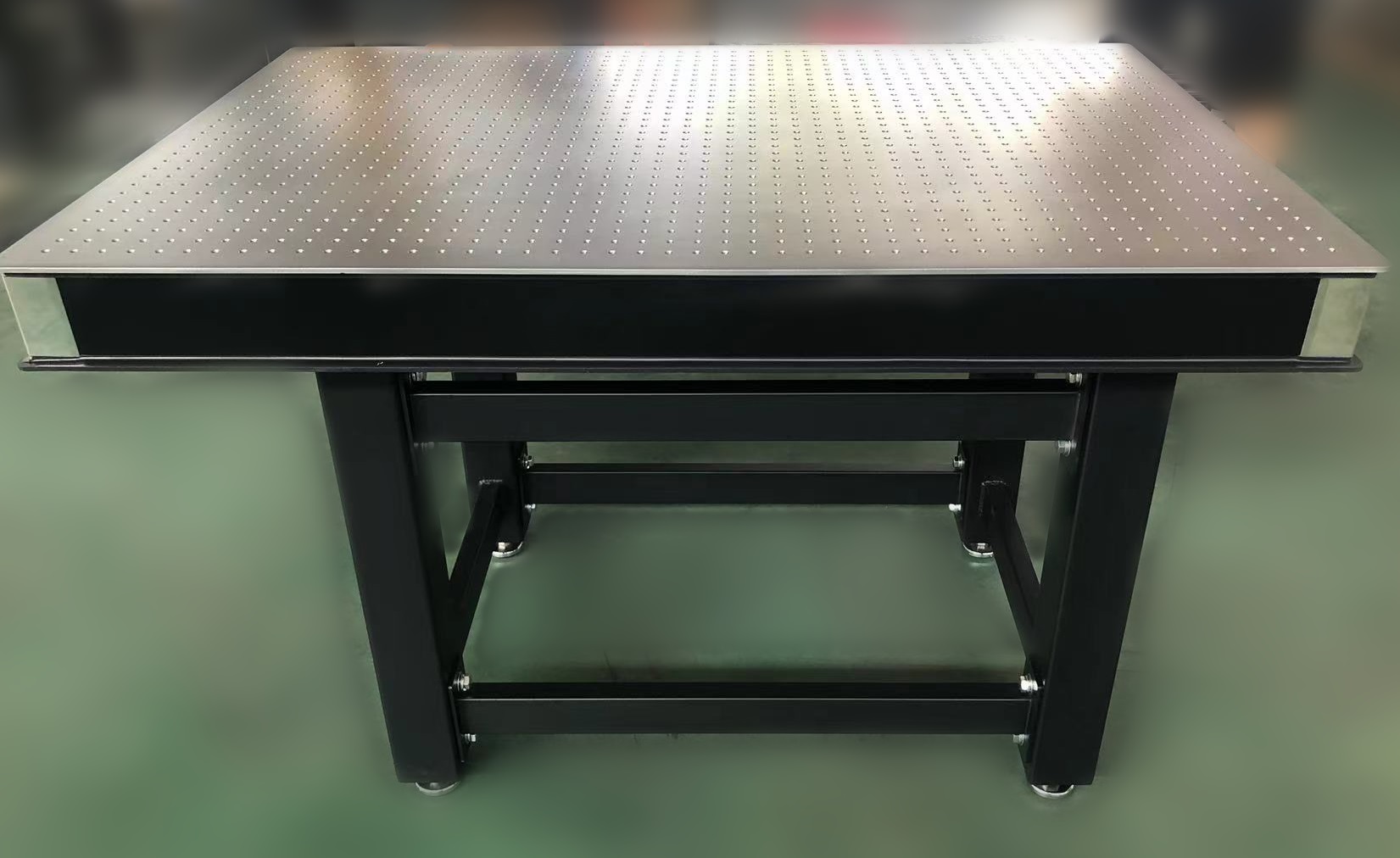

高精度精密气浮隔振光学平台
产品简介 Product introduction
高精度精密气浮隔振光学平台，能够满足精密负载对振动隔离需求，且面向大多数设备仪器提供通用化隔振解决方案，改善振动环境，以发挥设备仪器的更佳效能。适合于显微镜、光路测试、光学测量、激光干涉、激光扫描、光谱全息实验等领域应用。
性能特点 Performance characteristics
优异的隔振性能：内置精密空气弹簧隔振系统，具备优秀的固有频率，对多个方向的振动特别是垂直方向有着良好衰减效果，避免外界振动干扰设备仪器精度，提高仪器设备使用精度和使用效率。
自动调节水平功能：放置负载的位置发生变化，平台迅速通过高精度阀门自动调整空气弹簧内部的气压，自动保持水平。标配优质超静音压缩机。
台板采用蜂窝芯夹板结构,具有重量轻、高刚度、高阻尼等优点，上面板为1cr17优质高导磁不锈钢，经精密研磨处理，平面度高，回旋打磨工艺清除毛边，达到无反射、亚光效果，面板具有M6螺孔阵列，易于固定光学元件。
隔振支撑为优质钢管焊接而成，整体坚固可靠。
工作压力为0.35～0.6Mpa，标准配置调压过滤阀将保证空气弹簧的长期有效工作，用户只需要将气管连接进气口，就能使装置正常发挥隔振功能，气源可通过小型空气压缩机或氮气瓶供给，便于在安静场合使用。
采用半膜片式空气弹簧，隔振性能好，固有频率通常小于1.5HZ~3HZ，性价比非常高的科研级气浮隔振光学平台。
自动平衡：自动充气，自动平衡，响应时间短，平衡速度快。
固有频率：＜1.5HZ~3HZ，同负载和实际使用情况相关。
重复定位精度：±0.05mm。
静音气泵：排气量：20L/MIN；排气压力；0.7MPA；电压频率：220V50HZ；运行噪声：40DB。
表面粗糙度：表面粗糙度为0.8MM。
台面结构：三层夹心式蜂窝结构。
上台面：5~6mm430高导磁不锈钢，表面做密迪纹亚光处理（避免台面反光）。
台面内部支撑：钢制蜂窝状支撑结构，焊接工艺，强度高。
下底面：4~6mm厚碳钢，内部做防锈漆，表面喷黑塑处理。
侧板：内层碳钢板，外层为黑色铝塑板，美观实用，四角用不锈钢板包角。
平面度：0.02~0.05mm\600mmX600，高于国外同类产品。
台面孔距/孔径：孔距：25mmX25mm孔径：M6国标公制螺纹。
台面厚度/重量：200mm厚度台面/台面重量225公斤。
气浮支撑：半膜片式空气弹簧，支撑腿内部还有二级气室，进一步提升隔振性能，整体焊接式四或六支撑结构（3米为六支撑），具有更好的刚性和稳定性，支架带上下两套高度（水平）调整机构，台面加支架总高度800mm，上下可调25mm。
应用范围 Applications
气浮隔振光学平台广泛应用于光学，电子，精密机械制造，冶金，航天，航空，航海，精密化工和无损检测等领域，以及其他机械行业的精密试验仪器，设备振动隔离的关键装置中。
技术指标 Technical indicators
高精度精密气浮隔振光学平台
≤ 0.05mm/m2
表面粗糙度
≤ 0.8μm
固有频率
X方向：1.2Hz～2.0Hz；Y方向：1.2Hz～2.0Hz
减震效率
X方向＜10Hz时：90%～96%；Y方向＜10Hz时：88%～93%；
X方向＜10Hz时：90%～96%；Y方向＜10Hz时：88%～93%；
振幅
≤ 1.2μm
荷载能力
800kg/m2
重复定位精度
±0.05m
台面孔距
25mm X 25mm
台面孔径
M6国标公制螺纹
产品型号
规格尺寸（mm）
台面厚度（mm）
台面重量（kg）
支撑腿数量
QF-05-05-08
500*500*800
50
30
4
QF-06-06-08
600*600*800
50
43
4
QF-09-06-08
900*600*800
50
65
4
QF-12-06-08
1200*600*800
50(100)
86
4
QF-12-08-08
1200*800*800
50(100)
115
4
QF-12-09-08
1200*900*800
50(100)
130
4
QF-15-09-08
1500*900*800
200
202
4
QF-15-10-08
1500*1000*800
200
225
4
QF-15-12-08
1500*1200*800
200
270
4
QF-18-12-08
1800*1200*800
200
325
4
QF-18-15-08
1800*1500*800
200
405
4
QF-20-12-08
2000*1200*800
200
360
4
QF-24-12-08
2400*1200*800
200
430
4
QF-24-15-08
2400*1500*800
200
540
4
QF-30-15-08
3000*1500*800
250
760
6
各种尺寸，异形平台均可定制
80宽度的支架【小承重、低负载】
120宽度的支架【中承重、中负载】
200宽度的支架【大承重、高负载】
