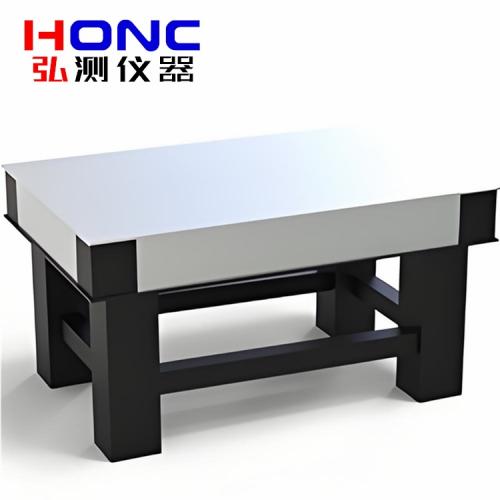

高精度精密阻尼隔振光学平台
产品简介 Product introduction
高精度精密阻尼隔振光学平台，台板采用蜂窝芯夹板结构，具有重量轻、高刚度、高阻尼等优点，上面板为1cr17优质高导磁不锈钢，经精密研磨处理，表面平面度高。回旋打磨工艺清除毛边，达到无反射、亚光效果，面板具有M6螺孔，易于固定光学元件。
● 高分子复合橡胶垫提供对高频振动的隔振能力。
● 隔振支撑为优质钢管焊接而成，整体坚固可靠，可选用安装标准移动脚轮，方便在工作场所内移动。
● 独特的水平调节机构，可以实现轻松水平调节的目的，稳定性能高。
● 表面带阵列螺纹孔的台桌型隔振光学平台，集成国标级阻尼橡胶垫，具有良好隔振效果。
应用范围 Applications
本光学平台广泛应用于光学，电子，精密机械制造，冶金，航天，航空，航海，精密化工和无损检测等领域，以及其他机械行业的精密试验仪器，设备振动隔离的关键装置中。
技术指标 Technical indicators
高精度精密阻尼隔振光学平台
≤ 0.05mm/m2
表面粗糙度
≤ 0.8μm
固有频率
X方向：3.5Hz～6Hz；
Y方向：3.5Hz～6Hz
振幅
≤ 5μm
荷载能力
800kg/m2
重复定位精度
±0.05mm
台面孔距
25mm X 25mm
台面孔径
M6国标公制螺纹
产品型号
规格尺寸（mm）
台面厚度（mm）
台面重量（kg）
支撑腿数量
POT-04-06-08
400*600*800
50
28
4
POT-05-05-08
500*500*800
50
30
4
POT-06-06-08
600*600*800
50
43
4
POT-09-06-08
900*600*800
50
65
4
POT-12-06-08
1200*600*800
50(100)
86
4
POT-12-08-08
1200*800*800
50(100)
115
4
POT-12-09-08
1200*900*800
50(100)
130
4
POT-15-09-08
1500*900*800
200
202
4
POT-15-10-08
1500*1000*800
200
225
4
POT-15-12-08
1500*1200*800
200
270
4
POT-18-12-08
1800*1200*800
200
325
4
POT-18-15-08
1800*1500*800
200
405
4
POT-20-12-08
2000*1200*800
200
360
4
POT-24-12-08
2400*1200*800
200
430
4
POT-24-15-08
2400*1500*800
200
540
4
POT-30-15-08
3000*1500*800
250
760
6
各种尺寸异形平台均可定制
80宽度的支架【小承重、低负载】
120宽度的支架【中承重、中负载】
200宽度的支架【大承重、高负载】
