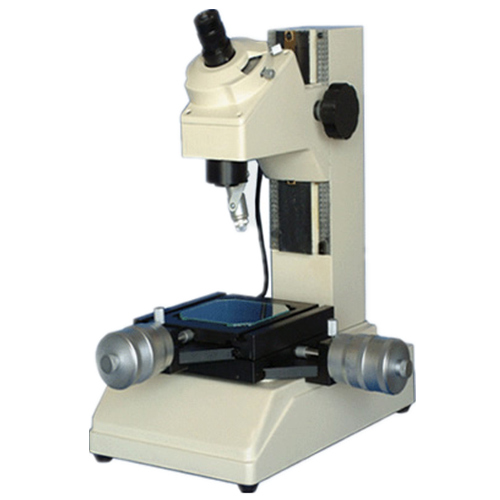

XGJ-1型 小型工具显微镜
产品简介 Product introduction
XGJ-1型 小型工具显微镜是具有繁用性的精密光学计量仪器之一。测量范围广。精确可靠，操作方便。因而特别适用于精密机械制造与工具制造工业。
应用范围 Applications
(1)测定形状样板，样板刀等按照直角座标进行测定;
(2)测定螺纹；螺纹的中径、外径、内径的测定，测定螺距，螺形角，螺形角对螺纹轴的轮廓位置和螺纹形状（齿面的圆整性平坦性，平直性等）
(3)测定角度：测定螺纹梳形车刀，螺纹铣刀的螺形角，各种样板铣刀的轮廓角和各种形状样板的角度等。
(4)本仪器也可作为观察显微镜使用，例如作表面光洁度检定及其他类似工作。
(5)本仪器可配用特殊设备与附件，并可变换不同的放大倍烽对于形状复杂或微小工件的测定极为方便。
技术指标 Technical indicators
1、显微镜放大率：30×(目镜15×物镜2×)
2、载物工作台：测量范围50×50mm(2"×2")
3、载物台面尺寸：152×l52mm
4、载物玻璃有效尺寸： 96mm×96mm
5、最大载重量(玻璃上面)： 5kg
6、读数装置测微头移动量： 25mm(1")
7、格值： 0.002mm(0.0001")
8、聚焦：工件最大高度：110mm
9、聚焦方式：手动(粗动)
10、照明装置：
10.1、透射照明装置带绿色滤光片：无级调节亮度；
10.2、反射照明装置单灯倾斜：反射照明；
11、电源输入：220V 110V
标准配置 Standard configuration
1、仪器主体：1台
2、调焦装置：1套
3、15X目镜：1套
4、目镜筒灯具：1套
5、2X物镜：1只
6、透射照明装置：1套
7、反射照明装置：1套
8、聚焦装置：1套
9、工作台：1套
10、载物台：1套
11、读数测微头：1套
12、电源：1件
13、产品合格证：1份
14、产品说明书：1份
15、 专用高清彩色图像处理系统1套（300万/500万/1000万高清彩色CCD、视频线、数据线）【选配】
16、 专业显微数据分析系统1套【选配】
17、 品牌计算机【选配】
选配附件 Optional accessories
● 专用彩色高清图像处理系统：
● UCMOS03100KPA | 300万像素USB2.0 显微镜相机 CNC
● UCMOS05100KPA | 500万像素USB2.0 显微镜相机 CNC
● U3CMOS03100KPA | 310万像素USB3.0 显微镜相机 CNC
● U3CMOS05100KPA | 510万像素USB3.0 显微镜相机 CNC
● C3CMOS10000KPA | 1000万像素USB3.0 显微镜相机 CNC
● U3ISPM18000KPA | 1800万像素USB3.0 ISP 硬件嵌入式显微镜相机
● E3ISPM03100KPB-E3 | 310万像素USB3.0 显微镜相机(高端)
● E3ISPM20000KPA-E3 | 2000万像素USB3.0 显微镜相机（高端）
● E3ISPM12000KPA-E3 | 1200万像素USB3.0 显微镜相机（高端）
● 专业显微数据分析系统；
● 选配附件；
名称
类别/技术参数
目镜
大视野 WF16X(Φ11mm)
分划 10X(Φ18mm) 格值0.1mm/格
目镜筒
双目镜,可360˚旋转,倾斜30º
三目镜, 倾斜30º 可同时观察与摄影
转换器
五孔 (内向式滚珠内定位)
滤色片
绿滤色片
黄滤色片
CCD接头
0.4X
0.5X
1X
0.5X带分划尺,格值0.1mm/格
摄像仪
DV-1带USB和Video输出
DV-2带USB输出
DV-3带Video输出
摄影装置
2.5X/4X变倍摄影装置带10X取景目镜
4X对焦摄影装置
MD卡环
PK卡环
数码相机接头
CANON(A610,A620,A630,A640)
注意事项 Precautions
1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。
为防止发生触电或火灾，安装显微镜、更换灯泡、更换保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。
2. 严禁分解
除本说明书所提及的可拆卸部分外，严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障，请与供应商联系。
3. 输入电压
请确认输入电压与您所在地区的供电电压是否一致。如果不一致，请不要使用显微镜，并请与供应商联系。如果显微镜使用了错误的输入电压，会导致电路短路或造成火灾，从而损坏显微镜。
4. 使用特定灯泡、保险丝和电源线
如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线，必须使用有接地的电源线（PE）。
5. 显微镜需防高温、防潮、防异物
为防止发生短路或其它故障，请不要长时间在高温，潮湿的环境下使用，适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。如果有水洒在显微镜上时，请立即关闭电源开关，并拔掉电源线，然后用干布将水擦去。当有异物进入或滴入显微镜时，请停止使用并与供应商联系。
6. 光源热度
照明灯泡在使用时会产生高温，在灯亮时不要触摸集光镜或灯箱，熄灯30分钟以内不要接触灯泡。更换灯泡时，请确认灯泡是否已足够冷却（至少熄灭30分钟）。
★ 为防止烫伤，在灯亮时或熄灯30分钟以内不要触摸灯泡。
★ 为防止火灾，请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微动调焦手轮
本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后，请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。
8. 放置场所
本显微镜是精密光学仪器，如果使用或存放不当，将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件：
※. 避免将显微镜放置在以下场所：有阳光直射处、室内照明的垂直下方及其它明亮场所。
※. 适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所，否则镜头上会结雾或发霉，积聚灰尘等，从而损坏显微镜，缩短其使用寿命。
9. 安装灯泡
请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。
※ .擦拭灯体表面污渍，可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面，使其亮度减弱，寿命降低。
※ .安装灯泡时要小心，防止灯泡滑落或伤害手指。
※ .更换灯泡时，请确认灯泡的触点是否完好。如果触点被损坏，灯泡可能不亮或短路。
※ .更换灯泡时，将灯脚尽可能深地插进灯座内。如果灯脚松了，灯泡可能熄灭或接触不良。
10. 仪器搬运
本显微镜是精密光学仪器且重量较重，搬运时小心谨慎，严禁强烈撞击和野蛮操作，否则会造成仪器损坏。
11. 环境保护
请将显微镜包装与使用过程中产生的废弃物，如纸箱、泡沫，塑胶、灯泡、电池等分类后妥善处理，保护环境！
保养维护 Maintenance
1. 主机电源开关为供电控制，观察完毕或暂停使用时，将开关“O”按下，切断电源，以免仪器内电气元件仍处于工作状态。长期不用时，应将电源插头从电源插座中拔出并妥善保管好各种连接线。
2. 保持清洁，可用清洁纱布（或绸布、脱脂棉）蘸少许乙醇将镜头上的油与机身清擦干净，待其完全冷却、干燥后罩上防尘罩。
3. 清洁镜头：用吹风球吹去或用软刷拭去镜头上的灰尘；重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭（两者混合比约酒精20～30%，乙醚70～80%）。
4. 清洁仪器表面：可用清洁的软布擦试；重的污垢可用中性清洁剂擦洗。
5. 保管：长时期不用显微镜时，请关掉仪器电源，灯泡充分冷却，将显微镜的防尘罩罩上，存放在干燥、通风、清洁且无酸碱蒸汽的地方，以免镜头发霉。
6. 定期检查：为保持显微镜的性能，应对仪器进行定期检查和维护。
