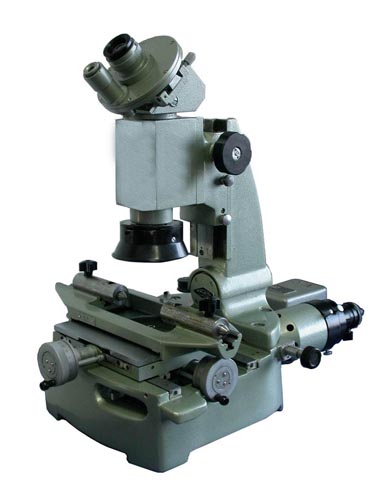

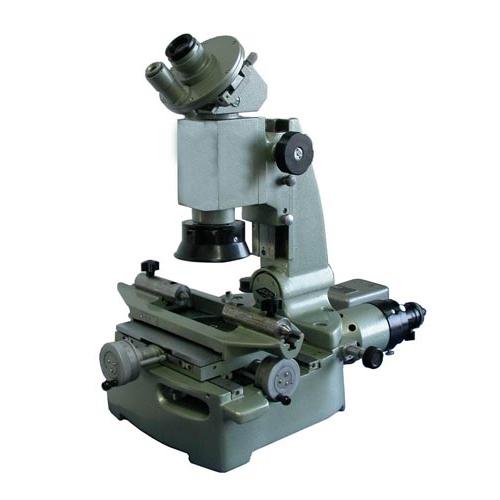

JGX-1型 小型工具显微镜
产品简介 Product introduction
JGX-1型小型工具显微镜是具有繁用性的精密光学计量仪器之一。测量范围广。精确可靠，操作方便。因而特别适用于精密机械制造与工具制造工业。
应用范围 Applications
(1)测定形状样板，样板刀等按照直角座标进行测定;
(2)测定螺纹；螺纹的中径、外径、内径的测定，测定螺距，螺形角，螺形角对螺纹轴的轮廓位置和螺纹形状（齿面的圆整性平坦性，平直性等）
(3)测定角度：测定螺纹梳形车刀，螺纹铣刀的螺形角，各种样板铣刀的轮廓角和各种形状样板的角度等。
(4)本仪器也可作为观察显微镜使用，例如作表面光洁度检定及其他类似工作。
(5)本仪器可配用特殊设备与附件，并可变换不同的放大倍烽对于形状复杂或微小工件的测定极为方便。
技术指标 Technical indicators
(1)测量精度:
测微鼓轮的精度：0.01mm
测角目镜中的角度精度：1’
轮廓目镜中的角度精度：10’
立杆倾斜度尺的精度：1°
(2) 测量范围:
纵向行程：
应用测微螺杆：0-25mm
应用测微螺杆及量块：0-75mm
横向行程：
应用测微螺杆：0-25mm
测角目镜角度分度范围：0-360°
轮廓目镜角度分度范围：±7°
显微镜立柱侧向倾斜范围：≈±12°
显微镜悬臂伸出长度：≈83mm
工作台和物镜之间距离：最大130mm
顶针架所允许的工件长度：
不大于ф25的工件： 最长220mm
不大于ф55的工件： 最长100mm
V型支架装夹工件的最大直径：100mm
(3)放大倍数：
物镜放大倍率
总放大倍数
工作距离
视场直径
1X
10X
≈78mm
≈21mm
3X
30X
≈69mm
≈7mm
5X
50X
≈49mm
≈4.2mm
(4)外形尺寸: 宽：350mm 长：600mm 高：530mm
(5)重量: 21KG
标准配置 Standard configuration
1、仪器主体：1台
2、一般用照明设备：1件
3、测角目镜：1套
4、带测角目镜照明用2W6V灯具：1套
5、3X物镜：1只
6、25mm量块：2块
7、反射照明用8W6V灯具：1套
8、10VA-6V/220变压器：1只
9、顶针架：1套
10、V型支架：1对
11、压板：1套
12、定焦杆：1件
13、鉴定合格证：1份
14、产品说明书：1份
15、 专用高清彩色图像处理系统1套（300万/500万/1000万高清彩色CCD、视频线、数据线）【选配】
16、 专业显微数据分析系统1套【选配】
17、 品牌计算机【选配】
选配附件 Optional accessories
● 专用彩色高清图像处理系统：
● UCMOS03100KPA | 300万像素USB2.0 显微镜相机 CNC
● UCMOS05100KPA | 500万像素USB2.0 显微镜相机 CNC
● U3CMOS03100KPA | 310万像素USB3.0 显微镜相机 CNC
● U3CMOS05100KPA | 510万像素USB3.0 显微镜相机 CNC
● C3CMOS10000KPA | 1000万像素USB3.0 显微镜相机 CNC
● U3ISPM18000KPA | 1800万像素USB3.0 ISP 硬件嵌入式显微镜相机
● E3ISPM03100KPB-E3 | 310万像素USB3.0 显微镜相机(高端)
● E3ISPM20000KPA-E3 | 2000万像素USB3.0 显微镜相机（高端）
● E3ISPM12000KPA-E3 | 1200万像素USB3.0 显微镜相机（高端）
● 专业显微数据分析系统；
● 选配附件；
名称
类别/技术参数
目镜
大视野 WF16X(Φ11mm)
分划 10X(Φ18mm) 格值0.1mm/格
目镜筒
双目镜,可360˚旋转,倾斜30º
三目镜, 倾斜30º 可同时观察与摄影
转换器
五孔 (内向式滚珠内定位)
滤色片
绿滤色片
黄滤色片
CCD接头
0.4X
0.5X
1X
0.5X带分划尺,格值0.1mm/格
摄像仪
DV-1带USB和Video输出
DV-2带USB输出
DV-3带Video输出
摄影装置
2.5X/4X变倍摄影装置带10X取景目镜
4X对焦摄影装置
MD卡环
PK卡环
数码相机接头
CANON(A610,A620,A630,A640)
注意事项 Precautions
1. 在安装显微镜、更换灯泡、保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。
为防止发生触电或火灾，安装显微镜、更换灯泡、更换保险丝和插拔电源之前，必须关闭电源开关，拔掉电源线。
2. 严禁分解
除本说明书所提及的可拆卸部分外，严禁拆卸其它任何部件。否则可能会降低仪器性能、导致触电、受伤及仪器的损坏。如有任何故障，请与供应商联系。
3. 输入电压
请确认输入电压与您所在地区的供电电压是否一致。如果不一致，请不要使用显微镜，并请与供应商联系。如果显微镜使用了错误的输入电压，会导致电路短路或造成火灾，从而损坏显微镜。
4. 使用特定灯泡、保险丝和电源线
如果使用不恰当的灯泡、保险丝或电源线可能导致仪器损坏或仪器火灾。如果使用加长电源线，必须使用有接地的电源线（PE）。
5. 显微镜需防高温、防潮、防异物
为防止发生短路或其它故障，请不要长时间在高温，潮湿的环境下使用，适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。如果有水洒在显微镜上时，请立即关闭电源开关，并拔掉电源线，然后用干布将水擦去。当有异物进入或滴入显微镜时，请停止使用并与供应商联系。
6. 光源热度
照明灯泡在使用时会产生高温，在灯亮时不要触摸集光镜或灯箱，熄灯30分钟以内不要接触灯泡。更换灯泡时，请确认灯泡是否已足够冷却（至少熄灭30分钟）。
★ 为防止烫伤，在灯亮时或熄灯30分钟以内不要触摸灯泡。
★ 为防止火灾，请不要在灯泡附近放置纤维制品、纸张或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微动调焦手轮
本仪器采用粗微动同轴调焦机构。请不要同时沿相反方向旋转左右粗微动调焦手轮。当物镜升降装置已达到移动的极限位置后，请不要继续旋转粗动调焦手轮。否则会导致调焦机构损坏。
8. 放置场所
本显微镜是精密光学仪器，如果使用或存放不当，将会导致仪器损坏或对其精度产生不良影响。在选择使用场所时请考虑以下条件：
※. 避免将显微镜放置在以下场所：有阳光直射处、室内照明的垂直下方及其它明亮场所。
※. 适宜工作环境温度5°C~35°C，相对湿度20%~80%（25°C时）。不要将显微镜长时间放置在高温、潮湿与积满灰尘的场所，否则镜头上会结雾或发霉，积聚灰尘等，从而损坏显微镜，缩短其使用寿命。
9. 安装灯泡
请不要用手指直接触摸灯泡的玻璃表面。安装灯泡时请戴上手套或用棉质料包裹灯体后再进行安装。
※ .擦拭灯体表面污渍，可用干净的棉质布料蘸上酒精擦拭。如不擦拭干净则会蚀刻在灯泡表面，使其亮度减弱，寿命降低。
※ .安装灯泡时要小心，防止灯泡滑落或伤害手指。
※ .更换灯泡时，请确认灯泡的触点是否完好。如果触点被损坏，灯泡可能不亮或短路。
※ .更换灯泡时，将灯脚尽可能深地插进灯座内。如果灯脚松了，灯泡可能熄灭或接触不良。
10. 仪器搬运
本显微镜是精密光学仪器且重量较重，搬运时小心谨慎，严禁强烈撞击和野蛮操作，否则会造成仪器损坏。
11. 环境保护
请将显微镜包装与使用过程中产生的废弃物，如纸箱、泡沫，塑胶、灯泡、电池等分类后妥善处理，保护环境！
保养维护 Maintenance
1. 主机电源开关为供电控制，观察完毕或暂停使用时，将开关“O”按下，切断电源，以免仪器内电气元件仍处于工作状态。长期不用时，应将电源插头从电源插座中拔出并妥善保管好各种连接线。
2. 保持清洁，可用清洁纱布（或绸布、脱脂棉）蘸少许乙醇将镜头上的油与机身清擦干净，待其完全冷却、干燥后罩上防尘罩。
3. 清洁镜头：用吹风球吹去或用软刷拭去镜头上的灰尘；重的污垢、指印可用镜头纸或软布蘸少许酒精与乙醚的混合液轻轻擦拭（两者混合比约酒精20～30%，乙醚70～80%）。
4. 清洁仪器表面：可用清洁的软布擦试；重的污垢可用中性清洁剂擦洗。
5. 保管：长时期不用显微镜时，请关掉仪器电源，灯泡充分冷却，将显微镜的防尘罩罩上，存放在干燥、通风、清洁且无酸碱蒸汽的地方，以免镜头发霉。
6. 定期检查：为保持显微镜的性能，应对仪器进行定期检查和维护。
