一、全站仪简介

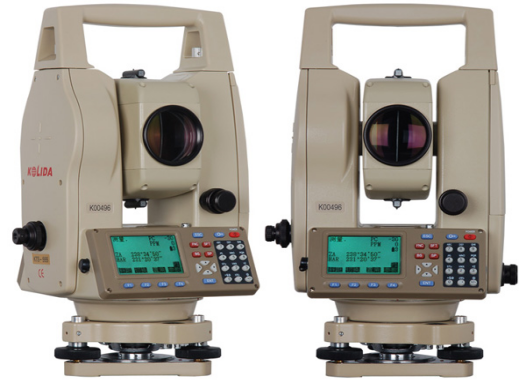

全站仪，即全站型电子速测仪（ Electronic Total Station ）。是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离 ( 斜距、平距 ) 、高差测量功能于一体的测绘仪器系统。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域 。
全站仪是一种集光、机、电为一体的新型测角仪器，与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。电子经纬仪的自动记录、储存、计算功能，以及数据通讯功能，进一步提高了测量作业的自动化程度。
全站仪与光学经纬仪区别在于度盘读数及显示系统，电子经纬仪的水平度盘和竖直度盘及其读数装置是分别采用两个相同的光栅度盘（或编码盘）和读数传感器进行角度测量的。 根据测角精度可分为 0.5 ″， 1 ″， 2 ″， 3 ″， 5 ″， 10 ″等几个等级。
二、全站仪的组成

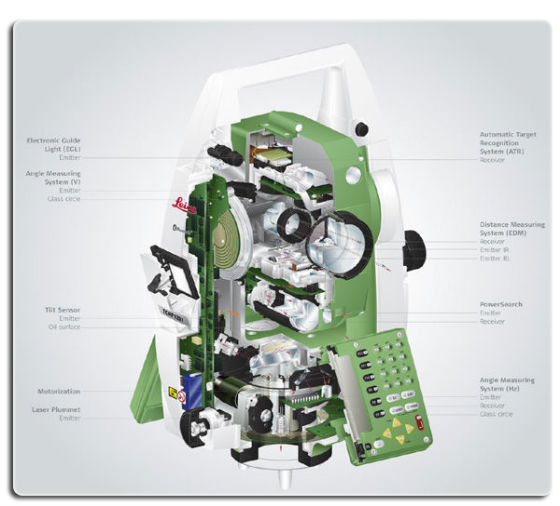

全站仪几乎可以用在所有的测量领域。电子全站仪由电源部分、测角系统、测距系统、数据处理部分、通讯接口、及显示屏、键盘等组成。
同电子经纬仪、光学经纬仪相比，全站仪增加了许多特殊部件，因此而使得全站仪具有比其它测角、测距仪器更多的功能，使用也更方便。这些特殊部件构成了全站仪在结构方面独树一帜的特点。
1 ．同轴望远镜
全站仪的望远镜实现了视准轴、测距光波的发射、接收光轴同轴化。同轴化的基本原理是：在望远物镜与调焦透镜间设置分光棱镜系统，通过该系统实现望远镜的多功能，即既可瞄准目标，使之成像于十字丝分划板，进行角度测量。同时其测距部分的外光路系统又能使测距部分的光敏二极管发射的调制红外光在经物镜射向反光棱镜后，经同一路径反射回来，再经分光棱镜作用使回光被光电二极管接收；为测距需要在仪器内部另设一内光路系统，通过分光棱镜系统中的光导纤维将由光敏二极管发射的调制红外光传也送给光电二极管接收 ，进行而由内、外光路调制光的相位差间接计算光的传播时间，计算实测距离。
同轴性使得望远镜一次瞄准即可实现同时测定水平角、垂直角和斜距等全部基本测量要素的测定功能。加之全站仪强大、便捷的数据处理功能，使全站仪使用极其方便。
2 ．双轴自动补偿
在仪器的检验校正中已介绍了双轴自动补偿原理，作业时若全站仪纵轴倾斜，会引起角度观测的误差，盘左、盘右观测值取中不能使之抵消。而全站仪特有的双轴（或单轴）倾斜自动补偿系统，可对纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正 ( 某些全站仪纵轴最大倾斜可允许至 ±6' ），也可通过将由竖轴倾斜引起的角度误差，由微处理器自动按竖轴倾斜改正计算式计算，并加入度盘读数中加以改正，使度盘显示读数为正确值，即所谓纵轴倾斜自动补偿。
双轴自动补偿的所采用的构造 ( 现有水平 , 包括 Topcon,Trimble): 使用一水泡（该水泡不是从外部可以看到的，与检验校正中所描述的不是一个水泡）来标定绝对水平面，该水泡是中间填充液体，两端是气体。在水泡的上部两侧各放置一发光二极管，而在水泡的下部两侧各放置一光电管，用一接收发光二极管透过水泡发出的光。而后，通过运算电路比较两二极管获得的光的强度。当在初始位置，即绝对水平时，将运算值置零。当作业中全站仪器倾斜时，运算电路实时计算出光强的差值，从而换算成倾斜的位移，将此信息传达给控制系统，以决定自动补偿的值。自动补偿的方式初由微处理器计算后修正输出外，还有一种方式即通过步进马达驱动微型丝杆，把此轴方向上的偏移进行补正，从而使轴时刻保证绝对水平。
3 ．键盘
键盘是全站仪在测量时输入操作指令或数据的硬件，全站型仪器的键盘和显示屏均为双面式，便于正、倒镜作业时操作。
4 ．存储器
全站仪存储器的作用是将实时采集的测量数据存储起来，再根据需要传送到其它设备如计算机等中，供进一步的处理或利用，全站仪的存储器有内存储器和存储卡两种。
全站仪内存储器相当于计算机的内存 (RAM) ，存储卡是一种外存储媒体，又称 PC 卡，作用相当于计算机的磁盘。
5 ．通讯接口
全站仪可以通过 BS—232C 通讯接口和通讯电缆将内存中存储的数据输入计算机，或将计算机中的数据和信息经通讯电缆传输给全站仪，实现双向信息传输。
三、全站仪的使用
全站仪具有角度测量、距离 ( 斜距、平距、高差 ) 测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。内置专用软件后，功能还可进一步拓展。
全站仪的基本操作与使用方法 ：
1 、水平角测量
（ 1 ）按角度测量键，使全站仪处于角度测量模式，照准第一个目标 A 。
（ 2 ）设置 A 方向的水平度盘读数为 0°00′00 〃。
（ 3 ）照准第二个目标 B ，此时显示的水平度盘读数即为两方向间的水平夹角。
2 、距离测量
（ 1 ）设置棱镜常数
测距前须将棱镜常数输入仪器中，仪器会自动对所测距离进行改正。
（ 2 ）设置大气改正值或气温、气压值
光在大气中的传播速度会随大气的温度和气压而变化， 15 ℃和 760mmHg 是仪器设置的一个标准值，此时的大气改正为 0ppm 。实测时，可输入温度和气压值，全站仪会自动计算大气改正值（也可直接输入大气改正值），并对测距结果进行改正。
（ 3 ）量仪器高、棱镜高并输入全站仪。
（ 4 ）距离测量
照准目标棱镜中心，按测距键，距离测量开始，测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式，测量时间约 2.5S ，最小显示单位 1mm ；跟踪模式，常用于跟踪移动目标或放样时连续测距，最小显示一般为 1cm ，每次测距时间约 0.3S ；粗测模式，测量时间约 0.7S ，最小显示单位 1cm 或 1mm 。在距离测量或坐标测量时，可按测距模式（ MODE ）键选择不同的测距模式。
应注意，有些型号的全站仪在距离测量时不能设定仪器高和棱镜高，显示的高差值是全站仪横轴中心与棱镜中心的高差。
3 、坐标测量
（ 1 ）设定测站点的三维坐标。
（ 2 ）设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时，全站仪会自动计算后视方向的方位角，并设定后视方向的水平度盘读数为其方位角。
（ 3 ）设置棱镜常数。
（ 4 ）设置大气改正值或气温、气压值。
（ 5 ）量仪器高、棱镜高并输入全站仪。
（ 6 ）照准目标棱镜，按坐标测量键，全站仪开始测距并计算显示测点的三维坐标。
四、全站仪的数据通讯
全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。全站仪与计算机之间的数据通讯的方式主要有两种，一种是利用全站仪配置的 PCMCIA （ personal computer memory card internation association ） , 个人计算机存储卡国际协会，简称 PC 卡，也称存储卡）卡进行数字通讯，特点是通用性强，各种电子产品间均可互换使用；另一种是利用全站仪的通讯接口，通过电缆进行数据传输。
