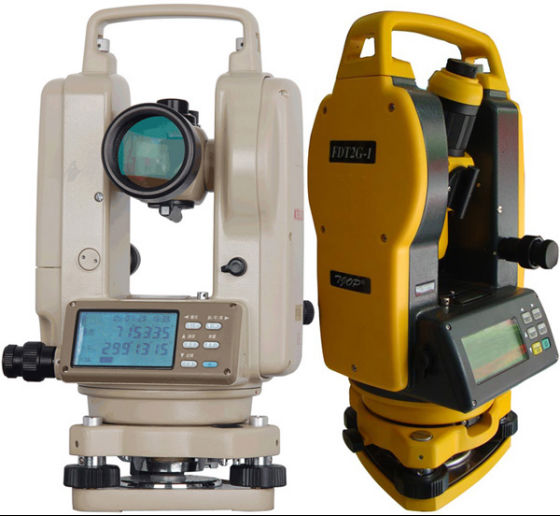

一、经纬仪介绍
经纬仪是测量工作中的主要测角仪器。由望远镜、水平度盘、竖直度盘、水准器、基座等组成。
测量时，将经纬仪安置在三脚架上，用垂球或光学对点器将仪器中心对准地面测站点上，用水准器将仪器定平，用望远镜瞄准测量目标，用水平度盘和竖直度盘测定水平角和竖直角。按精度分为精密经纬仪和普通经纬仪；按读数设备可分为光学经纬仪和游标经纬仪；按轴系构造分为复测经纬仪和方向经纬仪。此外，有可自动按编码穿孔记录度盘读数的编码度盘经纬仪；可连续自动瞄准空中目标的自动跟踪经纬仪；利用陀螺定向原理迅速独立测定地面点方位的陀螺经纬仪和激光经纬仪；具有经纬仪、子午仪和天顶仪三种作用的供天文观测的全能经纬仪；将摄影机与经纬仪结合一起供地面摄影测量用的摄影经纬仪等。
DJ6 经纬仪是一种广泛使用在地形测量、工程及矿山测量中的光学经纬仪。主要由水平度盘、照准部和基座三大部分组成。
1 、基座部分
用于支撑基照准部，上有三个脚螺旋，其作用是整平仪器；
2、照准部分
照准部是经纬仪的主要部件，照准部部分的部件有水准管、光学对点器、支架、横轴、竖直度盘、望远镜、度盘读数系统等。
3 、度盘部分
DJ6 光学经纬仪度盘有水平度盘和垂直度盘，均由光学玻璃制成。水平度盘沿着全圆从 0° ～ 360 °顺时针刻画，最小格值一般为 1 °或 30 ′。
二、经纬仪的安装方法
1 ）三脚架调成等长并适合操作者身高，将仪器固定在三脚架上，使仪器基座面与三脚架上顶面平行。
2 ）将仪器舞摆放在测站上，目估大致对中后，踩稳一条架脚，调好光学对中器目镜（看清十字丝）与物镜（看清测站点），用双手各提一条架脚前后、左右摆动，眼观对中器使十字丝交点与测站点重合，放稳并踩实架脚。
3 ）伸缩三脚架腿长整平圆水准器。
4 ）将水准管平行两定平螺旋，整平水准管。
5 ）平转照准部 90 度，用第三个螺旋整平水准管。
6 ）检查光学对中，若有少量偏差，可打开连接螺旋平移基座，使其精确对中，旋紧连接螺旋，再检查水准气泡居中。
三、度盘读数方法
光学经纬仪的读数系统包括水平和垂直度盘、测微装置、读数显微镜等几个部分。水平度盘和垂直度盘上的度盘刻划的最小格值一般为 1 °或 30 ′，在读取不足一个格值的角值时，必须借助测微装置， DJ6 级光学经纬仪的读数测微器装置有测微尺和平行玻璃测微器两种。
（ 1 ）测微尺读数装置
目前新产 DJ6 级光学经纬仪均采用这种装置。
在读数显微镜的视场中设置一个带分划尺的分划板，度盘上的分划线经显微镜放大后成像于该分划板上，度盘最小格值（ 60 ′ ) 的成像宽度正好等于分划板上分划尺 1 °分划间的长度，分划尺分 60 个小格，注记方向与度盘的相反，用这 60 个小格去量测度盘上不足一格的格值。量度时以零零分划线为指标线。
（ 2 ）单平行玻璃板测微器读数装置
单平行玻璃板测微器的主要部件有：单平行板玻璃、扇形分划尺和测微轮等。这种仪器度盘格值为 30 ′，扇形分划尺上有 90 个小格，格值为 30 ′ /90=20 ″。
测角时，当目标瞄准后转动测微轮，用双指标线夹住度盘分划线影像后读数。整度数根据被夹住的度盘分划线读出，不足整度数部分从测微分划尺读出。
（ 3 ）读数显微镜
光学经纬仪读数显微镜的作用是将读数成像放大，便于将度盘读数读出。
（ 4 ）水准器
光学经纬仪上有 2 ～ 3 个水准器，其作用是使处于工作状态的经纬仪垂直轴铅垂、水平度盘水平，水准器分管水准器和园水准器两种。
* 管水准器
管水准器安装在照准部上，其作用是仪器精确整平。
* 圆水准器
圆水准器用于粗略整平仪器。它的灵敏度低，其格值为 8 ″／ 2mm 。
四、经纬仪的角度测量原理

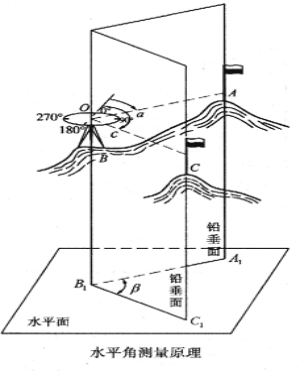

1. 水平角的测量原理
水平角是指过空间两条相交方向线所作的铅垂面间所夹的二面角，角值为 0° ～ 360 °。空间两直线 OA 和 OB 相交于点 O ，将点 A ， O ， B 沿铅垂方向投影到水平面上，得相应的投影点 A ′， O ′， B ′，水平线 O ′ A ′和 O ′ B ′的夹角 β 就是过两方向线所作的铅垂面间的夹角，即水平角。
水平角的大小与地面点的高程无关。
测量角度的仪器在测量水平角时必须具备两个基本条件：
（ 1 ）能给出一个水平放置的，且其中心能方便地与方向线交点置于同一铅垂线上的刻度园盘 —— 水平度盘；
（ 2 ）要有一个能瞄准远方目标的望远镜，且要能在水平面和竖直面内作全圆旋转，以便通过望远镜瞄准高低不同的目标 A 和 B 。图中水平角 β 为 A 和 B 两个方向读数之差： β=b-a。

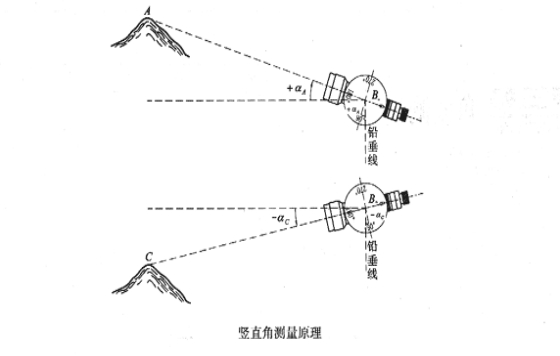

2. 垂直角的测量原理
垂直角是指在同一铅垂面内，某目标方向的视线与水平线间的夹角 α ，也称竖直角或高度角；垂直角的角值为 0° ～ ±90 °。
视线与铅垂线的夹角称为天顶距，天顶距 z 的角值范围为 0° ～ 180 °。
当视线在水平线以上时垂直角称为仰角，角值为正；视线在水平线以下时为俯角，角值为负，如图所示。
由此可知测角仪器经纬仪还必须装有一个能铅垂放置的度盘 —— 垂直度盘，或称竖盘。
