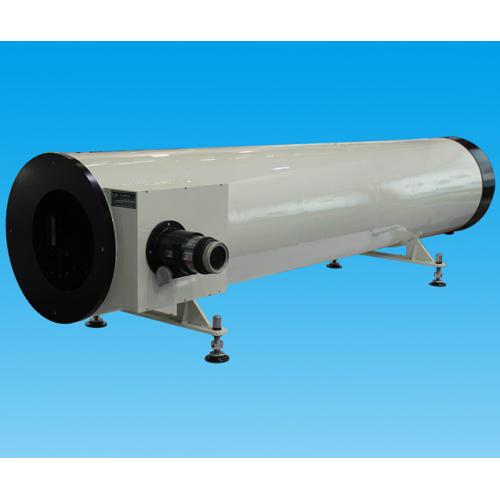

HLZ300-3000型 离轴反射式平行光管
产品简介 Product introduction
离轴反射式平行光管，该系统主要提供红外/白光模拟目标源，能够提供中间无遮挡的一束平行度和均匀性好的平行光；具有支撑机构，使平行光管可安装在光学隔振平台上，并能够进行水平度的调节；配备相应防尘保护装置。
性能特点 Performance characteristics
我司生产的平行光管系列，具有以下优点：
1、焦距80mm-500mm的平行光管具有像质良好的双胶物镜，并配有十字线分划板，可做瞄准用的无穷远目标，是光学仪器生产装校工作中最基本的仪器之一，配备其他附件，具有更广泛的用途。
2、F-XA系列机型可增加各种附件，使其功能更为全面。
3、焦距1000mm-3000mm的平行光管是一种长焦距、大口径，并具有像质优良的双分离物镜的仪器，它配备多种附件，常与前置镜或测量显微镜组合使用，既可作观察、瞄准用的无穷远目标，又可用于光学零部件、光学系统的光学常数测定、成像质量以及微光夜视产品的评定工作和检测，它是光学仪器的科研、生产、教学等单位常用的光学仪器。
4、焦距4600mm的平行光管的物镜为单片非球面透镜。
反射式光学检测系统 系列：
涵盖离轴反射式系统，牛顿反射式系统，卡塞格林系统和离轴多反系统的高精度，大口径，大焦距反射式平行光管。具有以下特点：
A、不受光学材料折射率、均匀性、条纹度等影响，没有色差，结构简单；
B、相比公司传统的透射式平行光管，口径可以更大，焦距更长；
C、先进的光学测试系统，都是使用这种类型的平行光管；
技术指标 Technical indicators
1、 工作波段：0.45µm－12µm；
2、 F/D：10；
3、 有效孔径：φ300mm；
4、 焦距：3000mm；
5、 视场：像方线视场Φ30mm－Φ50mm；
6、 离轴反射，中心无遮拦；
7、 材料：微晶玻璃；
8、 面形：离轴抛物面；
9、 像质：RMS优于λ/15 ，λ=632.8nm。
名称 规格型号 焦距（mm） 有效口径（mm） 视场 像质 离轴反射式平行光管 HLZ50-500 500 50 1° 中心λ/15（RMS@λ=632.8nm） HLZ100-600 600 100 HLZ100-1000 1000 100 HLZ150-1500 1500 150 HLZ200-1500 1500 200 HLZ200-1600 1600 200 HLZ200-2000 2000 200 HLZ300-2000 2000 300 HLZ300-3000 3000 300 HLZ400-4000 4000 400 HLZ500-5000 5000 500 HLZ600-6000 6000 600 标准配置 ZM6照明器；玻璃十字分划板；金属十字分划板； 选配附件 黑体；靶板（玻罗靶；方形靶；刀口靶；
金属小孔靶0.1/0.2/0.5；白光分辨率板1-5号；
白光星点板0.005/0.01/0.02/0.05/0.2/0.1；）载物台；光学平台；
标准配置 Standard configuration
1. 玻璃十字线分划板：1 件
2. 金属十字线分划板：1件
3. 照明器：1 件
4. 随机文件：1件
