CJD-10322型 高精度精密测角仪（高精度精密测角系统、绝对测角仪）

 产品简介  Product introduction

---

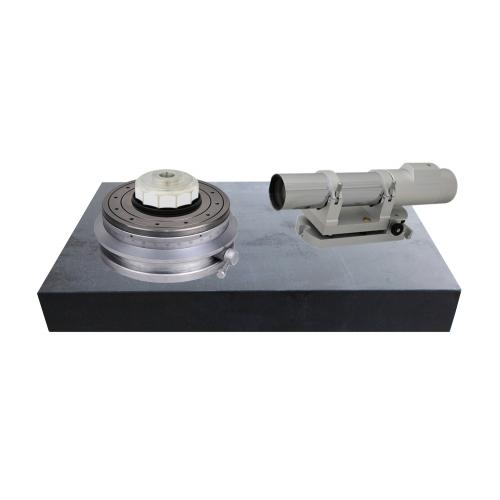

本系列高精度精密测角仪（高精度精密测角系统、绝对测角仪），是由四部分组成，分别是高精度双轴电子光电自准直仪、金属正多面棱体、高精度精密多齿分度台和大理石工作台组合而成，构成高精度角度测量的完备测量系统，可实现0-360°任意角度的测量。也可用于检测各种高精度精密多齿分度台、多面棱体、角度块规、光学棱镜、各种转台、电机、编码器等高精度角度器件的任意旋转角度定位精度、回转精度和角度定位重复性的检测。

本仪器具有测角精度高、操作方便、可实现自动测量等特点。它适用于科研、计量部门的实验，仪器及机械制造业的角度计量、检测之用。

 应用范围   Applications

---

■  光学棱镜角度的检测；

■  多面棱体的检定和校准；

■  多齿分度台的检定和校准；

■  气浮转台，DDR转台，旋转工作台等各种转台的旋转角度定位和角度重复性的检测；

■  电机、编码器等任意旋转角度定位精度、回转精度和角度定位重复性的检测；

■  角度块规的角度检测；

■  其他平面，平台等小角度偏移量的检测；

■  可用千高精度导航用的激光陀螺、遥感、遥测中的多面体扫描镜测量；

■  大屏幕投影显示中的高精度光学棱镜、各种光学制导用的高精度光学棱镜测量，及许多对角度有严格要求的光学和机械零件加工领域。

■  除了直接测量光学及机榄零件抛光表面的角度外，光学测量所涉及的许多指标是可以通过测量角度后直接得到的。例如，玻璃材料的折射率，光学系统的焦距，自聚焦透镜的数值孔径等。

性能特点  Performance characteristics

---

1、本测角系统由光电自准直仪、金属正多面棱体、高精度精密多齿分度台和大理石工作台组合，可根绝实际使用需求任意选择相关机型和配置。

2、本机可以任意搭配组合各种高、中、低精度的光电自准直仪、精密多齿分度台（或转台）、多面棱体、大理石平台等等。

3、可实现0-360°范围内任意角度的测量，测角精度高，配合高精度电子光电自准直仪，测角精度高达0.1″，分辨率高达0.001″；

4、高精度精密多齿分度台是利用多齿啮合的平均效应原理，具有较高的分度精度，高达0.2″以内。

5、可选配细分高精度精密多齿分度台，最小分度达0.1″。

6、金属正多面棱体可配备00级（一等；±0.5″），0级（二等；±1″），1级（三等；±2″），2级（四等；±5″）等各种规格。

7、大理石工作台可定制任意规格尺寸（1200*800mm、1400*800mm、2000*1000mm或其他任意尺寸），也可配0级，00级或者000级。

8、光电自准直仪可选配转台数据分析软件、多面棱体检定软件或多齿分度台检定软件，可对多面棱体和多齿分度台进行检定和校准。

9、光电自准直仪配备二维可调底座，可进行左右偏摆方向和上下俯仰方向微小角度的二维调节。

10、光电自准直仪系列支持测量数据保存、查看、打印及生成实验报告，可自定义被测工件、公司名称，操作人员等表头信息；

 结构描述  Structure description

---

1、大理石工作台底座

大理石工作台底座配备垫脚，大理石工作台可定制任意规格尺寸（1200*800mm、1400*800mm、2000*1000mm或其他任意尺寸），也可配0级，00级或者000级。

2、光电自准直仪

光电自准直仪是基于自准直原理，通过光电瞄准对被测件的角位移进行精密测量，自准直光管中有敏感该位移量的光电传感器，它将光信号转换成电信号，再由电信号处理电路将其转换成相应的角度值。

可根据实际使用需求，配备人眼读数型双向精密光学自准直仪、数字显示型双向精密测微自准直仪和电脑型高精度双轴电子光电自准直仪。三者区别如下：

A、人眼读数型双向精密光学自准直仪：测量精度：0.5″~1″；分辨率：1″；

B、数字显示型双向精密测微自准直仪：测量精度：0.1″~1″；分辨率：0.1″~0.01″；

C、电脑型高精度双轴电子光电自准直仪。测量精度：0.01″~1″；分辨率：0.1″~0.001″；

3、高精度升降工作台【选配】

高精度升降工作台可以对光电自准直仪主机的上下升降高度位置进行调整。

4、二维可调底座

高精度二维可调底座可以对自准直光管的左右偏摆方向角度和上下俯仰方向角度进行调整。

5、高精度精密多齿分度台【或选用普通转台替代】

常规的高精度精密多齿分度台分为360齿（最小分度1°），720齿（最小分度0.5°）和细分720齿（最小分度0.1″）；可配合多面棱体机型小角度测量。

6、差动多齿分度台【选配】

差动多齿分度台由720齿和391齿齿盘组成，可提供4.6″的分度间隔，自准直光管的测量范围为±19.99″，因此用差动多齿分度台的转角与自准直光管的测量值结合，就可实现0-360°范围内任意角度的测量。

上下两个多齿分度台是在安装好后分别检测的，每一台仪器在供货时均附有两个多齿分度台的检测数据，它标明了多齿分度台的个体精度。

7、电箱【部分机型配备】

电箱中包括实现差动多齿分度台自动分度的控制电路和自准直光管的信号处理电路。差动多齿分度台的角度值和自准直光管的测量值显示在电箱的面板上。

8、角度测量软件【电脑型配备】

本仪器提供两个测量软件：小角度标准测量软件和数据分析软件。用户也可根据自己的测量要求，按照通讯协议，编制相应的测量软件。

8.1、小角度标准测量软件：主要是用于任意小角度的测量，如小角度偏差，定位精度，回转精度等；

8.2、数据分析软件：主要用于多面棱体和高精度精密多齿分度台的校测和校准；也可用于直线度，平行度，垂直度，平面度等检测。

 技术指标  Technical indicators

---

A、光电自准直仪：【规格型号：HCCM-2038B】

1、物镜焦距：200mm；

2、物镜口径：38.1mm (NA. = 85%)；

3、光源：大功率半导体光源LED Light Source (中心波长λ=630nm)；

4、探测器：两个科研级高分辨率图像传感器(High Resolution Image Sensors)；

5、找准方式：软件显示的电子目镜(Electronic Viewfinder with Software Crosshair)，可选配激光快速找准附件；

6、测量范围：3000″*2400″ (arc sec. 角秒)

7、测量距离：10米(10 meter MAX.)

8、测量精度[1]：1000″内，1.0″ (arc   sec. 角秒)；

9、分辨率：0.1″ (arc   sec. 角秒)；

10、外形尺寸（不含底座）：280mm(L)×80mm(W)×115mm(H)

11、重量（不含底座）：2.0 KG

12、测量频响：7.5Hz TYP.

13、接口类型：USB 2.0 High Speed Interface

B、高精度精密多齿分度台：【规格型号：FTD-360A-0.2″】

1、规格型号：FDT-360A型 高精度精密多齿分度台；

2、台面直径（mm）：φ205；

3、安装孔尺寸（mm）：Φ82-6-M6；Φ124-8-M6；Φ165-12-M6；

4、外形尺寸（mm）：φ235*83；

5、精度（峰峰值（″））：0.2″【高精度型】；0.5″【常规型】；

6、测角重复精度（″）：0.06″【高精度型】；0.12″【常规型】；

7、最小分度值（°）：1；

8、承载能力（kg）：30；

9、自身重量（kg）：20；

C、金属正多面棱体：【规格型号：HCDLT-12/1级、±2″】

1、外圆直径： φ100mm；

2、棱体厚度：17mm；

3、回转中心孔径： φ25mm；

4、材    料：GCr15；

5、硬    度：HRC62—65；

6、工作面平面度： 0级（二等）：≤0.03um；        1级（三等）：≤0.05um；        2级（四等）：≤0.1um；【定制00级（一等）：≤0.02um；】

7、基准面平面度： 0级（二等）：≤1um；        1级（三等）：≤1.5um；        2级（四等）：≤1.5um；【定制00级（一等）：≤1um；】

8、工作面对基准面的垂直度：0级（二等）：≤5″；        1级（三等）：≤10″；        2级（四等）：≤20″；【定制00级（一等）：≤3″；】

9、工作面表面粗糙度：Ra≤0.025um；

10、基准面表面粗糙度：Ra≤0.05um；

11、上表面与基准面平行度： 2um；

12、工作角偏差： 0级（二等）：≤±1″；        1级（三等）：≤±2″；        2级（四等）：≤±5″；【定制00级（一等）：≤±0.5″；】

13、工作角测量不确定度：0级（二等）：≤0.2″；        1级（三等）：≤0.5″；        2级（四等）：≤1.0″；；【定制00级（一等）：≤0.1″；】

14、工作面有效工作面积：S≥φ15mm的圆面积（或15mm*15mm或D15mm的圆面积）；

15、棱体工作面数：12面；

D、大理石平台【可选0级，00级或000级。】

1、花岗岩平板精度等级：00级

2、外形尺寸：1000mm×1000mm×150mm

3、最大承载能力：300kg

4、含平板千斤顶底部支架

5、安装后平台上表面距地面高度为700mm~800mm

6、可选配1000*1000mm、1200*800mm、1400*800mm、2000*1000mm或其他任意尺寸；

 标准配置   Standard configuration

---

1、光电自准直仪主机及附件：1套；

2、标准反射镜：1套；

3、高精度精密多齿分度台：1套；

4、金属正多面棱体：1套；

5、大理石平台：1套；

6、随机文件：1套；

 选配附件   Optional accessories

---

● 笔记本电脑                               ● 二维可调反光镜                            ● 高精度稳定台

● 无线遥控器                               ● 直角转像镜                                    ● 专用三脚架

● 激光快速找准器                       ● 金属多面棱体                                 ● 小型旋转工作台

● 可调平台                                  ● 高精度升降台                                 ● 角锥棱镜

● 测量桥板                                  ● 多轴倾斜台



 注意事项   Precautions

---

1、仪器及被测量零件应放在较稳定的工作台上。工作环境应力求温度恒定，做测件与仪器中间不得有抖动的气流，如通风口、暖气片、电烙铁、台灯、人体温度等，应尽量避免其影响。

2、观察表而镀反射膜的反射镜自准像应选择小功率灯泡，观察表面未镀反射膜的光学零件(如平行平板、棱镜等)的自准像则应选择功率大的灯泡，该仪器可使用6v5w以下的小灯泡。

3、在可能的情况下每一个自准像多次瞄准所读取的读数取平均值计算可降低瞄准误差，提高仪器精度。一般取3～5次。

4、仪器使用前应用软性纱布和航空汽油将基面的防绣油脂清擦干净。

5、仪器的二维测微器，供用户在观察时使用。

6、测微鼓轮系由精密螺杆付组成，使用时，切勿旋转过快，或用力过猛，以防精密螺杆精度走失及定位失灵。

 保养维护   Maintenance

---

1、该仪器系精密光学仪器，应该由专人保管。使用者应了解仪器的原理、性能及使用方法。使用存放应十分小心，防止碰撞及振动。应保持工作环境的消洁及温度稳定。

2、仪器出厂时各部份均保证了良好的性能，除可调部份一般不能随意拆开调整。如发生故障应由有经验的人检修或送回制造厂家检修。

3、镜头及目镜的外露玻璃部分切忌手摸，应尽量少擦。如有灰尘可用软毛刷轻轻扫掉。如有印迹可用脱脂棉或镜头纸蘸少量的酒精乙醚的混合物歧丙酮等进行擦拭。

4、镜管及其它外露表面可用溶剂汽油清擦干净。仪器使用后应盖上护盖，若长时间不用应装入箱内并放平于干燥、温度适当之处进行保管。

5、仪器使用后，对精密工作表面应及时用软性纱布和航空汽油擦干净并涂上适量防锈油脂。

6、仪器应经常保持清洁，特别是光学及精密零件表面，应尽量避免手指接触和碰伤，光学表面还应尽量减少擦拭，若需擦拭时，可先用脱脂棉花沾少量的酒精加乙醚混合剂（1 ： 8），轻轻擦拭以保持光学表面的清洁。

7、仪器使用完毕后，宜放在干燥、低温处。

8、仪器搬运时，应防止冲撞和较大的震动，以免精度损失。

9、仪器应定期维护检测，以保证原有精度。
