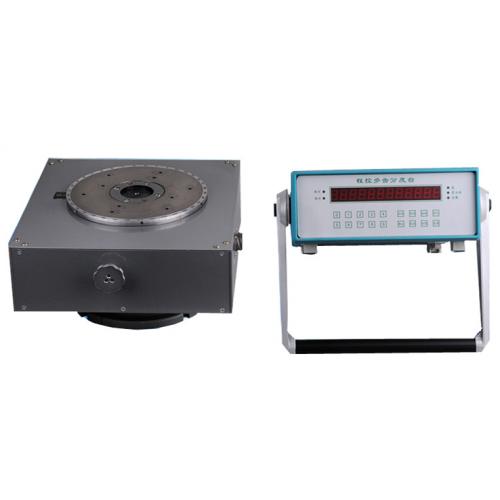

ZFDT-391H型 程控高精度精密多齿分度台（立式）

 产品简介   Product introduction

---

程控多齿分度台是检测角度的精密仪器，它既可作为角度基准用于测量，又可作为分度装置用于精密加工。它与光电自准直仪配合使用，可检测基数为360°/n（n为齿数）的各种多面棱体、角度块规、光学棱镜等高精度角度器件。作为分度装置用于加工时，可在普通铣、镗、磨等机床上加工角度要求很高的精密零件（如：孔位、垂直面、平行面等）。多齿分度台的细分和组合差动还可进行高精度的任意角度测量。

程控多齿分度台是一种高精度角度测量器具，广泛应用与高精度角度测量及需要高精度角度输出的产品上，一般的多齿分度台为手动机械，随着自动化机械的发展，我公司研制了程控多齿分度台，用单片机进行控制，实现了多齿分度台测量的自动化。

仪器放置平板上与高精度数显自准直光管配合后可检定高精度角度块、高精度五棱镜及其它各种光学元件及镜面工件的角度。本仪器结构简单可靠，操作方便，便于调整和维护，适用于计量部门、角度基准制造工厂及厂矿企业计量室等有关精密计量单位作为精密仪器使用，是一种很实用角度标准。

本产品具有分度精度、重复精度、自动定心精度高，结构简单，操作方便等特点。它适用于科研、计量部门的试验，仪器及机械制造业的计量、检测和加工之用。

立式型-高精度精密多齿分度台	立卧两用型-高精度精密多齿分度台
立式型-程控高精度精密多齿分度台	立卧两用型-程控高精度精密多齿分度台

 工作原理   Working principle

---

分度台主要有一对多齿盘和升降、锁紧机构组成。

多齿盘是一对直径、齿数、齿形等完全相同的平面向心齿轮，它的每一个齿的形状、精度、节距等几乎完全相等，在上、下两齿盘的相互啮合中，由于齿的啮合平均效应作用，使其获得较高的分度精度。

升降、锁紧机构是由偏心装置组成，它主要保证上齿盘平稳升降和旋转，并使上、下齿盘在啮合时获得恒定的轴向正压力，使上、下齿盘紧密啮合。



 使用方法   Use

---

多齿分度台系列有立式多齿分度台、细分多齿分度台、立卧两用式多齿分度台。立卧两用式多齿分度台可在台面水平、垂直或倾斜状态下使用，其余多齿分度台均应保持台面在水平状态使用。

细分多齿分度台是在720齿立式多齿分度台基础上，加上细分机构而成的。

1、立式、立卧两用式多齿分度台使用方法

多齿分度台使用前应小心地将多齿分度台安放在平台上，将台面清洗干净，手柄顺时针旋转180°到定位点（手柄位置处于水平），由于偏心轴作用，此时上齿盘被抬起，上、下齿盘脱开，然后转动上齿盘，到指标线对准刻度环零位，将手柄逆时针旋转180°到定位点，此时上、下齿盘重新啮合，多齿分度台起始位置为零；然后以同样操作方法将上齿盘转到下一测量位置，此时指标线对准的刻度环上的角度值，即为被测角度值。由于多齿分度台在脱开啮合位置时，台面处于活动状态，没有定位精度，因此，在使用过程中，只有齿盘处于啮合位置才能进行测量、读数。

图1  立式多齿分度台

1、上齿盘 2、刻度环 3、下齿盘 4、手柄



图2  立卧两用多齿分度台卧式状态

1、角板 2、上齿盘 3、刻度环 4、下齿盘  5、手柄



图3  细分多齿分度台外形图



2、细分多齿分度台使用方法

2.1 细分多齿分度台应放置在水平平板上使用，不得倾斜使用。

2.2 细分多齿分度台使用是先旋转多齿分度台到所需整度数，然后再旋转至所需度数的分、秒位置。它的读数是先在多齿分度台刻度环上读整度数，如图4示列，21°4′8.2″在齿盘刻度环读21°（左下图），再在细分鼓轮（左上图）固定读数套筒（右边横线）上读4′，在活动读数套筒（左边竖线）上读8.2″。由于细分多齿分度台的齿盘是720齿，刻度环上每一刻度表示0.5°（即30′），当多齿分度台刻度环上的读数是xx.5°时，则齿盘读数去掉.5°，在固定读数套上的读数应加上30′如示例20°34′8.2″，在多齿分度台刻度环读21.5°时，把0.5°变成30′即20°30′，再在细分鼓轮上读4′8.2″，两者相加即20°34′8.2″；细分鼓轮的活动读数套筒最小刻度值为0.1″，一圈为30″，角秒的读数方法同千分尺，如示例20°34′38.2″，在多齿分度台刻度环读21°30′，在细分鼓轮的固定读数套筒上，横线上半部分每格1′，下半部分相应在每格中间刻线，即为30″，该例中活动读数套筒超过4′刻线1圈，所以角秒读数要加30″即成38.2″，再加整度数部分，得到读数20°34′8.2″。

2.3 为减少测量误差，消除死程，细分鼓轮应顺时针方向(即读数减小方向或丝杆旋进方向)单方向对线，如旋过头，应退回十来秒再顺时针对线。

多齿分度台的整度部分可任意方向旋转对线,不受此约束。

2.4 使用一段时间发现细分鼓轮（微分筒）转动不灵活时, 可取下细分多齿分度台标牌上四个螺钉，即出现加油孔，加入数滴仪表油，再装上标牌，并将细分鼓轮来回旋转一遍,使油膜均匀。

2.5 每天使用前应将细分鼓轮从0～30′来回旋转一遍,以保证楔块接触面的润滑。

图4  细分多齿分度台读数示例图



 性能特点   Performance characteristics

---

1、分度精度高，重复精度高，定性精度高；

2、结构简单，操作方便；多种规格可供选择，适用场合范围更广；

3、利用了多齿的啮合平均效应，降低误差，保证精度；

4、多种规格可供选择，适用场合范围更广，立卧两用式多齿分度台可在台面水平、垂直或倾斜状态下使用；

5、为适合相应检测功能，刻度圈有明确分度标示；

6、差动多齿分度台分度更高，细分多齿分度台可实现任意角度测量。程控多齿分度台可实现自动测量；

7、全自动测量，操作方便，节省时间，可减小手工操作引起的误差；



 技术指标   Technical indicators

---

1、规格型号：ZFDT-391H型 程控高精度精密多齿分度台（立式）；

2、测量范围：0°～360°；

3、分辨力：360/391°；

4、整分度示值误差：≤0.2″；或≤0.5″；

5、测量重复性：≤0.06″；或≤0.12″；

6、综合示值误差：≤0.04″；

7、台面直径：φ140mm；

8、承载能力：20kg；

9、自重：8kg；

10、操作方式：自动（立式）；

型号	ZFDT-720	ZWFDT-720	ZFDT-552	ZWFDT-552	ZFDT-360	ZWFDT-360	391/720差动
测 量 范 围（°）	0°～360°	0°～360°	0°～360°	0°～360°	0°～360°	0°～360°	0°～360°
分 辨 力（°）	0.5°	0.5°	0.652°	0.652°	1°	1°	4.6″
整分度示值误差（″）	≤0.2″	≤0.2″/0.3″	≤0.2″	≤0.2″/0.3″	≤0.2″	≤0.2″/0.3″	≤0.5″
	≤0.5″	≤0.3″/0.5″	≤0.5″	≤0.3″/0.5″	≤0.5″	≤0.3″/0.5″
测量重复性（″）	≤0.02″	≤0.02″	≤0.02″	≤0.02″	≤0.02″	≤0.02″	≤0.04″
	≤0.04″	≤0.04″	≤0.04″	≤0.04″	≤0.04″	≤0.04″
综合示值误差（″）	≤0.04″	≤0.04″	≤0.06″	≤0.06″	≤0.06″	≤0.06″	0.06″
台 面 直 径（mm）	φ205mm	φ205mm	φ205mm	φ205mm	φ205mm	φ205mm	φ160mm
承 载 能 力（kg）	30kg	30kg	30kg	30kg	30kg	30kg	15kg
自 重（kg）	30kg	35kg	30kg	35kg	30kg	35kg	30kg
操 作 方 式	自动	自动（立卧）	自动	自动（立卧）	自动	自动（立卧）	自动



安装步骤：

1、对于在弘测公司新购置的立式多齿分度台，首先应将下齿盘底面之锁紧螺钉（图5）取下，然后安置于基座（平板）上即可使用。

图5 多齿分度台底面图



图6 391G多齿分度台外形图

若分度台需长途搬运时，应先将分度台上、下齿盘处于啮合位置，然后将限位螺钉旋紧，使手柄处于固紧状态后装箱。

2、对于新购置的FDT-391G多齿分度台，首先应将如图所示的蝶形螺母旋开，取掉螺栓，安置在（平板）上即可使用。

若分度台需长途搬运时，应先将分度台上、下齿盘处于啮合位置，然后将蝶形螺母和螺栓上、下齿盘锁紧，再装箱。

3、新购细分多齿分度台先拆去外箱，将细分多齿分度台从底板上取下，将细分多齿分度台翻过来，将图7所示的四个内六角螺钉旋退6圈，再将细分多齿分度台翻回来，然后将图8所示的旋扭取下，松掉五个沉头螺钉，拆下侧面板，将旋扭轴上的橡胶套取下，再将侧面板装上，装上旋扭，即完成拆箱。装箱过程与之相反。

图7 细分多齿分度台底面图



图8 细分多齿分度台侧面图

 保养维护   Maintenance

---

1、多齿分度台严禁在上、下齿盘脱开后随意转动升降手柄或搬动移位，以免碰伤齿面。

2、多齿分度台必须在刻度环的刻度线与零位指示线对准后方可啮合，否则将碰伤齿面，影响仪器精度。

3、使用细分多齿分度台时，旋转细分鼓轮不宜太快，以免使丝杆磨损加快。绝对禁止碰撞及用力扳动细分鼓轮，以免丝杆弯曲，影响仪器精度及使用。

4、细分鼓轮旋过0分一圈多时，限位螺钉即碰到挡块，不可撞击及用力旋转使仪器零位走动。细分鼓轮退出30分一般不要超过两圈，如退出过多，发现碰到东西丝杆转不动时，不可硬旋，否则会使仪器失调或损坏。

5、多齿分度台是高精度测角工具，严禁敲击、碰撞，安置被测工件时，力量不易过大。不得随意拆卸以免造成精度丧失。

6、分度台使用过程中应注意防磁。

7、分度台应在清洁的环境中使用，严禁杂物进入齿盘内部。注意恒温、恒湿，工作温度为２0°±4℃，相对湿度＜65%。

8、使用完毕应将工作台面清洗干净，并油封，以防生锈。
