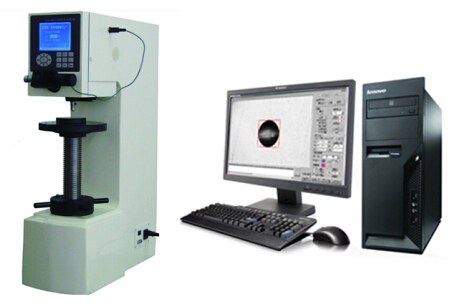

HBST-3000型 电脑全功能布氏硬度测量系统

 产品简介   Product introduction

---

HBST-3000型 电脑全功能布氏硬度测量系统是我司新开发的，采用精密的机械机构和微机控制闭环系统，具有国内先进水平、集光、机、电、算于一体的新一代布氏硬度测试仪器，更是对飞机、汽车等安全部件进行硬度检测的理想仪器。该仪器取消了砝码，采用电动加卸试验力，由0.5‰精度的压力传感器进行反馈，CPU控制并能对试验中损失的试验力进行自动补偿。

本机是我司新开发的具有先进水平的第八代图像处理硬度计，具有稳固的可靠性、方便实用的可操作性以及友好的人机界面,是新一代图形图像处理技术、光感技术、数字处理技术、精密机械技术与精密算法技术的整合，实现了布氏硬度机的划时代变革，为企业提供了优良的检测手段，也是目前推出的全功能全自动测量处理系统的布氏高档机型。

本机主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定，布氏硬度试验是所有硬度试验中压痕大的一种试验法，它能反映出材料的综合性能，不受试样组织显微偏析及成分不均匀的影响，所以它是一种精度较高的硬度试验法。在冶金、锻造、未经淬火钢及有色金属等工业领域、实验室、大专院校和科研单位内广泛使用。

HBST-3000型 电脑全功能布氏硬度测量系统，摒弃了传统的砝码加载试验力装置，采用电动加卸载试验力，由0.5%高精度压力传感器进行反馈，内置CPU控制并能对试验中损失的试验力进行自动补偿。试验力和保荷时间可在触摸面板上直接选择键入，具备了10级试验力，可分别测试布氏硬度的10种标尺，测量精度高，重复性和稳定性可靠，操作简便，是目前国内较先进的布氏硬度计。

本机采用图形化用户界面，可中英文转换，菜单操作，方便快捷。自动保存每次试验的参数设置，试验过程自动化，自动处理试验数据，并可进行多种硬度值自动转换，采用先进的无摩擦主轴系统，保证试验的准确可靠。

本机采用电子自动加荷，计算机软件编程，高精度光栅数字式测微目镜测量，光电传感等系统，各项操作过程和试验结果的数据均可在LCD大屏幕显示，试验结果的数据可通过打印机输出。本机内置高精度光栅是数字测微目镜，压痕可以通过测微目镜直接测量，不用查表，也不用键入压痕对角线长度，在液晶屏上直接能显示硬度值和试验力、试验力保持时间、压痕长度，读数精确,操作方便。

目前本机图像处理系统可分别搭配本厂大部分布氏硬度机，同时我们研发的专用软件具备多种压球直径(1/2.5/5/10mm)可供选择，在压痕检测上我们设计出了"压痕自动检测"功能，大大的让使用者提高了工作效率和准确度，并且可以方便的打印报表和图像存储，成像清晰，也可以独立的与计算机联网进行数据传输，是本公司继推出全功能维氏硬度计之后的又一个新科技成果。

各项技术指标均符合：GB/T 231-2002 金属布氏硬度试验 技术条件，参照ISO6508-2:1999国际标准。

 应用范围   Applications

---

电子布氏硬度计采用的试验力大，压痕直经也大，适合具有大晶粒金属材料的硬度测试；如铸铁，有色金属及合金，各种退火，调质处理后的钢材，特别是对于较软的金属；如纯铝、铅、锡等黑色金属,有色金属的布氏硬度测试。

布氏硬度计可用于测试铸件、锻件、供货状态的钢材、有色金属及经过调质热处理的半成品钢铁工件。布氏硬度计主要用于组织不均匀的锻钢和铸铁的硬度测试，锻钢和灰铸铁的布氏硬度与拉伸试验有着较好的对应关系。布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。

布氏硬度试验条件的选择如同洛氏硬度试验关于标尺的选择一样，布氏硬度试验也要遇到试验条件的选择问题，即试验力F和压头球直径D的选择。这种选择不是任意的，而是要遵循一定的规则，并且要注意试验力和压头球直径的合理搭配，应用起来比洛氏硬度试验略显复杂。

 工作原理   Working principle

---

布氏硬度计的工作原理把一定直径的钢球，在一定试验力作用下,以一定的速度压入试样表面,经规定的试验力保持时间后卸除试验力。以试样压痕球形表面积上的平均压力来表示金属的布氏硬度值。

 工作环境   Work environment

---

1、在室温10~35℃的范围内；

2、在稳固的基础上水平安装；

3、在无震动的环境中；

4、周围无腐蚀性介质；

5、室内相对湿度不大于65%；

 性能特点   Performance characteristics

---

1、主机采用微机闭环控制系统；

2、主机采用先进的无摩擦主轴系统,保证试验的准确可靠；

3、布氏硬度计完全由计算机来控制，而且进行64000的细分；

4、在整个加荷、包荷和卸荷过程中由计算机来决定它的速度（即由计算机控制的无级变速），它保证了试验力加荷的平稳性、正确性和重复性；

5、本机以其先进的装配工艺、技术革新、精准的加卸载试验力、稳定的动态测量等各项技术；

6、新的C++语言编制程序+高精度压力传感器+CPU全闭环控制系统，确保优良的力值精确性和视值稳定性；

7、主机试验力加卸载完全采用高精度电机控制，由0.5‰精度的压力传感器进行反馈，CPU控制并能对试验中损失的试验力进行自动补偿；

8、本机采用图形化用户界面，内置硬度标尺可任意转换，菜单操作，方便快捷；

9、本机内置超大容量数据储存芯片，可自动保存每次试验的参数设置，自动处理试验数据，试验过程完全自动化；

10、大屏幕液晶数字显示系统，各项操作过程和试验结果的数据均可通过大屏幕液晶数字显示；

11、无需人眼读数、测量，无需手动键入压痕值，直接通过高精度测微目镜自动测量，测量精确，操作方便；

12、大幅度提高硬件在运行中的可靠性和稳定性；

13、动态力值波动小于1000/1，确保力值更精确，示值更稳定；

14、机身配备拓展接口，便于后续升级改造；

15、壳体做过时效处理，保证长久使用本机的稳定性和重复性；；

16、具有良好的可操作性和人性化；

17、布氏试验力：十级

18、本机配备LCD大屏幕液晶数字显示系统，动态显示试验力加载、保荷、卸载的全过程；

19、内置硬度标尺自动换算功能，可一键转换为对应的洛氏硬度HR和维氏硬度HV；

20、机身配备微型打印系统，硬度测试结果可直接通过机身自带打印系统实时打印出来；

21、配备图像处理系统和布氏硬度分析系统，通过连接电脑可实现软件自动测量，并出具标准布氏硬度实验报告；

22、布氏硬度测量分析系统：实现布氏硬度的全自动高速测量。操作方便、功能强大，能够实时显示硬度压痕图像，采用了自主开发的数码自动调焦技术使看到的压痕图像更加清晰，解决了传统需要通过硬度计目镜进行观察的不便之处；具有自动跟踪压痕图像、自动检测计算压痕大小，实时显示硬度计算结果；能够对压痕图像进行无级的放大缩小测量，对压痕图像很小的薄膜类材料也能精确测量；同时具有硬度测量结果统计评价分析，硬度SPC 分析，自动生成硬度分布曲线，自动生成不同格式的硬度测量分析报告，图像保存，打印等功能。

 技术指标   Technical indicators

---

1、试验力：612.9N(62.5kg)、980.7N(100kg)、1226N(125kg)、1839N(187.5kg)、2452N(250kg)；

               4903N(500kg)、7355N(750kg)、9807N(1000kg)、14710N(1500kg)、29420N(3000kg)；

2、压头规格：
               2.1  φ2.5mm球压头；
               2.2  φ5mm球压头；
               2.3  φ10mm球压头；
3、测量显微镜放大倍率：20X；

4、测微目镜：高精度光栅数字式；（内置自动测量）
5、测微毂轮最小读数：0.625um；
6、被测试件允许最大高度：225mm；
7、压头中心到机身距离：135mm；
8、试验力保荷时间：0~60秒可调；

9、显示系统：LCD大屏液晶数显+计算机可视化硬度分析系统；

10、LCD菜单显示：压痕直径、硬度值、测试力、测试压头、标尺转换硬度值测试值、试验次数；

11、试验力加载：全自动闭环控制+力传感器+CPU控制系统；

12、试验力的选择：应使压痕直径(d)与球直径(D)保持0.25D＜d＜0.6D的关系；
13、硬度测试范围：8～650HBW；

14、符合标准：GB/T231.2国家标准、JJG150检定规程；

15、数据采集方式：高精度光栅数字式测微目镜+布氏硬度测量系统；

16、电源电压：AC220V±5%，50~60Hz；

17、硬度计外形尺寸(长×宽×高)： 789×550×250 (mm)；
18、仪器重量约：130kg

 标准配置   Standard configuration

---

1、主机；

2、高精度光栅数字式测微目镜；

3、φ2.5mm球压头；

4、φ5mm球压头；

5、φ10mm球压头；

6、小平面试台；

7、大平面试台；

8、标准布氏硬度块

9、保险丝；

10、电源线；

11、产品合格证书；

12、产品使用说明书；

13、防尘罩；

14、专用彩色高清图像处理系统；

15、专业布氏硬度测量系统；
