平面度测量数据分析软件包
prev zoom next
平面度测量数据分析软件包
平面度误差测量
  • 商品货号:HCECS000786
  • 商品点击数:4357
  • 用户评价: comment rank 5
  • 咨询热线:021-20969529


商品描述:

商品属性

平面度测量数据分析软件包


平面度测量数据分析软件包

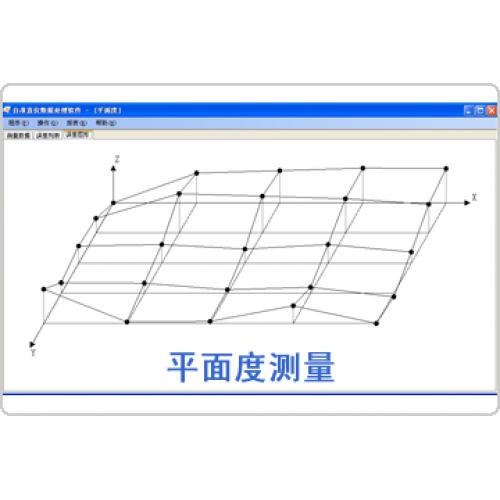

平面度测量(Test for Flatness)

       平面度验证和测量是自准直仪进行直线度测量的拓展应用,通过对待测平面的若干直线进行测量(通常测量为米字型8条直线),最后由平面度测量软件包对全部数据进行分析计算后完成平面度检测。



       由于待测平面的长宽比例等不尽相同,测量过程中需根据测量精度要求和平面尺寸选用2个或3个不同尺寸的测量桥板配合使用。

平面度测量数据分析软件包

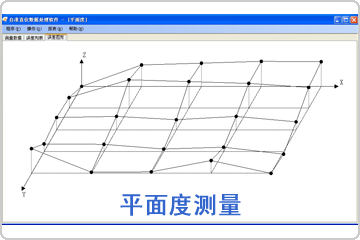

平面度测量示例









平面度测量


参考标准:GBT 11337-2004 平面度误差检测。

1. 平面度误差(值)

实际平面对理想平面的变动量。

2. 评定方法

本软件采用对角线平面法进行评定。

【对角线平面法】

以对角线平面S DL 作为评定基面的方法,按此方法求得平面度误差值 f DL 。

平面度测量数据分析软件包

式中:dmax、dmin分别为测得点相对于对角线平面的最大、最小偏离值。

3.测量方法

【自准直平面度检测方法】

将固定有反射镜的桥板置于被测平面上,按对角线布点形式拖动桥板,测出被测平面上相邻两点连线相对测量基线(面)的倾斜角,通过数据处理求出平面度误差值的方法。

1. 布点形式

自准直仪法测量平面度是按对角线布点形式,如下图中所示。

平面度测量数据分析软件包

包括对角线截面AC,BD;竖向截面AB,DC,横向截面AD,P1P1‘,P2P2’,...... PnPn‘,BC

2. 测量顺序

测量顺序如下所示:

AC-> BD -> AB -> DC ->AD -> P1P1' -> P2P2' ->...... -> PnPn‘ -> BC

3. 测量步骤

(1)根据被测平面的形状、尺寸,选择对角线布点形式,确定各方向的分段数及桥板跨距;

(2)将被测平面大致调水平,然后按测量顺序和方向逐线进行测量,并同时记录各点示值;

(3)进行数据处理,求出平面度误差值。

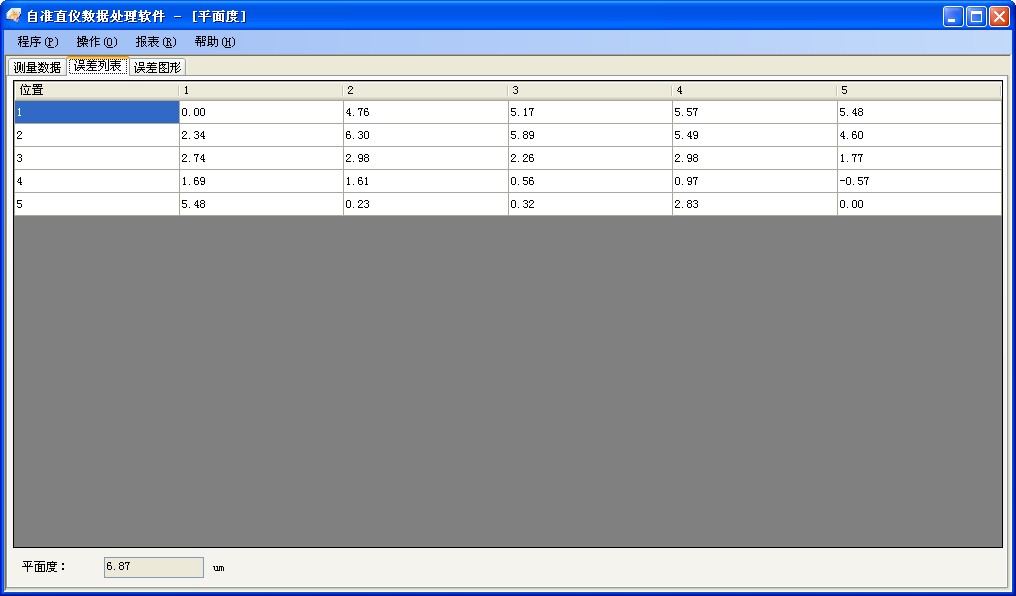

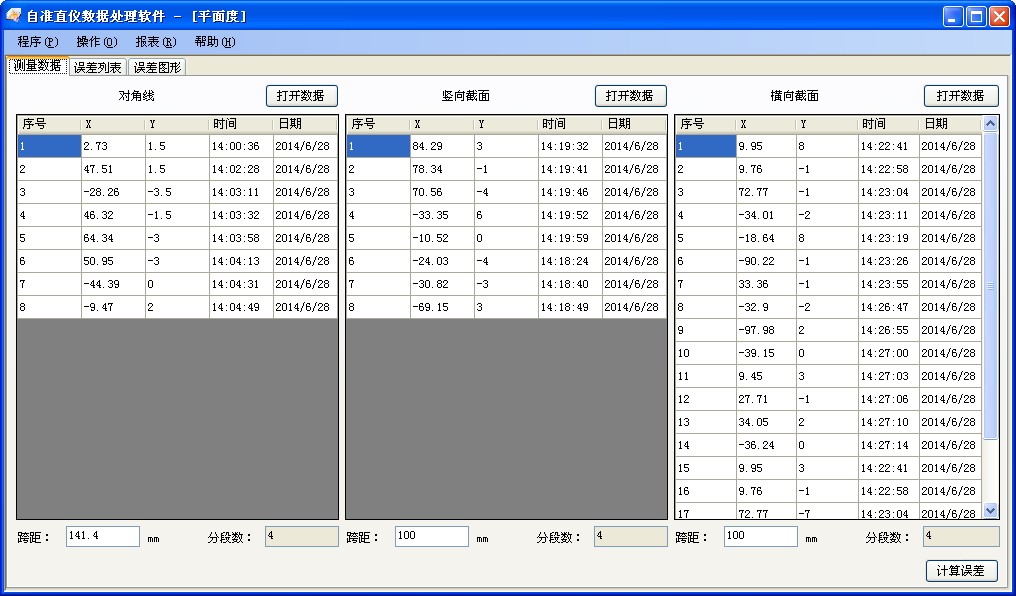

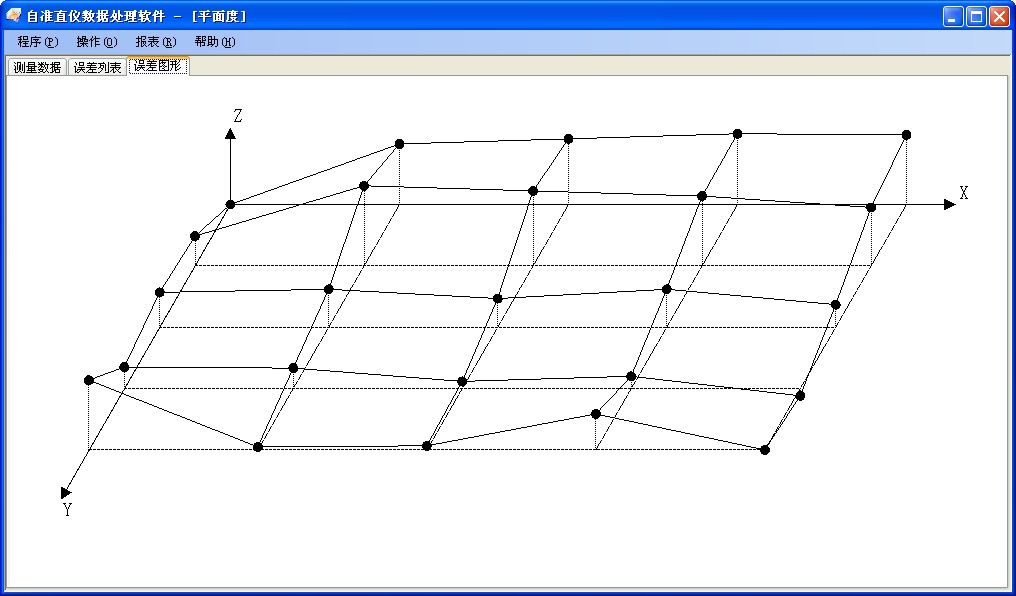

平面度测量数据分析软件包








平面度测量数据分析软件包


平面度测量数据分析软件包


平面度测量数据分析软件包
