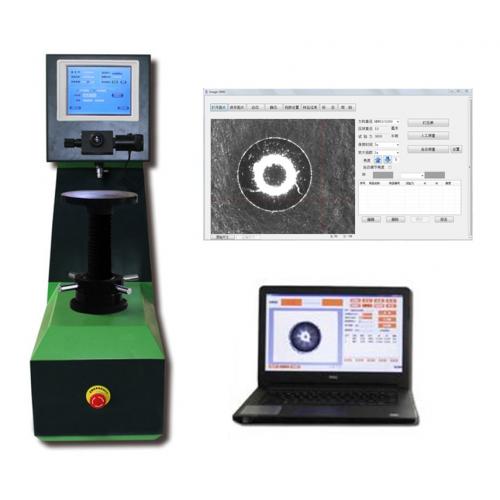

HBST-3000ZXP型 大型自动转塔数显布氏硬度测量系统（触屏显、自动转塔、欧式机身）

 产品简介   Product introduction

---

HBST-3000ZXP型 大型自动转塔数显布氏硬度测量系统（触屏显、自动转塔、欧式机身）是我司新开发的，采用精密的机械机构和微机控制闭环系统，具有先进水平、集光、机、电、算于一体的新一代布氏硬度测试仪器，更是对飞机、汽车等安全部件进行硬度检测的理想仪器。该仪器取消了砝码，采用电动加卸试验力，由0.5‰精度的压力传感器进行反馈，CPU控制并能对试验中损失的试验力进行自动补偿。本机是我司新开发的，具有先进水平的新一代布氏硬度计；该硬度计力值范围广，精度高，自动化程度高，适用于测量工作量大或精度要求高的高端用户。适用于铸铁、钢铁、有色金属、软合金材料、黑色金属和有色金属的布氏硬度测定.

本机主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定，布氏硬度试验是所有硬度试验中压痕较大的一种试验法，它能反映出材料的综合性能，不受试样组织显微偏析及成分不均匀的影响，所以它是一种精度较高的硬度试验法。在冶金、锻造、未经淬火钢及有色金属等工业领域、实验室、大专院校和科研单位内广泛使用。

HBST-3000ZXP型 大型自动转塔数显布氏硬度测量系统（触屏显、自动转塔、欧式机身），具备了10级试验力，可分别测试布氏硬度的10种标尺.，闭环式传感器加载控制系统，高精度、高重复性和稳定性；

本机采用图形化用户界面，可中英文转换，菜单操作，方便快捷，自动保存每次试验的参数设置，试验过程自动化，自动处理试验数据，并可进行多种硬度值自动转换，采用先进的无摩擦主轴系统，保证试验的准确可靠；

本机采用电子自动加荷，计算机软件编程，高倍率光率测量，光电传感等系统；各项操作过程和试验结果的数据均可在LTD大屏幕显示，试验结果的数据可通过打印机输出；本机适用于各类生产加工企业、大专院校、科研机械的试验室.

本机内置数显测微目镜，压痕可以通过测微目镜直接测量，不用查表，也不用键入压痕对角线长度，在液晶屏上直接能显示硬度值和试验力、试验力保持时间、压痕长度，读数精确，操作方便。

本机采用双光路系统，内置摄像头，可同时连接测微目镜和摄像头，压痕既可用目镜测量，也可连接计算机，进行自动测量。

各项技术指标均符合：GB/T 231-2002 金属布氏硬度试验 技术条件，参照ISO6508-2:1999国际标准。

 应用范围   Applications

---

布氏硬度计采用的试验力大，压痕直经也大，适合具有大晶粒金属材料的硬度测试；如铸铁，有色金属及合金，各种退火，调质处理后的钢材，特别是对于较软的金属；如纯铝、铅、锡等黑色金属,有色金属的布氏硬度测试。

布氏硬度计可用于测试铸件、锻件、供货状态的钢材、有色金属及经过调质热处理的半成品钢铁工件。 这是一种可以在车间使用的便携式仪器，操作简单，携带方便，可现场测试大型工件而不必取样，可实现大型工件的逐件检测。

布氏硬度计主要用于组织不均匀的锻钢和铸铁的硬度测试，锻钢和灰铸铁的布氏硬度与拉伸试验有着较好的对应关系。布氏硬度试验还可用于有色金属和软钢，采用小直径球压头可以测量小尺寸和较薄材料。布氏硬度计多用于原材料和半成品的检测，由于压痕较大，一般不用于成品检测。

布氏硬度试验条件的选择如同洛氏硬度试验关于标尺的选择一样，布氏硬度试验也要遇到试验条件的选择问题，即试验力F和压头球直径D的选择。这种选择不是任意的，而是要遵循一定的规则，并且要注意试验力和压头球直径的合理搭配，应用起来比洛氏硬度试验略显复杂。

 工作原理   Working principle

---

布氏硬度计的工作原理把一定直径的钢球，在一定试验力作用下,以一定的速度压入试样表面,经规定的试验力保持时间后卸除试验力。以试样压痕球形表面积上的平均压力来表示金属的布氏硬度值。

 工作环境   Work environment

---

1、在室温10~35℃的范围内；

2、在稳固的基础上水平安装；

3、在无震动的环境中；

4、周围无腐蚀性介质；

5、室内相对湿度不大于65%；

 性能特点   Performance characteristics

---

1、主机采用微机闭环控制系统；全自动闭环压力控制，自动加载，自动保载；

2、主机采用先进的无摩擦主轴系统,保证试验的准确可靠；

3、布氏硬度计完全由计算机来控制，而且进行64000的细分；

4、在整个加荷、包荷和卸荷过程中由计算机来决定它的速度（即由计算机控制的无级变速），它保证了试验力加荷的平稳性、正确性和重复性；

5、本机以其先进的装配工艺、技术革新、精准的加卸载试验力、稳定的动态测量等各项领先同类的技术；

6、C++语言编制程序+高精度压力传感器+CPU全闭环控制系统，确保优良的力值精确性和视值稳定性；

7、主机试验力加卸载完全采用高精度电机控制，由0.5‰精度的压力传感器进行反馈，CPU控制并能对试验中损失的试验力进行自动补偿；

8、本机采用图形化用户界面，内置硬度标尺可任意转换，菜单操作，方便快捷；

9、本机内置超大容量数据储存芯片，可自动保存每次试验的参数设置，自动处理试验数据，试验过程完全自动化；

10、大屏幕液晶数字显示系统，各项操作过程和试验结果的数据均可通过大屏幕液晶数字显示；

11、无需人眼读数、测量，无需手动键入压痕值，直接通过高精度测微目镜自动测量，测量精确，操作方便；

12、大幅度提高硬件在运行中的可靠性和稳定性；

13、动态力值波动小于1000/1(其他其生产企业1000/5）；

14、确保力值更精确，示值更稳定；

15、壳体做过时效处理；

16、具有良好的可操作性和人性化；

17、布氏试验力：十级；测量力的范围广：从62.5到3000公斤；

18、动态显示试验力加载、卸载的全过程；

19、内置硬度标尺自动换算功能，可一键转换为对应的洛氏硬度HR和维氏硬度HV；

20、机身配备微型打印系统，硬度测试结果可直接通过机身自带打印系统实时打印出来；

21、可选配图像处理系统和布氏硬度分析系统，通过连接电脑可实现软件自动测量，并出具标准布氏硬度实验报告；

22、10种布氏标尺，用户可定制；

23、测量压痕时，无需聚焦；

24、自动砖塔，压头位置和测量位置自动转换；

25、机上测量，硬度值数显，可转换成其他类型的硬度值；

26、每档力均自动补偿，力值(3000Kg时)精度提高一个数量级；

27、按不同力值的标准块，硬度值自动修正；

28、采用三光路系统，内置摄像头，可同时连接测微目镜和摄像头，压痕既可用目镜测量，也可连接计算机，进行自动测量；

29、自动转塔台；

30、大样品空间，可放置大样品；

31、开机即用，无需安装砝码，无需安装调试；

32、触摸屏界面，操作方便，任意语言版本；

33、可设置和保存更多的样品和试验信息；

34、设置密码保护设置参数；

35、数据U盘直接保存为EXCEL格式，方便编辑和处理；

36、采用模块式设计，维修简便；

37、可升级为全自动布氏硬度计。

操作主界面	硬度标尺
不同倍数和不同力值的硬度值自动修正	试验力标定

 技术指标   Technical indicators

---

1、硬度标尺：HBW2.5/62.5、HBW2.5/187.5、HBW5/125、HBW5/750、HBW10/100；

                    HBW10/1500、HBW10/3000、HBW10/250、HBW10/500、HBW10/1000；

2、试验力：612.9N(62.5kg)、980.7N(100kg)、1226N(125kg)、1839N(187.5kg)、2452N(250kg)；

               4903N(500kg)、7355N(750kg)、9807N(1000kg)、14710N(1500kg)、29420N(3000kg)；

3、转换标尺：HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T；

4、压头规格：

               2.1  φ2.5mm球压头；
               2.2  φ5mm球压头；
               2.3  φ10mm球压头；
5、测量显微镜放大倍率：20X； （可选10X, 15X，30X）

6、测微目镜：高精度光栅数字式；（内置自动测量）
7、测微毂轮最小读数：0.625um；（可选0.3125um）
8、被测试件允许最大高度：400mm；
9、压头中心到机身距离：255mm；
10、试验力保荷时间：0~99秒可调；

11、显示系统：LCD大屏液晶数显；

12、LCD菜单显示：压痕直径、硬度值、测试力、测试压头、标尺转换硬度值测试极限值、试验次数；

13、试验力加载：全自动闭环控制+力传感器+CPU控制系统；

14、试验力的选择：应使压痕直径(d)与球直径(D)保持0.25D＜d＜0.6D的关系；
15、硬度测试范围：3～650HBW；

16、试验力精度：0.1%；比普通布氏硬度计的1%高一个数量级(1000Kgf 以上)；

17、测量装置分辨率：0.5%；

18、测量精度：±0.5%；

19、数据输出：测量值以EXCEL格式保存在U盘中；

20、数据存储：仪器自动保存；

21、符合标准：GB/T231.2国家标准、JJG150检定规程；EN、ISO 6507、EN、ISO 6506、ASTM E-384、ASTM E-10-08、ASTM E-384；

22、数据采集方式：高精度光栅数字式测微目镜；

23、硬度读取：LCD显示，可打印输出，内置打印机；

24、压头和物镜：自动切换；

25、电源电压：AC220V±5%，50~60Hz；

26、硬度计外形尺寸(长×宽×高)： 550×220×780 (mm)；

27、仪器重量约：120kg

---

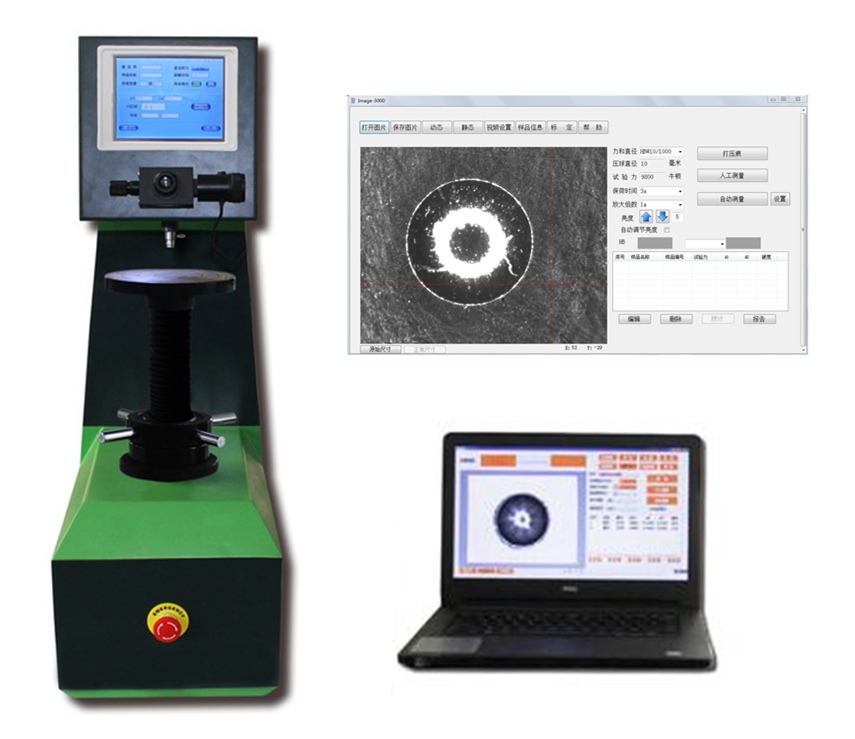

布氏硬度自动测量和控制系统，利用光学、电子、计算机及图像分析技术，专用于布氏硬度的自动测量和布氏硬度计的控制。在试验室或工业车间，对抛光工件或锈蚀的试样和均能获得准确测试结果。

1、主要功能：

1)、专业的光学设计，保证布氏压痕图像清晰、边界分明。

2)、采用工业级数字摄像头，图像清晰；

3)、综合形状、亮度及边缘计算，提高测量结果的准确性。

4)、压痕自动测量，实时计算准确的硬度值及压痕直径，重复性好、准确性高、适用性广，同时支持手动测量和手动调整。

5)、单件测量、批量测量、数据及图像存储、数据库查询、不合格值报警；依据GB/ASTM标准，自动进行布氏—洛氏—维氏等多种硬度转换。

6)、使用标准硬度块标定或长度标尺标定

7)、自动记录测量数据，按用户定制输出WORD报告。自动记录测量数据，所有数据按EXCEL格式保存。支持数据库，方便用户查询。

2、主要技术参数：

1)、测量范围： 1.2mm至6mm

2)、数字成像：130万像素工业级数字摄像头

3)、测量方式：自动/手动

4)、标定方式：标准硬度块/长度标尺

5)、支持语言：中文

 标准配置   Standard configuration

---

1、主机【含触屏控制系统、含自动转塔系统】；

2、高精度光栅数字式测微目镜；

3、φ2.5mm球压头；

4、φ5mm球压头；

5、φ10mm球压头；

6、小平面试台；

7、大平面试台；

8、标准布氏硬度块

9、保险丝；

10、电源线；

11、产品合格证书；

12、产品使用说明书；

13、防尘罩
