YAW-10000D型 微机控制电液伺服液压千斤顶试验机
产品简介 Product introduction
弘测公司研制的YAW-10000D型 微机控制电液伺服液压千斤顶试验机，本机主要用于液压千斤顶的检定，完全满足国家标准JJG621-2005中规定的检定规程；
本机下压板带有对中刻线，以便于试样的放置。
本机采用弘测公司自主研发并专有多通道闭环协调加载电液伺服控制系统，微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、自动保载、自动采集并储存数据、绘制曲线，自动打印试验报告，计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠。
本系列产品的国家计量检定规程，我公司为参加起草单位；
本系列产品的测控软件已通过国家钢铁研究院的评审；

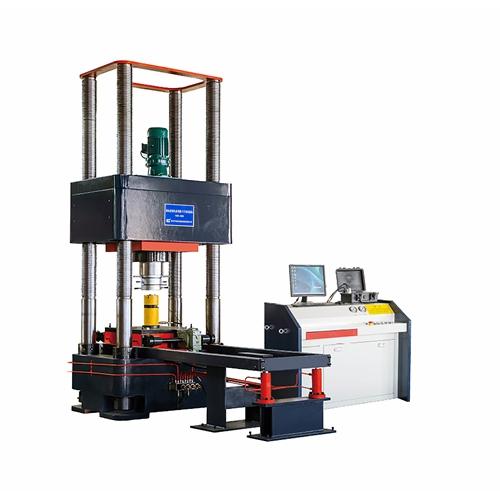

外 观 示 意 图
工作环境 Work environment
● 在室温10℃～35℃范围内；
● 相对湿度应不大于80%；
● 电源电压380V波动应不超过额定电压的±10%；
● 电源频率50Hz，三相五线制；
● 工作环境应无冲击、无振动；
● 无明显电磁场干扰，周围无腐蚀性介质；
● 在稳固的基础上水平安装，其水平度不应大于0.2/1000；
■ 液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力的控制。
■ 测控系统
● 采用高精度放大器及A/D转换器，全程不分档，实时显示载荷、峰值、加载速度及强度；
● 采用PID闭环控制策略实现恒速加载，实时显示加载曲线；
● 自动间隔计时和连续试验；
● 查询、打印试验结果灵活方便；
■ 安全保护装置
● 当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
试验机出厂检定过程
软件概述 Software Overview
（1）软件主界面
（2）试验结果查询
（3）试验报告
技术指标 Technical indicators
1、最大承载力：10000kN；
2、试验调整空间：300～1500mm，从上压板衬板到下压板衬板之间的距离，不包含标准测力仪的高度；
3、试验最大空间：1500mm；
4、试验机四立柱净间距：1000mm×600mm；
5、工作台面与横梁压板的平行度：≤0.10/1000；
6、上压板尺寸（全部为有效受压面积）：800mm×800mm×150mm；
7、下压板尺寸（全部为有效受压面积）：800mm×800mm×150mm；
标准配置 Standard configuration
试验机主机
1台
高精度传感器
1只
伺服控制油源
弘测专有技术（含电机、油泵、伺服阀）
1台
软件控制系统
1套
电器控制系统
弘测专有技术
1套
计算机
联想商用品牌电脑
1台
测控系统 1台
上下压盘 1套
说明书\合格证\装箱单 1套
∴ 可根据客户要求，配相应辅具完成实验。
