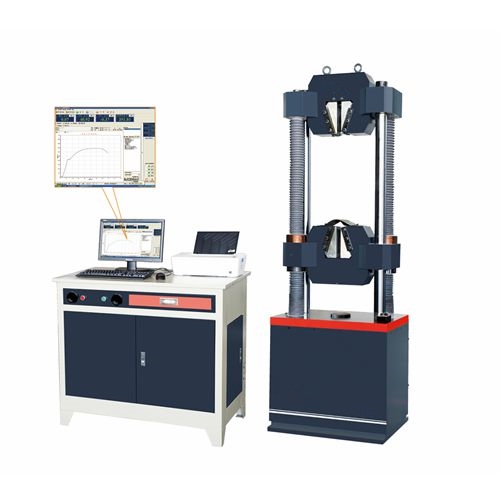

GWE-1000B型 微机屏显型钢绞线专用试验机【1级精度】
产品简介 Product introduction
弘测公司研制的GWE-1000B型 微机屏显型钢绞线专用试验机【1级精度】，主机为两立柱、两丝杠、油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。测控系统采用高精度A/D转换器，分别对力、位移、变形进行数据采集，具有测量精度高，可靠性好等特点，满足GB、ISO、ASTM等标准对于金属拉伸、压缩、弯曲、剪切等试验要求。
本机专用于预应力钢绞线的力学性能试验，本机配有联想计算机、品牌打印机、大标距电子引伸计、光电编码器及功能齐全的通用试验软件，可以非常方便地完成试验功能;可测定钢绞线的抗拉强度Rm、规定塑性延伸强度Rp0.2、弹性模量E和最大力延伸率等力学性能;另配有钢绞线专用加长钳口确保试样中间断裂(如果钢绞线在夹持钳口内断裂，测得的抗拉强度值偏低于真实值)。从而进一步提高试验成功率。试验结果可以查询和打印(力-位移，力-变形，应力-位移，应力-变形，力-时间，变形-时间)六种曲线及相关试验数据，具有软件自检功能，能自诊断故障。可测定钢绞线的抗拉强度、规定非比例延伸强度、弹性模量、延伸率等力学性能。是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。
本机配有计算机、打印机、电子引伸计、光电编码器及通用试验软件，可以准确测定金属材料的抗拉强度、屈服强度、规定非比例延伸强度、延伸率、弹性模量等力学性能。
试验结果可以查询和打印(力-位移，力-变形，应力-位移，应力-变形，力-时间，变形-时间)六种曲线及相关试验数据，具有软件自检功能，能自诊断故障，详见软件说明。是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设计。
本系列产品的国家计量检定规程，我公司为参加起草单位；
本系列产品的测控软件已通过国家钢铁研究院的评审；
外 观 示 意 图
■ 传动系统
下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。
■ 液压系统
本机采用油箱内的液压油通过电机带动高压泵进入油路，流经高压滤油器、送回油阀，进入油缸。计算机通过传感器采集分析数据，显示时时数值，试验员通过送油阀控制流量，实现试验力速率的快慢。
■ 测控系统
● 支持进行拉伸、压缩、剪切、弯曲等试验；
● 手动调整送回油阀，操作简洁灵活；
● 支持试验参数自定义；
● 采用开放式的EXCEL报表形式，支持用户自定义报表格式；
● 查询打印试验结果灵活方便，支持打印多个试样，自定义排序打印项目；
● 程序自带强大试验分析功能；
● 程序支持分级管理两级（管理员、试验员）用户管理权限；
■ 安全保护装置
● 当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
● 当活塞升起达到上极限位置时，限位保护，油泵电机停机。
● 当横梁达到设定位置时，限位保护，减速机停机。
试验机出厂检定过程
软件概述 Software Overview
（1）软件主界面
（2）试验步骤编辑
（3）试验数据版
（4）软件分析设置
（5）通用试验报告
技术指标 Technical indicators
最大试验力（kN）
1000
试验力测量范围
2%-100%；全程不分档，等效4档；分辨率0.01KN
试验力示值相对误差
＜ 示值的±1%
试验力分辨力
最大载荷1/300000
变形示值相对误差
＜ 示值的±1%
变形分辨力
最大变形量1/300000
最大拉伸试验空间（mm）
1000
压缩空间（mm）
600
活塞行程(mm)
150
立柱间距（mm）
550
圆试样夹持范围（mm）
Φ15.20【可选配其他规格】
压盘尺寸（mm） 204*204
夹紧方式 液压夹紧
主机外形尺寸（mm）
920*820*2200
油源控制台尺寸（mm）
1100*750*1000
电机总功率（KW）
2
总重量（kg）
3000
标准配置 Standard configuration
试验机主机
两立柱、两丝杠、油缸下置式
1台
高精度传感器
中航电测
1只
伺服控制油源
弘测专有技术
1台
软件控制系统
含软件、引伸计、位移传感器
1套
电器控制系统
弘测专有技术
1套
计算机
联想商用品牌电脑
1台
打印机
喷墨式打印机
1台
圆试样拉伸辅具
Φ15.20【可选配其他规格】
各1套
说明书\合格证\装箱单 -----------
1套
∴ 可根据客户要求，配相应辅具完成实验。
