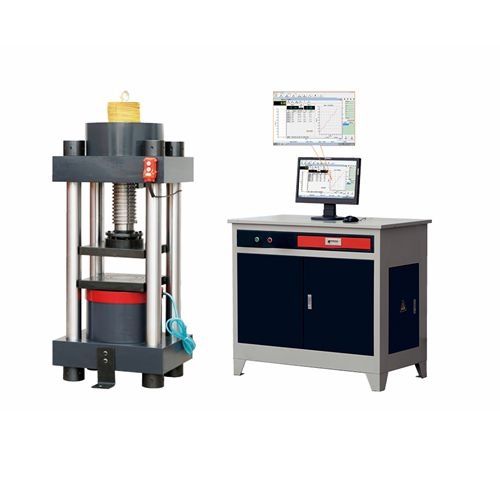

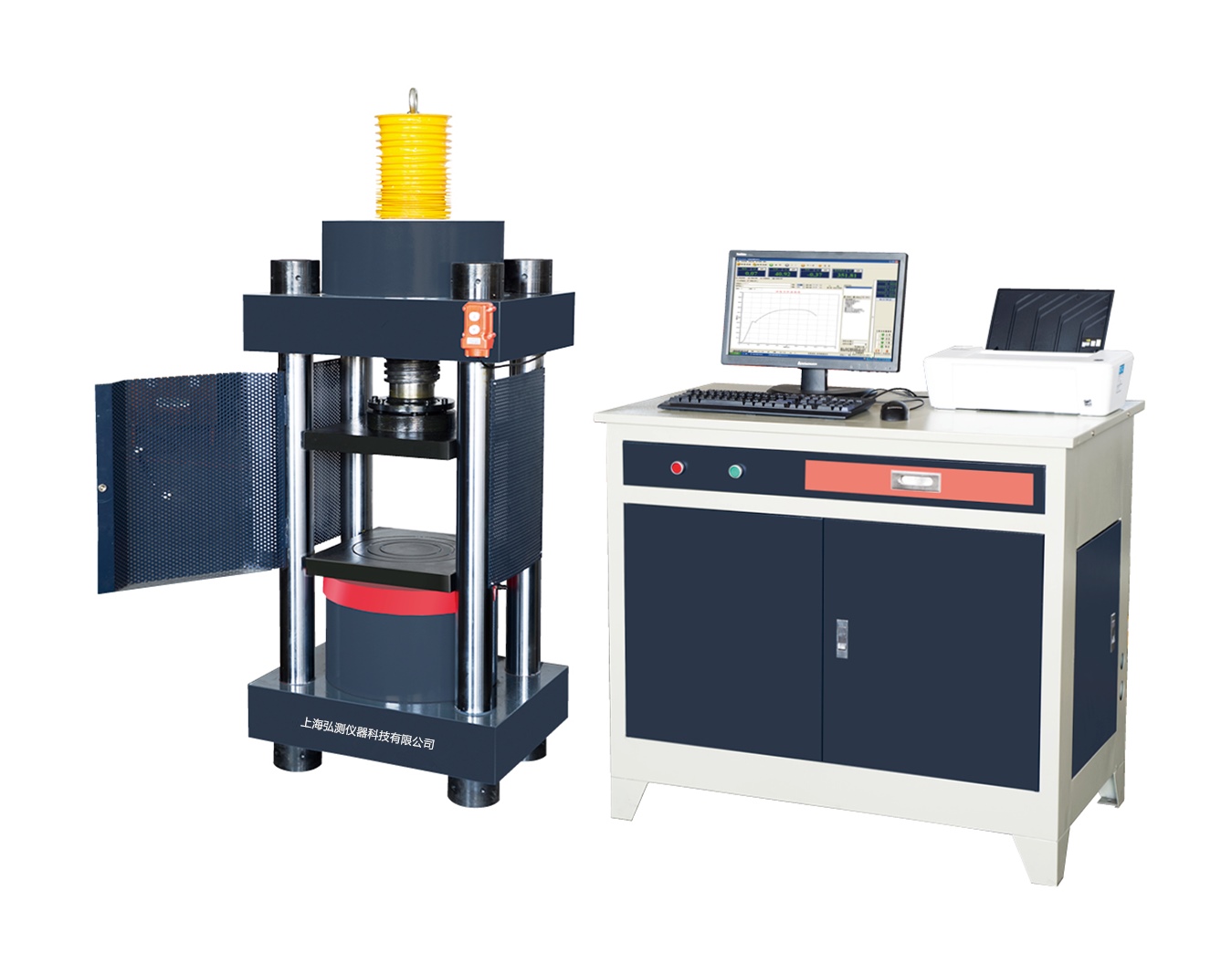

YAW-2000型 微机控制电液伺服全自动压力试验机
产品简介 Product introduction
弘测公司研制的YAW-2000型 微机控制电液伺服全自动压力试验机，伺服泵装置，超静音、节能。主要用于砖、石、水泥、混凝土等材料的抗压强度试验，也可用于其他材料的抗压性能试验。
本机测控系统采用高精度数字伺服阀，具有力闭环控制功能，能够实现等载荷速率加载或等应力速率加载，控制精度高，可靠性好，采用微机实现电子测量、自动完成抗压强度试验，自动计算和打印报告, 广泛应用于建筑行业和检测单位。
本系列产品的国家计量检定规程，我公司为参加起草单位；
本系列产品的测控软件已通过国家钢铁研究院的评审；

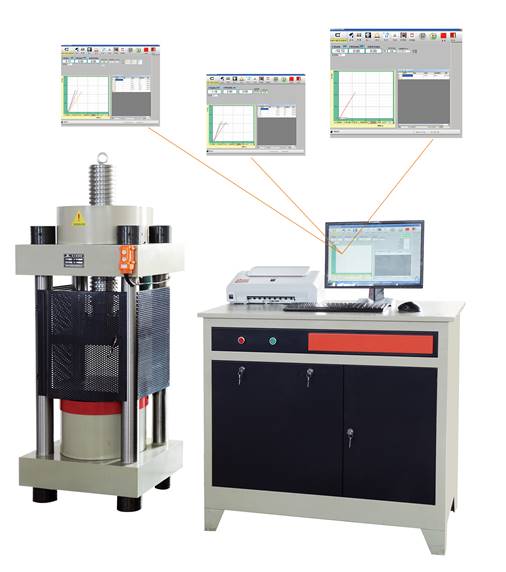

外 观 示 意 图
■ 液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力的控制。
■ 测控系统
● 采用高精度放大器及A/D转换器，全程不分档，实时显示载荷、峰值、加载速度及强度；
● 采用PID闭环控制策略实现恒速加载，实时显示加载曲线；
● 自动间隔计时和连续试验；
● 查询、打印试验结果灵活方便；
■ 安全保护装置
● 当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
试验机出厂检定过程
软件概述 Software Overview
（1）软件主界面
（2）试验结果查询
（3）试验报告
技术指标 Technical indicators
最大试验力（kN）
2000
试验力测量范围
4%-100%
试验力示值相对误差
＜ 示值的±1%
上下压板间距（mm）
330
活塞行程（mm）
100
立柱间距（mm）
370
压盘尺寸（mm）
370*370
主机外形尺寸（mm）
1100*900*1800
油源外形尺寸（mm）
1100*750*1000
电机功率（kW）
2
总重量（kg） 1600
标准配置 Standard configuration
试验机主机
1台
高精度传感器
1只
伺服控制油源
弘测技术（含电机、油泵、伺服阀）
1台
软件控制系统
1套
电器控制系统
弘测技术
1套
计算机
联想商用品牌电脑
1台
测控系统 1台
上下压盘 1套
说明书\合格证\装箱单 1套
∴ 可根据客户要求，配相应辅具完成实验。
