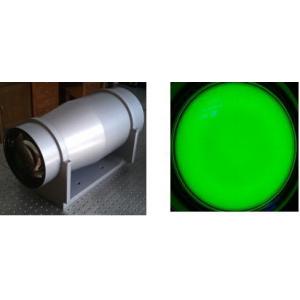

GF8040型 高精度大视场大口径平行光管
产品简介 Product introduction
该仪器可投出一组平行光，或将分划板图像以平行光投出，可用于提供平行光目标、测定镜组的焦距、鉴别率、及成像质量等；也可用于检测多个光学系统之间的平行度。
平行光管是通过它取得来自无限远的光束，此光束谓之平行光。是装校调整光学仪器的重要工具，也是光学量度仪器中的重要组成部分，配用不同的分划板，连同测微目镜头，或显微镜系统，则可以测定透镜组的焦距，鉴别率，及其他成像质量。将附配的调整式平面反光镜固定于被检运动直的工件上，用附配于光管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。
工作原理 Working principle
将附配的调整式平面反光镜固定于被检运动直的工件上，用附配于光管的高斯自准目镜头，通过光管上的高斯目镜观察，可以进行运动工件的直线性检验。光源发出的光经聚光镜会聚与分光板反射后均匀照亮分划板。当分划板位于物镜的焦面上时，分划板的像在物镜像空间的无穷远处，即由平行光管发出的光是平行光束。
技术指标 Technical indicators
1、光瞳直径：Φ80mm
2、光瞳距离：100mm
3、视场角：±20°
4、测量精度：
4.1、0°～±5° 范围内≤1′
4.2、±5°～±15° 范围内≤2′
4.3、±15°～±20° 范围内≤2.5′
5、轴上目视鉴别率：≤2″
