WAW-300B型 微机控制电液伺服液压万能试验机【1级精度/0.5级精度】
产品简介 Product introduction
弘测公司研制的WAW-300B型 微机控制电液伺服液压万能试验机【1级精度/0.5级精度】，主机为两立柱、两丝杠、油缸下置式，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。测控系统采用全数字多通道闭环测控系统，具有三闭环功能，即可以进行应力、应变、位移闭环等控制方式，并可以进行无冲击切换，其应力速度和应变速率完全符合国标GB/T228.1-2010等其它金属拉伸试验标准要求。
本机主要用于金属、非金属材料之拉伸、压缩、弯曲和剪切等力学性能试验。
本机配有计算机、打印机、电子引伸计、光电编码器及通用试验软件，可以准确测定金属材料的抗拉强度、屈服强度、规定非比例延伸强度、延伸率、弹性模量等力学性能。
试验结果可以查询和打印(力-位移，力-变形，应力-位移，应力-变形，力-时间，变形-时间)六种曲线及相关试验数据，具有软件自检功能，能自诊断故障，详见软件说明。是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设计。
本系列产品的国家计量检定规程，我公司为参加起草单位；
本系列产品的测控软件已通过国家钢铁研究院的评审；

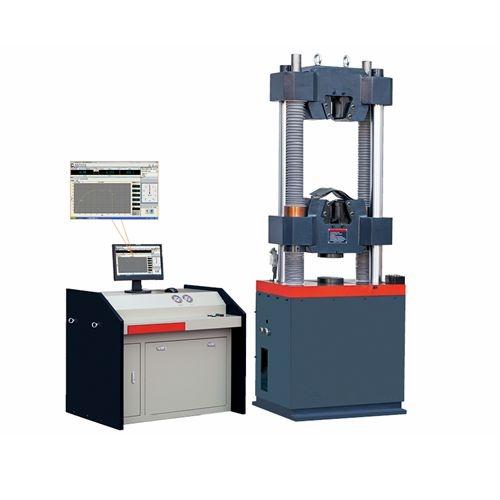

外 观 示 意 图
■ 传动系统
下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。
■ 液压系统
本机采用我公司的独家创新技术----伺服泵控制技术。伺服泵控制技术是由伺服电机与油泵直联而成，伺服电机是控制单元，油泵是执行单元；液压油的流量大小及系统压力取决于电机转速。
伺服泵控制的主要优势有：
①、稳定与可靠：由于伺服电机的技术完善以及性能的稳定、可靠，油泵技术的完善以及性能的稳定、可靠，所以伺服泵技术的最大特点就是稳定与可靠。液压控制系统的故障率可趋向于零。
②、控制精度高：应力速率、应力保持、应变速率、应变保持、横梁位移速率的控制精度均优于±0.2%。
③、超静音：越是在加载状态下，静音效果越好。应用伺服泵技术控制的电液伺服万能试验机可称为超静音试验机。
■ 测控系统
● 支持进行拉伸、压缩、剪切、弯曲等试验；
● 支持开放编辑试验、编辑标准和编辑步骤，并支持导出导入试验、标准和步骤；
● 支持试验参数自定义；
● 采用开放式的EXCEL报表形式，支持用户自定义报表格式；
● 查询打印试验结果灵活方便，支持打印多个试样，自定义排序打印项目；
● 程序自带强大试验分析功能；
● 满足建工等系统数据采集上传要求。
■ 安全保护装置
● 当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
● 当活塞升起达到上极限位置时，限位保护，油泵电机停机。
● 当横梁达到设定位置时，限位保护，减速机停机。
试验机出厂检定过程
软件概述 Software Overview
（1）软件主界面
（2）试验步骤编辑
（3）试验数据版
（4）软件分析设置
（5）通用试验报告
技术指标 Technical indicators
最大试验力（kN）
300
试验力测量范围
2%-100%；全程不分档，等效4档
试验力示值相对误差
＜ 示值的±1%
试验力分辨力
最大载荷1/300000
变形示值相对误差
＜ 示值的±1%
变形分辨力
最大变形量1/300000
最大拉伸试验空间（mm）
650
压缩空间（mm）
480
活塞行程(mm)
150
立柱间距（mm）
440
圆试样夹持范围（mm）
Φ6-Φ26
扁试样夹持厚度（mm）
0-30
扁试样最大夹持宽度（mm）
75
压盘尺寸（mm）
Φ160
弯曲支点两点间最大距离（mm）
400
弯曲支滚宽度（mm）
140
夹紧方式
液压夹紧
主机外形尺寸（mm）
750*600*2000
油源控制台尺寸（mm）
1100*750*1000
电机总功率（KW）
2
总重量（kg）
1800
∴ 注：本机采用进口配置时，以上技术指标均可达到0.5级试验机标准；采用国产配置时，以上技术指标可达到1级试验机标准。
标准配置 Standard configuration
试验机主机
两立柱、两丝杠、油缸下置式
1台
高精度传感器
中航电测
1只
伺服控制油源
弘测专有技术
1台
软件控制系统
含软件、引伸计、位移传感器
1套
电器控制系统
弘测专有技术
1套
计算机
联想商用品牌电脑
1台
打印机
喷墨式打印机
1台
圆试样拉伸辅具
Φ6-Φ13、Φ13-Φ26
各1套
扁试样拉伸辅具
0-15mm
1套
压缩辅具
Φ160
1套
弯曲辅具
支滚直径30mm
1套(两件支座、一件弯头)
说明书\合格证\装箱单
-----------
1套
∴ 可根据客户要求，配相应辅具完成实验。
∴ 注：1级精度试验机，采用国产配置；0.5级精度试验机，采用进口配置。
