HCJY型 高精度精密测角仪(高精度精密测角系统)
prev zoom

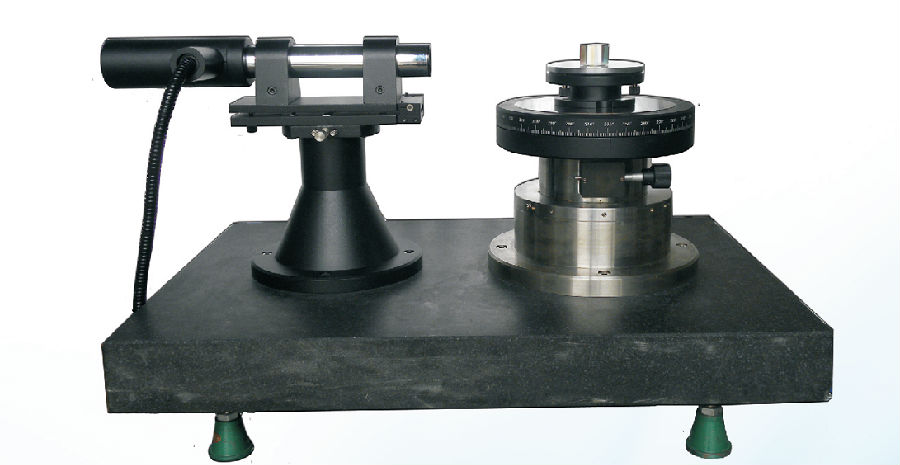

HCJY型 高精度精密测角仪(高精度精密测角系统)
分辨率0.01″,重复性0.12″
  • 商品货号:HCECS000054
  • 商品点击数:6876
  • 用户评价: comment rank 5
  • 咨询热线:021-20969529


商品描述:

商品属性

HCJY型 高精度精密测角仪(高精度精密测角系统


 产品简介  Product introduction


本仪器是将程控差动精密多齿分度台与光电自准直仪结合,构成高精度角度测量的完备测量系统,可实现0-360°任意角度的自动测量。可用于检测各种多面棱体、角度块规、光学棱镜等高精度角度器件。

本仪器具有测角精度高、操作方便、可实现自动测量等特点。它适用于科研、计量部门的实验,仪器及机械制造业的角度计量、检测之用。


性能特点  Performance characteristics


1、可实现0-360°范围内任意角度的测量,测角精度高

2、多齿分度台是利用多齿啮合的平均效应原理,具有较高的分度精度。

3、720齿和391齿进行差动,等效281520齿多齿分度台,能提供最小到4.6″的角度间隔。

4、差动多齿分度台的自动分度是通过步进电机的传动实现的,控制定位精度高。

5、上位机(如计算机)可通过串口发送控制齿盘运动指令,并读取自准直光管的测量值。

6、公开的通讯协议,仪器提供两个测量软件:一般测量和棱体测量。用户也可根据自己的测量要求,按照通讯协议,编制相应的测量软件。

7、支持手动测量、自动测量两种模式,测量速度快,减少人为操作误差。

8、支持测量数据保存、查看及打印


 工作原理  Working principle


1、底座

升降工作台和差动多齿分度台固定在底座上,底座上的三个底脚螺钉可调节底座的水平角度。

2、自准直光管

自准直仪是基于自准直原理,通过光电瞄准对被测件的角位移进行精密测量,自准直光管中有敏感该位移量的光电传感器,它将光信号转换成电信号,再由电箱中的信号处理电路将其转换成相应的角度值。

3、升降工作台

升降工作台可以对自准直光管的上下位置、左右角度、俯仰角度进行调整。

4、差动多齿分度台

差动多齿分度台由720齿和391齿齿盘组成,可提供4.6″的分度间隔,自准直光管的测量范围为±19.99″,因此用差动多齿分度台的转角与自准直光管的测量值结合,就可实现0-360°范围内任意角度的测量。

上下两个多齿分度台是在安装好后分别检测的,每一台仪器在供货时均附有两个多齿分度台的检测数据,它标明了多齿分度台的个体精度。

5、调平工作台

调节调平工作台上的调整螺钉可调节被测件的水平安装角度。

6、720齿分度台升降旋钮

差动多齿分度台整体被壳体罩住,720分度台的升降旋钮伸出,可以手动操作,以便于使用者进行检测前的调整。

7、电箱

电箱中包括实现差动多齿分度台自动分度的控制电路和自准直光管的信号处理电路。差动多齿分度台的角度值和自准直光管的测量值显示在电箱的面板上。

8、计算机测量软件

仪器提供两个测量软件:一般测量和棱体测量。用户也可根据自己的测量要求,按照通讯协议,编制相应的测量软件。

8.1 测角仪(一般测量)

8.2 测角仪(棱体专用测量)



 技术指标  Technical indicators



0-360°

最小分辨力

0.01

最大不确定度测角误差

0.6

测角重复精度

0.12

差动多齿分度台最小分度间隔

4.6

自准直光管测量范围

±19.99

自准直光管物镜焦距

860mm

自准直光管物镜通光口径

φ48mm

台面直径

φ160mm

工作台承载

10kg

外型尺寸

机械台体

560*420*500mm

自身重量

80kg

134*470*400mm
