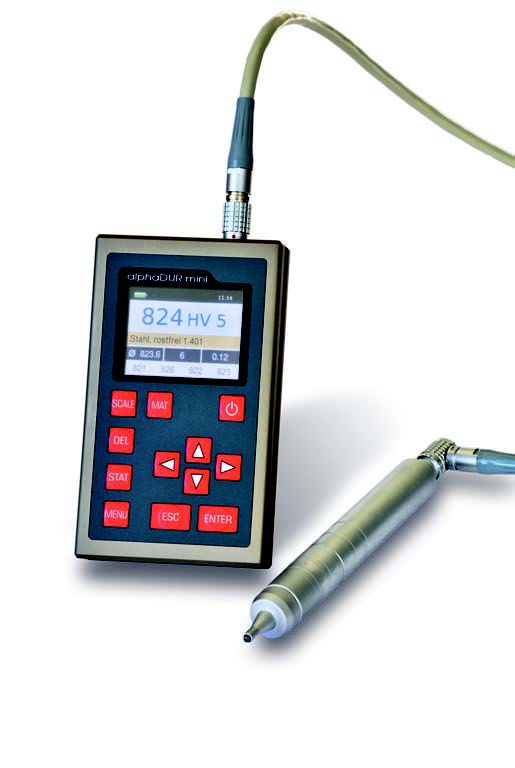

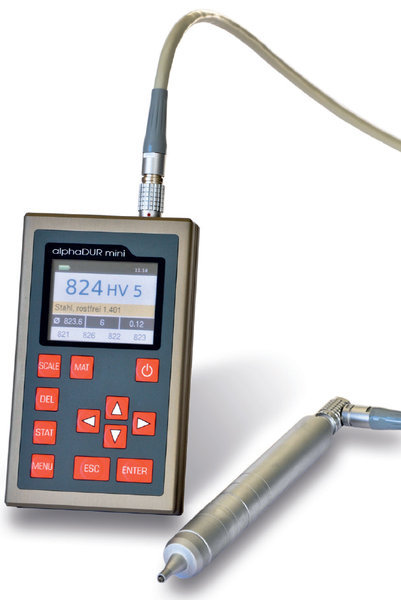

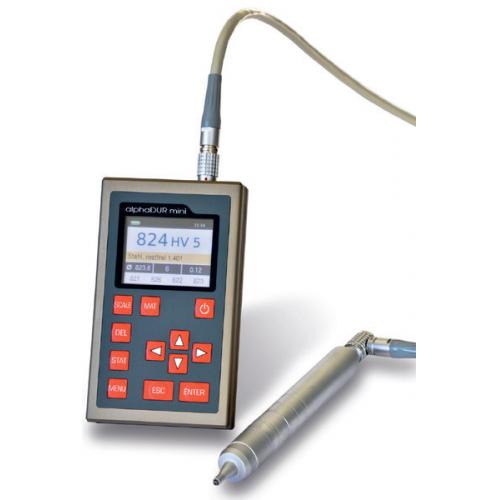

德国BAQ UCI alphaDUR mini型 超声波硬度计

BAQ portable UCI hardness tester alphaDUR mini

 产品简介   Product introduction

---

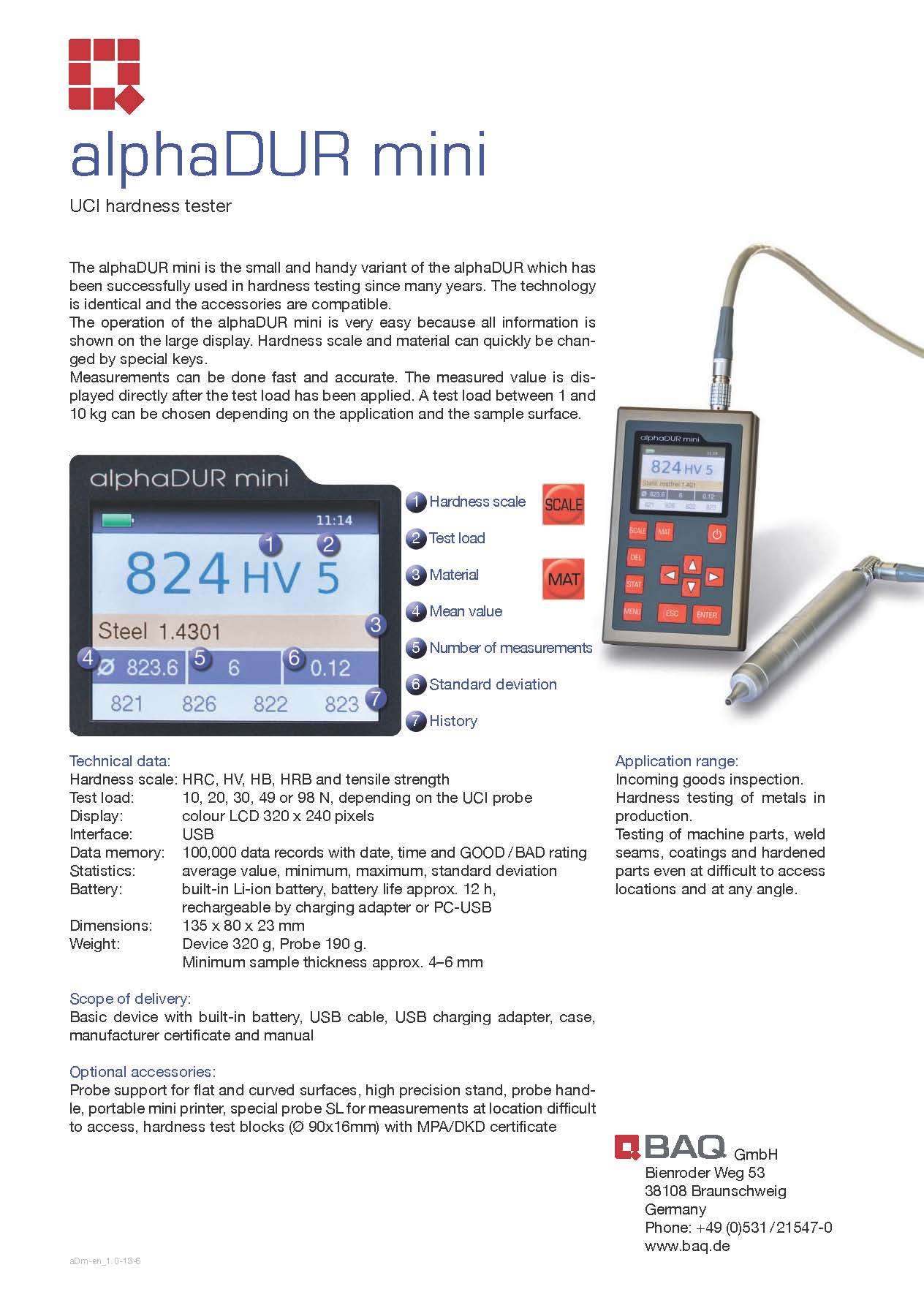

The alphaDUR mini is the small and handy variant of the alphaDUR which has been successfully used in hardness testing since many years. The technology is identical and the accessories are compatible.

该alphaDUR mini是alphaDUR的便携式，方便的携带，它已在硬度测试多年以来成功使用。该技术是相同的，并且配件兼容。

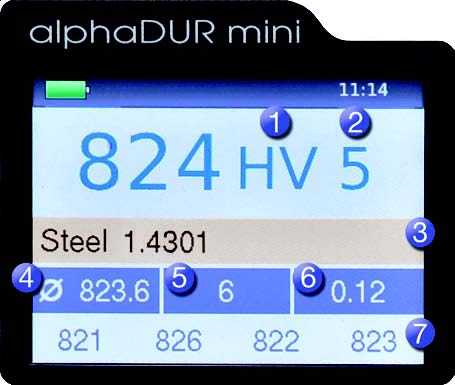

The operation of the alphaDUR mini is very easy because all information is shown on the large display. Hardness scale and material can quickly be changed by special keys.

在alphaDUR小型的测试是非常容易的，因为所有的信息都在大屏幕上显示。硬度规模和材料能迅速由特殊的按键进行更改。

Measurements can be done fast and accurate. The measured value is displayed directly after the test load has been applied. A test load between 1 and 10 kg can be chosen depending on the application and the sample surface.

测量可以做到快速和准确的。测量值与显示测试负载已被应用后直接。1和10kg之间的测试负载可以选择取决于应用和样品表面。

 应用范围   Applications

---

1、可测量的工件部位包括法兰盘边缘和齿轮根部；

2、冲压件，工模、薄板；

3、表面硬化的齿和齿轮的测量；

4、锥度部有硬度测量；

5、轴和薄壁管道、容器的测量；

6、车轮、涡轮转子的硬度测量；

7、钻头的刀口的硬度测量；

8、焊接部位；

 性能特点   Performance characteristics

---

■  材料的移动硬度测试；

■  多功能硬度测量；

■  自动测量；

■  大数据存储；

■  可用配件范围广；

■  预定义的材料校准（Esk?nnen自己的校准存储）；

■  高精度测量；

■  大型背光LCD显示屏；

■  简单明了的操作菜单导航；

■  根据DIN50150转换的维氏（HV），洛氏（HRC），布氏（HB）或抗拉强度硬度值；

■  alphaDUR II提供的结果以高精度对可与传统的方法，例如维氏和洛氏被测试的所有材料。

■  简单明了的操作菜单导航是由大型背光图形显示支持。快速electonic评价立即返回硬度在HV HRC HB或价值。测试的可靠性保证每秒500次测量。

■  alphaDUR II，因此不仅适合移动使用，同时也为生产和输入控制硬度测试。

■  alphaDUR II可以很容易地设置为任何材料，并存储在材料名称校准。在该装置记录的测量数据永久使用日期，时间，材料和审查存储。要评估不同的统计功能可用。

■  试验负荷可以适于该应用程序。不需要校准的变化。与小探头测量即使在难以到达的区域，并在没有修正输入任意位置曲面。

■  记录一个微型打印机可连接，或者与我们的软件的帮助下alphasoft II的数据传送到PC。

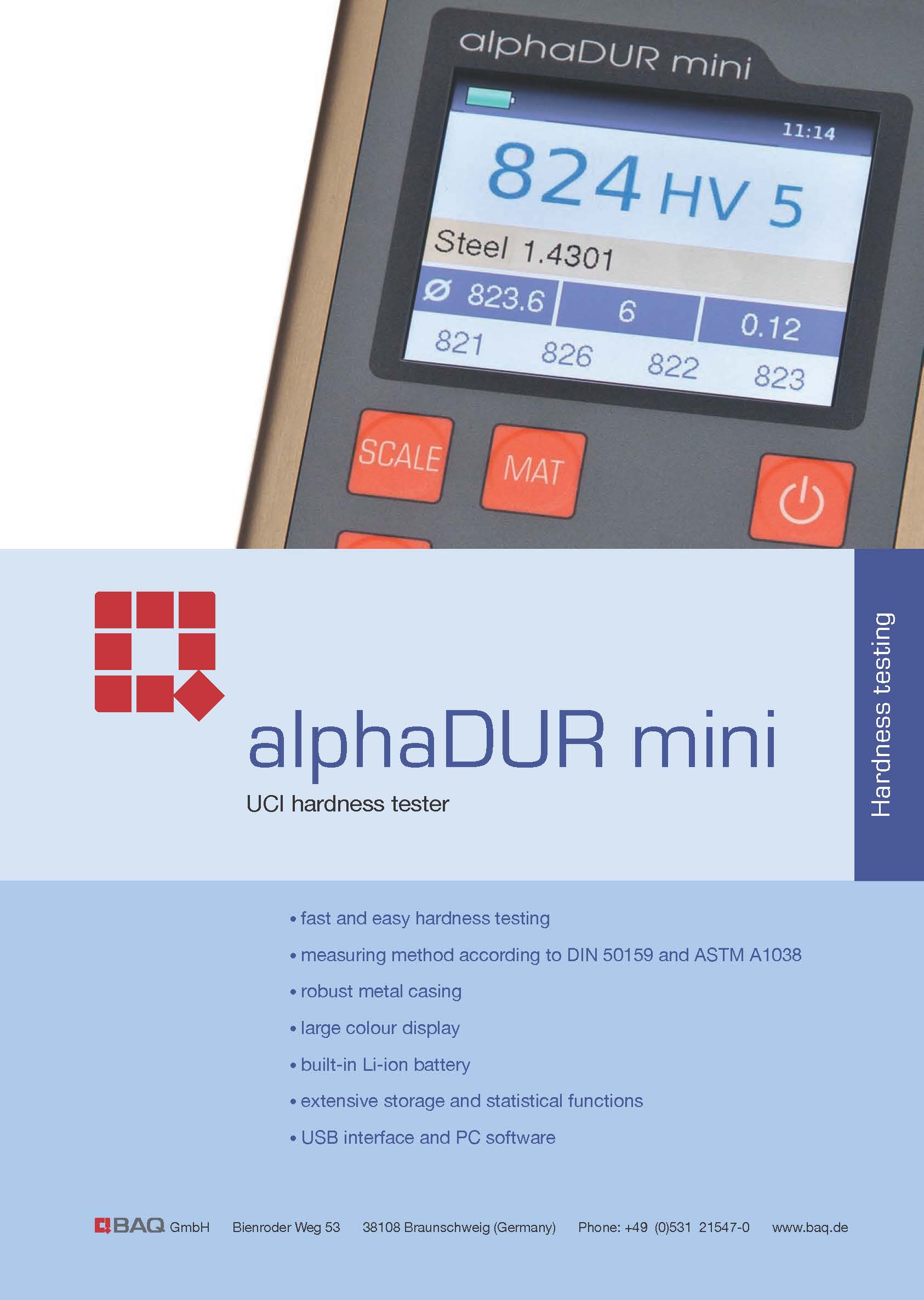

● fast and easy hardness testing

● 快速和容易的硬度测试

● measuring method according to DIN 50159 and ASTM A1038

● 测量方法符合DIN50159和ASTM A1038

● robust metal casing

● 坚固的金属外壳

● large colour display

● 大型彩色显示屏

● built-in Li-ion battery

● 内置锂离子电池

● extensive storage and statistical functions

● 全面的存储和统计功能

● USB interface and PC software

● USB接口和PC软件

 技术指标   Technical indicators

---

1、测量方法：根据所述UCI方法与维氏金刚石136° DIN50159，ASTM A1038至05年和VDI / VDE准则2616压痕的测量是试验负荷下进行改性的维氏硬度。

2、测试负载：根据所使用的N. UCI探头3，10，20，30，49或98N

3、试验材料：金属材料的校准可被存储在设备中。当用于校准可能被执行的测量在玻璃，陶瓷和塑料的测试进行比较。钢铁CA5毫米的最小厚度；

4、测量显示：3.5“彩色液晶显示屏，320×240像素

5、数据存储：100000组测量值和变量值划分成组。保存日期，小时，数据。

6、统计：平均的，最小，最大和的绝对值和相对标准偏差。单独的测量可以随时反复被删除。

7、接口：1个USB从设备，用于连接PC；1个探头连接口；

8、电源：AC适配器/充电器：100-240 V AC；

9、工作时间：约7小时的电池操作；充电时间约3小时；

10、操作语言：德语，英语

11、温度范围：工作：0°C至50°C；存储：-20℃-70℃；

12、外形尺寸：设备135/80/25毫米（H / W / D）；探头：?19.5毫米，长度175毫米；

13、重量：510克；190g（单探头）；

Messverfahren	Modifizierte Vickersh?rte nach dem UCI-Verfahren, mit Vickersdiamant 136° entsprechend DIN 50159, ASTM A 1038-05 und VDI/VDE Richtlinien 2616. Die Messung des Eindrucks erfolgt unter Prüflast
Prüflast	Abh?ngig von der verwendeten UCI-Sonde 3, 10, 20, 30, 49 oder 98 N
Prüfmaterialien	Vorzugsweise Metalle, Werkstoffkalibrierungen k?nnen im Ger?t gespeichert werden. Prüfungen an Glas, Keramik und Kunststoff sind m?glich wenn Vergleichsmessungen zur Kalibrierung durchgeführt werden. Mindestdicke bei Stahl ca 5 mm
Display	320x240 Pixel
Datenspeicher	100.000 Messwerte mit variabler Einteilung in Gruppen. Speicherung von Datum, Uhrzeit und Bewertung gut / schlecht
Statistik	Mittelwert, Minimum, Maximum und Standardabweichung absolut und relativ. Einzelne Messungen k?nnen jederzeit gel?scht und wiederholt werden
Schnittstellen	1 x USB 1x Sondenanschluss
Spannungsversorgung	Integrierter Lithium-Ionen-Akku. Betriebsdauer ca. 12 Std. Aufladung über Ladeadapter oder über PC-USB
Betriebszeiten	Akkubetrieb ca. 7 Stunden Ladezeit ca. 3 Stunden
Sprache	Deutsch, Englisch
Temperaturbereich	Betrieb: 0°C bis 50°C, Lagerung: -20°C bis 70°C
Abmessungen	Gert: 135 x 80 x 23 mm Sonde:  19,5 mm, Lnge 175 mm
Gewicht	Ger?t komplett 510 g, Sonde einzeln 190 g

 标准配置   Standard configuration

---

超声波硬度计主机、探头（3N，10N，20N，30N，49N或98N）、探头电缆 、充电器/AC适配器、内置电池、操作手册、测试报告、手提箱

- Messger?t mit eingebautem Akku

- Handsonde (3N, 10N, 20N, 30N, 49N oder 98N)

- Verbindungskabel Ger?t <-> Sonde

- Ladeger?t

- Prüfzertifikat

- Handbuch

- Alukoffer

 选配附件   Optional accessories

---

●  Aufsetzhilfen对于平面和曲面

●  精密三脚架

●  alphasoft II PC程序

●  手提箱

●  手柄

●  便携式微型打印机

●  特殊探头测量SL在人迹罕至的地方

●  继电器输出，以评估好/坏

●  试块（?90x16mm）含MPA/ DKDZertifikat
